Приспособление Паук-3М/Стапель 5 для гамма-дефектоскопа затворного типа «Стапель 5»
Приспособление Паук-3М/Стапель 5 предназначено для крепления гамма-дефектоскопа затворного типа «Стапель 5» на объектах контроля из ферромагнитных сталей.
Изготавливается в соответствии с ТУ 4276-020-96651179-2015.

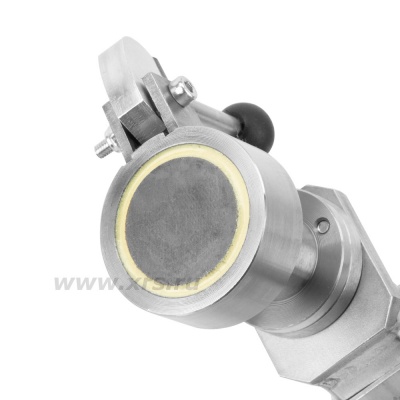

Фиксация приспособления на объекте контроля осуществляется с помощью магнитных держателей, которые имеют регулировочный шарнирный узел с шаровой головой. Такая конструкция позволяет размещать приспособление на плоских поверхностях и на объектах цилиндрической формы диаметром от 320 мм. Для облегчения отрыва магнитных держателей от объекта контроля используется эксцентриковый механизм, который осуществляет предварительный разрыв магнитной цепи.
Для увеличения расстояния от торца дефектоскопа до объекта контроля используются удлинители ног, которые поставляются вместе с приспособлением Паук-3М/Стапель 5 и комплектом крепежа.
| Наименование параметра |
Значение |
| Материал приспособления |
Нержавеющая сталь |
| Форма объекта контроля |
Цилиндрическая или плоская |
| Расстояние от торца дефектоскопа до плоского объекта контроля, мм |
125 |
| Расстояние от торца дефектоскопа до плоского объекта контроля (с удлинителями ног), мм |
310 |
| Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы), мм |
от 320 |
| Габаритные размеры мин., мм |
335 × 230 × 303 |
| Габаритные размеры макс., мм |
520 × 335 × 488 |
| Масса приспособления без удлинителей ног, кг, не более |
4,0 |
| Масса (полный комплект), кг, не более |
6,0 |
| Наименование |
Количество |
| Приспособление Паук-3М/Стапель 5 |
1 шт. |
| Удлинители ног |
4 шт. |
Комплект крепежа в составе:
- болты М6 × 45 (8 шт.);
- гайки М6 (8 шт.);
- шайбы 6 плоские (16 шт.);
- шайбы 6 пружинные (8 шт.).
|
1 компл. |
| Чехол для удлинителей ног |
1 шт. |
| Транспортировочная сумка |
1 шт. |
