Маркировочные знаки ЭЛИТЕСТ № 8 (цифры)

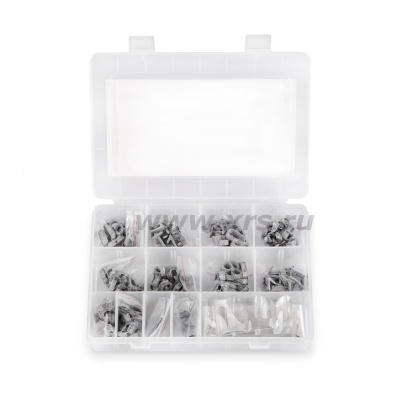

Комплект маркировочных знаков № 8 (цифры) предназначен для разметки и обозначения радиографических снимков.
Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.
В набор маркировочных знаков № 8 (цифры) входят:
- Цифры: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 − по 10 шт. каждая.
- Знаки «дефис», «стрелка» − по 5 шт. каждый.
- Пеналы − 4 шт. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным цифровым обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
- Пинцет − 1 шт.
Параметры маркировочных знаков № 8 (цифры): высота − 18; ширина − 11,5; толщина − 5.
Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.
Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.
ВСН 2-148-82 (Миннефтегазстрой) Инструкция о порядке маркировки радиографических снимков >>>
ВСН 2-148-82 (Миннефтегазстрой) Инструкция о порядке маркировки радиографических снимков:
2. ТРЕБОВАНИЯ К МАРКИРОВКЕ РАДИОГРАФИЧЕСКИХ СНИМКОВ
2.1. На каждом радиографическом снимке должна быть изображена четко видимая маркировка, получаемая путем установки под кассету перед просвечиванием стыка определенной системы свинцовых маркировочных знаков (цифр, букв, дробей, стрелок, "тире").
2.2. Системой свинцовых маркировочных знаков обозначают:
- направление укладки кассет или рулонной пленки, соответствующее направлению, указанному стрелкой на стыке (для неповоротных стыков в нитке трубопровода — по часовой стрелке по ходу продукта);
- дату сварки (число, месяц, год — последние две цифры года);
- шифр (клеймо) сварщика или бригады;
- шифр дефектоскописта, осуществляющего просвечивание стыка;
- номер пленки;
- номер стыка.
Изображение на снимке маркировочных знаков должно быть четким и не накладываться на изображение сварного шва.
Примечание. При сварке стыка несколькими сварщиками, не имеющими общего бригадного клейма, для упрощения маркировки следует использовать условный шифр в виде, например, одной буквы, используемой для обозначения состава сварщиков. Использование данного обозначения состава сварщиков должно быть оформлено протоколом за подписями начальника участка и старшего дефектоскописта. При изменении состава сварщиков шифр должен быть заменен на новый.
