Магнитопорошковый дефектоскоп на постоянных магнитах МД-6 предназначен для неразрушающего контроля металлоконструкций. Прибор позволяет обнаруживать поверхностные и подповерхностные дефекты, такие как сколы, трещины, расслоения, флокены, несплавления, шероховатости, волосовины и другие нарушения сплошности металла.

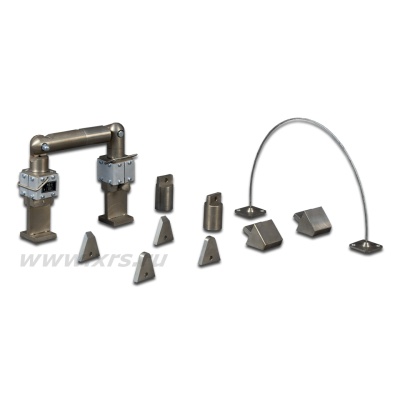

В комплект входят 6 пар сменных полюсных наконечников разной формы, что позволяет адаптировать прибор под объекты различной геометрии — трубопроводы, сварные швы, литые детали. Намагничивающие блоки можно соединять двумя способами: через шарнирный магнитопровод для жёсткого крепления на ровных поверхностях или через тросовую перемычку, которая обеспечивает гибкость и возможность охвата больших площадей за один проход.
Дефектоскоп изготовливается в соответствии с ТУ 26.51.66-109-12719185-2023.
Применяется для контроля:
- сварных соединений трубопроводов и резервуаров;
- деталей двигателей, шасси;
- механических компонентов и конструкций;
- металлических деталей судов;
- строительных арматурных металлоконструкций;
- котельных установок.
Принцип работы
- Поверхность металлического объекта очищается от грязи и ржавчины.
- Дефектоскоп создает магнитное поле в исследуемом объекте с помощью постоянных магнитов.
- На намагниченную поверхность равномерно наносится магнитный порошок или суспензия.
- Под воздействием магнитного поля частицы осевшего порошка перераспределяются над областью дефекта, образуя игольчатую структуру.
- Поверхность объекта осматривают при освещении белым светом или при ультрафиолетовом излучении.
- По форме и плотности рисунка оценивают тип и размер дефекта.
|
Нормальная составляющая напряжённости магнитного поля на торцах цилиндрических наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом:
— в центре, не менее
— по краям (1–2 мм от края), не менее
|
800 А/см
1100 А/см
|
| Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее |
30 кг (≈300 Н) |
| Расстояние на контролируемой поверхности между полюсными наконечниками, вставленными в намагничивающие блоки, соединенными шарнирным магнитопроводом |
90–120 мм
|
|
Габаритные размеры:
— намагничивающего блока
— тросовой перемычки (длина)
— шарнирного магнитопровода
— сумки-контейнера
|
44 × 44 × 55 мм
500 мм
⌀30 мм
375 × 295 × 70 мм
|
Масса:
— намагничивающего блока
— полного комплекта дефектоскопа |
0,6 кг
5,3 кг |

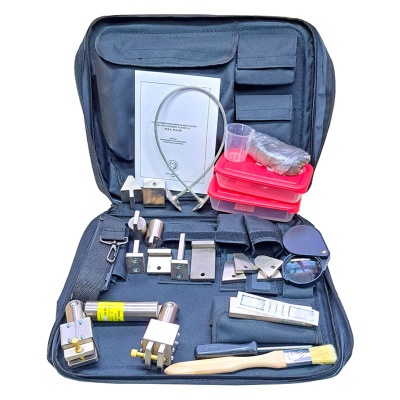

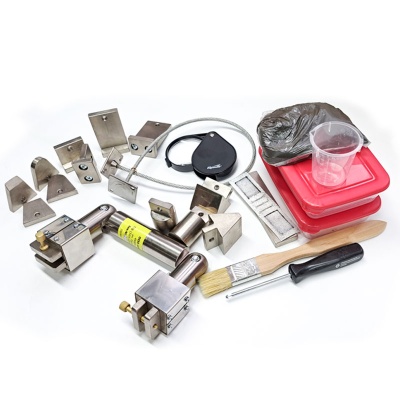

| Намагничивающие блоки |
2 шт. |
| Шарнирный магнитопровод |
1 шт. |
| Полюсный наконечник № 1 |
2 шт. |
| Полюсный наконечник № 2 |
2 шт. |
| Полюсный наконечник № 3 |
2 шт. |
| Полюсный наконечник № 4 |
2 шт. |
| Полюсный наконечник № 5 |
2 шт. |
| Полюсный наконечник № 6 |
2 шт. |
| Образец МО-3 |
1 шт. |
| Дефектограмма |
1 шт. |
| Мерка для порошка |
1 шт. |
| Емкость для порошка и суспензии |
2 шт. |
| Порошок магнитный |
0,2 кг |
| Тросовая перемычка |
1 шт. |
| Лупа |
1 шт. |
| Кисть |
1 шт. |
| Отвертка |
1 шт. |

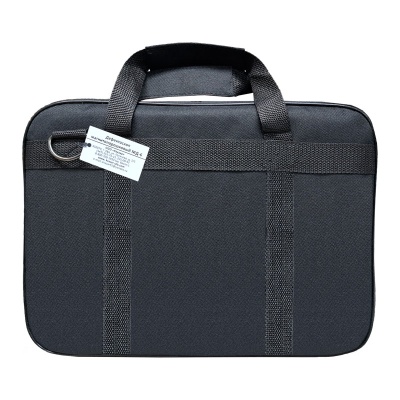

| Сумка-контейнер |
1 шт. |
| Паспорт |
1 шт. |
