Модульный магнитопорошковый дефектоскоп МД-М
Дефектоскоп МД-М используется при проведении неразрушающего контроля изделий из ферромагнитных материалов с относительной магнитной проницаемостью не менее 40. Предназначен для проверки их структурного состояния и выявления дефектов в виде нарушений сплошности материала. Выполнен согласно ТУ 4276-018-33044610-09.
Принцип работы
С помощью магнитопорошкового метода контроля могут быть выявлены выходящие на поверхность или подповерхностные трещины, волосовины, расслоения, непровары и т. д. в сварных швах, деталях различных устройств, элементах конструкций и сооружений. Исследуемый объект намагничивается, а на его поверхность наносится суспензия (смесь, содержащая ферромагнитные частицы). Если в металле имеется дефект (трещина, непровар, пора), линии магнитного поля искривляются, часть из них выходит на поверхность, образуя на краях дефекта магнитные полюса. Ферромагнитные частицы суспензии притягиваются к магнитным полюсам и оседают на них, образуя индикаторный рисунок. Ширина полосок рисунка обычно значительно больше ширины дефекта, таким образом даже трещины с малой шириной раскрытия становятся видны невооруженным глазом.
Описание и работа прибора
Дефектоскоп МД-М состоит из трех функционально завершенных независимых друг от друга модулей, каждый из которых может использоваться как отдельный дефектоскоп. В зависимости от решаемых задач может использоваться один из модулей или все три модуля последовательно.
Преимущества дефектоскопа МД-М
- Регулируемая длительность намагничивания и размагничивания.
- Регулировка тока в диапазоне до 5000 А.
- Намагничивание как целых изделий, так и их отдельных частей.
- Наглядность и информативность результатов контроля.
- Намагничивающие устройства приспособлены к работе с деталями и конструкциями различной геометрии.
- Возможность работы от автономного источника питания напряжением 24–27 В.
- Программа запоминания настроек контроля.
Портативность, надежность, многофункциональность намагничивающих устройств, возможность полноценного применения как в цеховых, так и в полевых условиях позволяет считать дефектоскоп МД-М современным высокопроизводительным средством магнитопорошкового контроля с широким спектром решаемых задач.
Дополнительное оборудование и материалы
- Индикаторные средства. При проведении магнитопорошкового контроля в качестве индикаторов применяются черные, белые или цветные сухие порошки или суспензии (при необходимости — люминесцирующие).
- Приспособления для осмотра контролируемой поверхности. К ним относятся переносные светильники и фонари, системы УФ-освещения, а также различные оптические устройства (например, лупы и эндоскопы).
- Приборы для оценки и контроля качества намагниченности и размагниченности исследуемых изделий (магнитометры и индикаторы магнитного поля).
| Наименование параметра |
Значение |
| Наибольший регулируемый импульсный ток, А |
5 000 |
| Длительность импульсов, мс |
1,4 ÷ 1,8 |
| Частота импульсов, Гц |
1 |
| Регулировка тока |
есть |
| Измерение тока |
есть |
| Автоматическая установка тока |
есть |
| Режим «Ток-пауза» |
длительность тока 1 ÷ 10 с,длительность паузы 1 ÷ 10 с |
| Длительность автоматического размагничивания, с |
30, 60 или 120 |
| Напряженность поля в соленоиде, А/см |
700 |
| Напряженность поля между полюсами электромагнита при расстоянии 100 мм, А/см |
90 |
| Сила отрыва электромагнита от плиты МО-1 |
не менее 200Н |
| Память |
10 настроек |
| Режимы работы: |
МД-И |
одиночные импульсы тока (длительностью 1,5 мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока |
| МД-С |
ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности; ток по режиму «Ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание |
| МД-Э |
намагничивание и режим автоматического размагничивания |
| Питание |
МД-И, МД-Э |
от сети 220 В либо автономного источника питания 24-27 В |
| МД-С |
от сети 220 В |
| Габаритные размеры, мм |
МД-И |
375 × 320 × 160 |
| МД-С |
330 × 235 × 45 |
| МД-Э |
330 × 235 × 45 |
| Масса, кг |
МД-И |
8,8 |
| МД-С |
2,5 |
| МД-Э |
2,7 |
Обращаем ваше внимание, что все модули дефектоскопа МД-М можно приобрести по отдельности.
| Наименование |
Базовый комплект |
Экспертный комплект |
Экспертный УФ комплект |

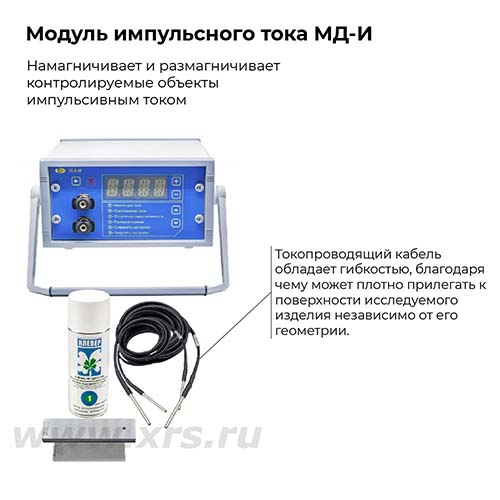

| Модуль импульсный МД-И |
1 шт. |
1 шт. |
1 шт. |
| Модуль соленоида МД-С |
1 шт. |
1 шт. |
1 шт. |
| Модуль электромагнита МД-Э |
1 шт. |
1 шт. |
1 шт. |
| Блок питания сетевой 220 В / 24 В |
2 шт. |
2 шт. |
2 шт. |
| Кабель питания сетевой 220 В |
3 шт. |
3 шт. |
3 шт. |
| Кабель для питания от бортовой сети 24-27 В |
1 шт. |
1 шт. |
1 шт. |
| Кабель намагничивания сечением 4 мм2 и длиной 4 м |
1 шт. |
1 шт. |
1 шт. |
| Кабель намагничивания сечением 10 мм2 и длиной 4 м |
1 шт. |
1 шт. |
1 шт. |
| Стандартный образец МО-2М |
1 шт. |
1 шт. |
1 шт. |
| Стандартный образец МО-3 |
1 шт. |
1 шт. |
1 шт. |
| Магнитная суспензия Клевер-1 (аэрозоль 500 мл) |
1 шт. |
1 шт. |
1 шт. |

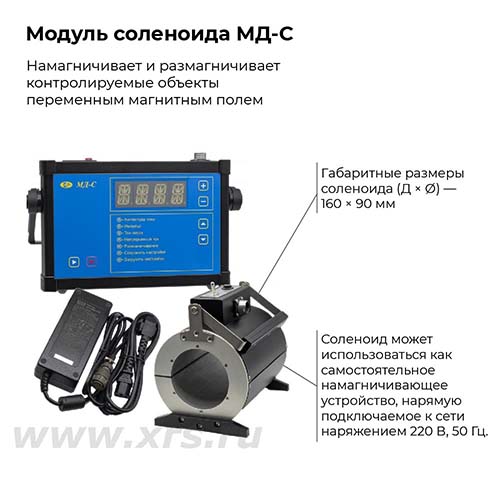

| Соленоид С-90 к модулю МД-С |
1 шт. |
1 шт. |
1 шт. |
| Кабель соединительный для соленоида 1,5 м |
1 шт. |
1 шт. |
1 шт. |
| Электромагнит Э-140 к модулю МД-Э |
1 шт. |
1 шт. |
1 шт. |
| Белый контрастный краситель Клевер-КБф (аэрозоль 500 мл) |
— |
1 шт. |
1 шт. |
| Магнитная суспензия Magnaflux 14HF (аэрозоль 400мл) |
— |
— |
1 шт. |
| Колба-центрифуга 100 мл по ASTM |
— |
1 шт. |
1 шт. |
| Подставка для колбы-центрифуги |
— |
1 шт. |
1 шт. |
| Концентрат магнитной суспензии (1 кг) |
— |
1 шт. |
— |
| Порошок черный (1 кг) |
— |
1 шт. |
— |
| Распылитель Polyspray |
— |
1 шт. |
1 шт. |
| Магнитометр МФ-34ФМ |
— |
1 шт. |
1 шт. |
| Книга «Магнитопорошковый контроль с применением переносных дефектоскопов» |
— |
1 шт. |
1 шт. |
| Люминесцентный магнитный концентрат (1 кг) |
— |
— |
1 шт. |
| Ультрафиолетовый фонарь повышенной мощности ВОЛНА-УФ365 |
— |
— |
1 шт. |
| Очки для защиты от УФ излучения |
— |
— |
1 шт. |
| Руководство пользователя |
1 экз. |
1 экз. |
1 экз. |
| Кейсы для модулей |
3 шт. |
3 шт. |
3 шт. |
