Низкочастотные преобразователи
Преобразователи акустической эмиссии являются важнейшим элементом системы акустико-эмиссионного (АЭ) неразрушающего контроля: они преобразуют акустический сигнал АЭ-процесса в электрический сигнал, параметры которого используются для оценки источников АЭ.
Низкочастотные преобразователи (с рабочей частотой до 50 кГц) рекомендуется использовать при контроле протяженных объектов и объектов с высоким затуханием звука.

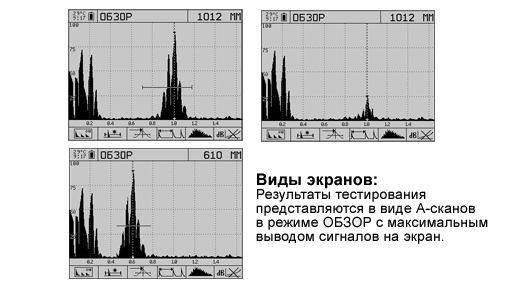

Преобразователь S0205 0.025A0R20X20CL − низкочастотный, короткоимпульсный, малошумящий преобразователь с жидкостным контактом. Используется для возбуждения и приема продольных волн.
Технические характеристики |


|
Частота, кГц |
25 |
Размер контактной поверхности, мм |
Ø25 |
Тип разъема |
LEMO серии 00.250 |
Габариты корпуса, мм |
69×d28 (31 у разъема) |
Масса, г |
150 |
Особенности |
снабжен темляком (длина петли 180 мм) |
Используется с ультразвуковым дефектоскопом для бетона А1220 МОНОЛИТ.

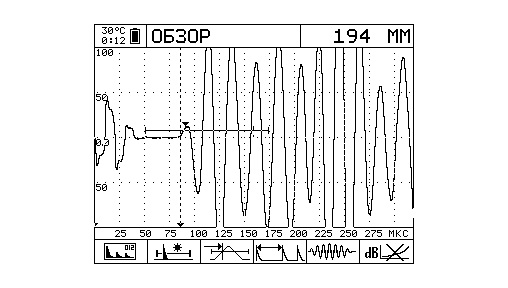

Преобразователь S0206 0.05A0R20X20CL − низкочастотный, короткоимпульсный, малошумящий преобразователь с жидкостным контактом. Используется для возбуждения и приема продольных волн.
Технические характеристики |


|
Частота, кГц |
50 |
Размер контактной поверхности, мм |
Ø25 |
Тип разъема |
LEMO серии 00.250 |
Габариты корпуса, мм |
69×d28 (31 у разъема) |
Масса, г |
200 |
Особенности |
снабжен темляком (длина петли 180 мм) |
Используется с ультразвуковым дефектоскопом для бетона А1220 МОНОЛИТ.
Преобразователь S0208 0.1A0R20X20CL − низкочастотный, короткоимпульсный, малошумящий преобразователь с жидкостным контактом. Используется для возбуждения и приема продольных волн.
Технические характеристики |
|
Частота, кГц |
100 |
Размер контактной поверхности, мм |
Ø25 |
Тип разъема |
LEMO серии 00.250 |
Габариты корпуса, мм |
40,5×d28 (31 у разъема) |
Масса, г |
107 |
Особенности |
снабжен темляком (длина петли 180 мм) |
Используется с ультразвуковым дефектоскопом для бетона А1220 МОНОЛИТ.
Преобразователь S1802 0.05A0D2PS − низкочастотный преобразователь с сухим точечным контактом. Используется для возбуждения и приема продольных волн.
Технические характеристики |
 |
Частота, кГц |
50 |
Тип разъема |
LEMO серии 00.250 |
Габариты корпуса, мм |
46×d15 (17 у разъема) |
Масса, г |
18 |
Используется с ультразвуковым дефектоскопом для бетона А1220 МОНОЛИТ.
Преобразователь S1803 0.1A0D2PL − низкочастотный преобразователь с сухим точечным контактом. Используется для возбуждения и приема продольных волн.
Технические характеристики |
 |
Частота, кГц |
100 |
Тип разъема |
LEMO серии 00.250 |
Габариты корпуса, мм |
46×d15 (17 у разъема) |
Масса, г |
18 |
Используется с ультразвуковым дефектоскопом для бетона А1220 МОНОЛИТ.
