Контрольный образец для капиллярной дефектоскопии, класс 2

Контрольный образец для капиллярного контроля, класс 2

Контрольный образец для капиллярной дефектоскопии по II классу чувствительности предназначен для определения качества дефектоскопических материалов и технологии капиллярного контроля. Соответствует требованиям ГОСТ 18442–80 и унифицированной методики ПНАЭГ-7-018-89.

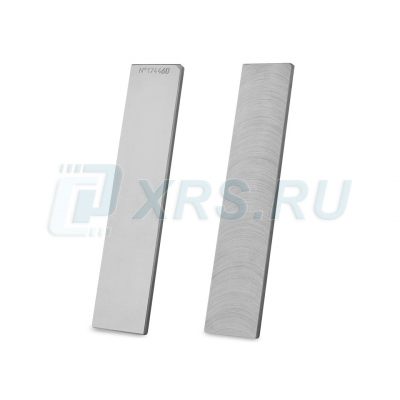

Образец представляет собой пластину размером 100 × 30 × 6 мм из стали 40Х13 с искусственной одиночной тупиковой трещиной. Ширина раскрытия трещины соответствует заданному классу чувствительности и составляет менее 1 до 10 мкм (при длине не менее 3 мм согласно п. 2.1 ПНАЭ Г-7-018-89).

В комплект образца вложен паспорт с фотографией трещины, указаны режимы контроля, имеется метрологическое свидетельство, в котором указаны параметры трещины, и инструкция по очистке образца.

В целях контроля наиболее удобен в использовании комплект из трех образцов: контрольного, рабочего, экспертного.

Стандартные образцы предприятия для оценки чувствительности методов капиллярного контроля: дополнительная информация

Контрольные образцы для цветной (люминесцентной) дефектоскопии выпускаются в трёх вариантах по классам оценки чувствительности капиллярного контроля по ГОСТ 18442–80 (1–3 классы чувствительности из таблицы 4):

1. Стандартный образец предприятия для капиллярного контроля, класс 1 — имеет искусственный дефект в виде трещины с шириной раскрытия менее 1 микрона;
2. Стандартный образец предприятия для капиллярного контроля, класс 2 — имеет искусственный дефект в виде трещины с шириной раскрытия от 1 до 10 микрон (по факту, изготовленные образцы второго класса имеют выходящую на поверхность трещину с шириной раскрытия около 4 мкм);
3. Стандартный образец предприятия для капиллярного контроля, класс 3 — имеет искусственный дефект в виде трещины с шириной раскрытия от 10 до 100 микрон.

Ресурс эксплуатации контрольных образцов с искусственными дефектами: 120 раз — для люминесцентной системы контроля, 60 раз — при использовании цветных пенетрантов.

Рекомендации по работе со стандартными образцами:

Не протирайте эталонный образец мокрыми салфетками или тканью после нанесения проявителя — необходимо исключить его затирания в полость дефекта. Проявитель с поверхности образца рекомендуется удалять под напором потока воды или с использованием специальных аэрозольных очистителей. Дополнительную очистку поверхности контрольного образца можно проводить с помощью ультразвука в ванне с водой в режиме кавитации, либо путём отмачивания в ацетоне в течение 2 часов. Эти действия следует проводить сразу после считывания результатов контроля. Проявитель высыхает и закрепляется в полости дефекта, если его своевременно не удалить. Последующая очистка после полного высыхания проявителя, как правило, оказывается более трудоёмкой.

Не прикасайтесь к рабочей поверхности стандартного образца руками. Во избежание случайного загрязнения очищенный образец следует хранить в специальной таре.
