Магнитный индикатор МИ-10Х

Магнитным индикатором осуществляют контроль остаточной намагниченности изделий, в частности, контроль остаточной намагниченности торцов труб перед проведением сварочных работ. МИ-10Х отличается компактным исполнением, возможностью длительной автономной работы за счёт режима энергосбережения, простотой в обращении.

Конструкция магнитного индикатора МИ-10Х:

Внешний вид и органы управления индикатора магнитного МИ-10Х

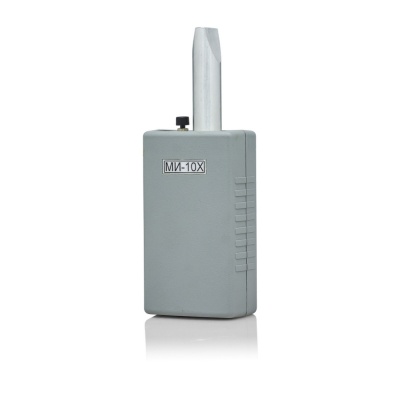

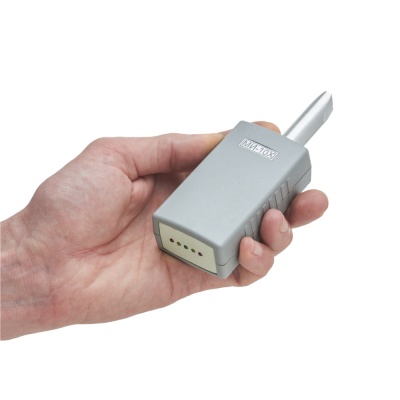

Конструктивно индикатор выполнен в корпусе (1) из ударопрочного полистирола с выступающим из его торца измерительным щупом (2). Внутри щупа на расстоянии 3 мм от его внешнего торца вмонтирована микросхема с преобразователем Холла, которая измеряет величину вектора магнитной индукции в направлении, указанном стрелкой на рисунке. Наконечник щупа 2 имеет конические фаски для удобства его введения в область стыка двух труб при замере их намагниченности перед сваркой. Сбоку от щупа находится кнопка (3) включения питания. На противоположной стенке расположена индикаторная линейка (4).

Индикация уровней индукции, мТл,:
- слабая намагниченность	0...2
- средняя намагниченность	2...10
- сильная намагниченность	более 10
Электропитание	1 батарея или аккумулятор РР3
Ток потребления, мА, не более	8
Диапазон рабочих температур, °C	−30...+50
Габариты электронного блока, мм	90 × 50 × 32
Габариты преобразователя, мм	14 × 50
