Магнитометр МХ-10

Магнитометром МХ-10 измеряют индукцию постоянных магнитных полей малой интенсивности для контроля остаточной намагниченности изделий, в частности, контроля остаточной намагниченности торцов труб перед проведением сварочных работ.

С 25.10.2013 внесен в Государственный реестр средств измерений.

Отличительные особенности магнитометра МХ-10

• Компактность
• Автономность
• Максимальная простота в обращении
• Энергосберегающий режим

Принцип работы магнитометра МХ-10

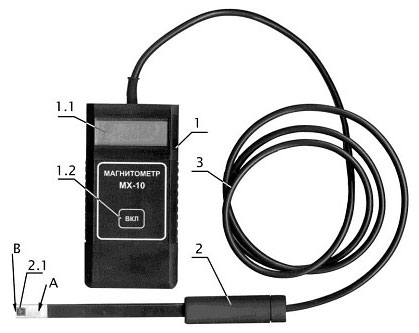

Принцип действия магнитометра МХ-10 основан на магнитных измерениях с использованием преобразователя Холла. Магнитометр MX-10 представляет собой электронный блок (1) с подключенным к нему с помощью гибкого кабеля (3) измерительным датчиком (2) - преобразователем Холла. На панели МХ-10 расположены цифровое табло (1.1) и кнопка включения питания (1.2).

Измерительный преобразователь (2) содержит микросхему (2.1) с преобразователем Холла. Он имеет две рабочие плоскости (A) и (B). Плоскость кристалла преобразователя Холла параллельна плоскости (A) измерительного преобразователя, и центр кристалла расположен на расстоянии 3 мм от рабочей плоскости (B) и на расстоянии 0,6 мм от рабочей плоскости (A). Для измерения тангенциальной к поверхности изделия составляющей индукции магнитного поля необходимо прижать измерительный преобразователь (2) к этой поверхности плоскостью (B), а для измерения нормальной к поверхности изделия составляющей индукции магнитного поля необходимо измерительный преобразователь (2) прижать к этой поверхности плоскостью (A).
