- ИШП-6100 измеряет 2 параметра: Ra и Rz. Предназначен для измерения шероховатости плоских и наклонных поверхностей, в том числе наружных поверхностей цилиндров.
- ИШП-110 измеряет 4 параметра: Ra, Rz, Rq, Rt. Как и ИШП-6100, используется для измерения шероховатости плоских и наклонных поверхностей, в том числе наружных поверхностей цилиндров.

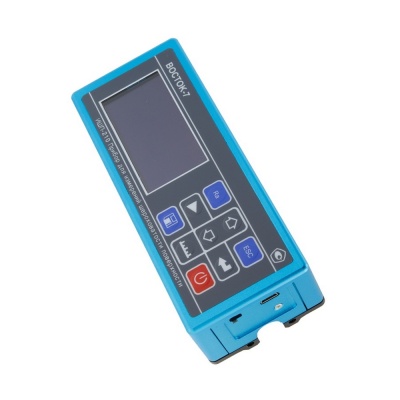

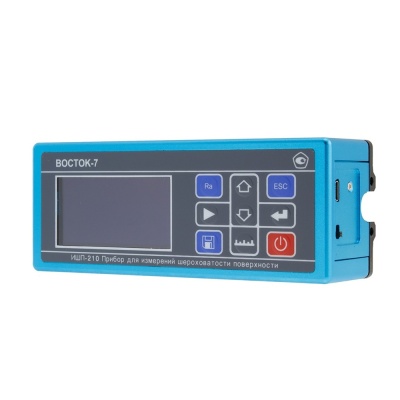

- ИШП-210 измеряет 22 параметра: Ra, Rz, Ry, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2. Помимо плоских поверхностей позволяет измерять шероховатость в отверстиях, пазах, углублениях, на криволинейных поверхностях.

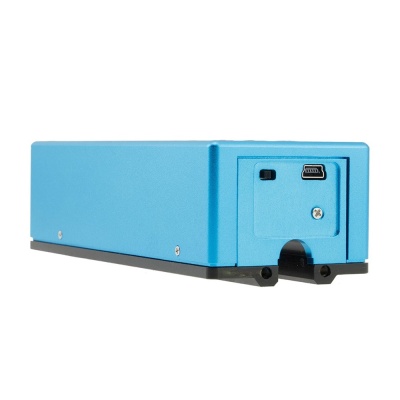

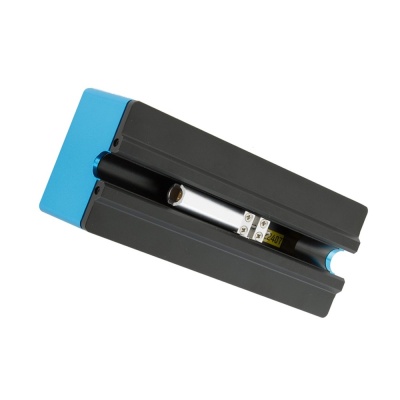

В модификациях ИШП-6100 и ИШП-110 датчик встроен в основание корпуса и закрывается защитной заслонкой. В модификации ИШП-210 датчик — это отдельный элемент, который присоединяется к корпусу.
ИШП-210 может быть доукомплектован измерительными датчиками и штативами для измерений на изогнутых поверхностях, в пазах, выемках, на ступенях.
{second_description}Все три модификации прибора ИШП внесены в Госреестр СИ:
— России (№ 76028-19),
— Республики Беларусь (РБ 03 01 7714 20),
— Республики Казахстан (KZ.02.03.00404-2020/76028-19).
| Наименование характеристики | ИШП-6100 | ИШП-110 | ИШП-210 |
| Измеряемые параметры шероховатости | Ra, Rz | Ra, Rz, Rq, Rt | Ra, Rz, Ry, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Фильтр | RC | RC | Гаусса, RC, PC-RC, профиль без фильтра |
| График | — | — | первичный профиль; профиль, подвергнутый фильтрации и кривая tp |
| Диапазон измерений: — по параметрам Ra, Rq, мкм — по параметрам Rz, R3z, Ry, Rt, Rp, Rm, мкм — ось Х (горизонтальная), мм |
0,1–10,0 0,1–50,0 |
0,1–15,0 0,1–50,0 |
0,1–16,0 0,02–160,0 17,5 |
| Дискретность Диапазон измерений (автоматический) Ось Z (вертикальная), мкм |
— | — | 0,01 ± 20 0,02 ± 40 0,04 ± 80 |
| Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % | ±10 | ||
| Относительное СКО результатов измерений, %, не более | 7 | 6 | |
| Диапазон вертикального перемещения щупа (ось Z вертикальная), мкм | — | −80...+80 | |
| Радиус кривизны щупа, мкм | 10 | 10 | 5 |
| Измерительное усилие, мН | 16 | 50 | 4 |
| Отсечка шага, мм | 0,25; 0,8; 2,5 | ||
| Длина оценки, мм | 12,5 | 1,25; 4,0 | от 1 до 5 длин отсечки шага |
| Скорость перемещения щупа, мм/с — на базовой длине 0,25 мм — на базовой длине 0,8 мм — на базовой длине 2,5 мм |
0,135 0,5 1,0 |
||
| Автоотключение прибора, мин | 5 | 10 | |
| Питание | 4 × 1,5 В батареи или аккумуляторы тип АА | встроенная 3,7 В литиево-ионная батарея; зарядное устройство от сети 220 В через USB-кабель | аккумулятор |
| Длительность непрерывной работы, ч | ≥10 | ≥13 | ≥20 |
| Габаритные размеры (Д × Ш × В), мм, не более | 80 × 30 × 128 | 70 × 24 × 106 | 141 × 55 × 40 |
| Масса, г, не более | 280 | 200 | 400 |
| Диапазон рабочих температур, °C | 0...+50 | −20...+50 | −20...+40 |
| Срок службы, лет, не менее | 5 | ||
| Наименование | Количество |
| Прибор для измерений шероховатости ИШП-6100, ИШП-210 или ИШП-110 | 1 шт. |
| Установочная (настроечная) мера шероховатости поверхности Ra | 1 шт. |
| Принадлежности | 1 компл. |
| Программное обеспечение | 1 компл. (только для ИШП-210) |
| Руководство по эксплуатации и методика поверки | 1 экз. |
| Упаковочный кейс | 1 шт. |
Дополнительная комплектация, поставляемая по отдельному заказу:
- Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда.
- Установочная рамка с выемкой для размещения в ней меры шероховатости.

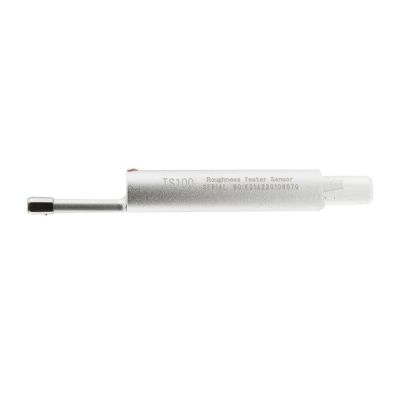

- Стандартный датчик TS100.

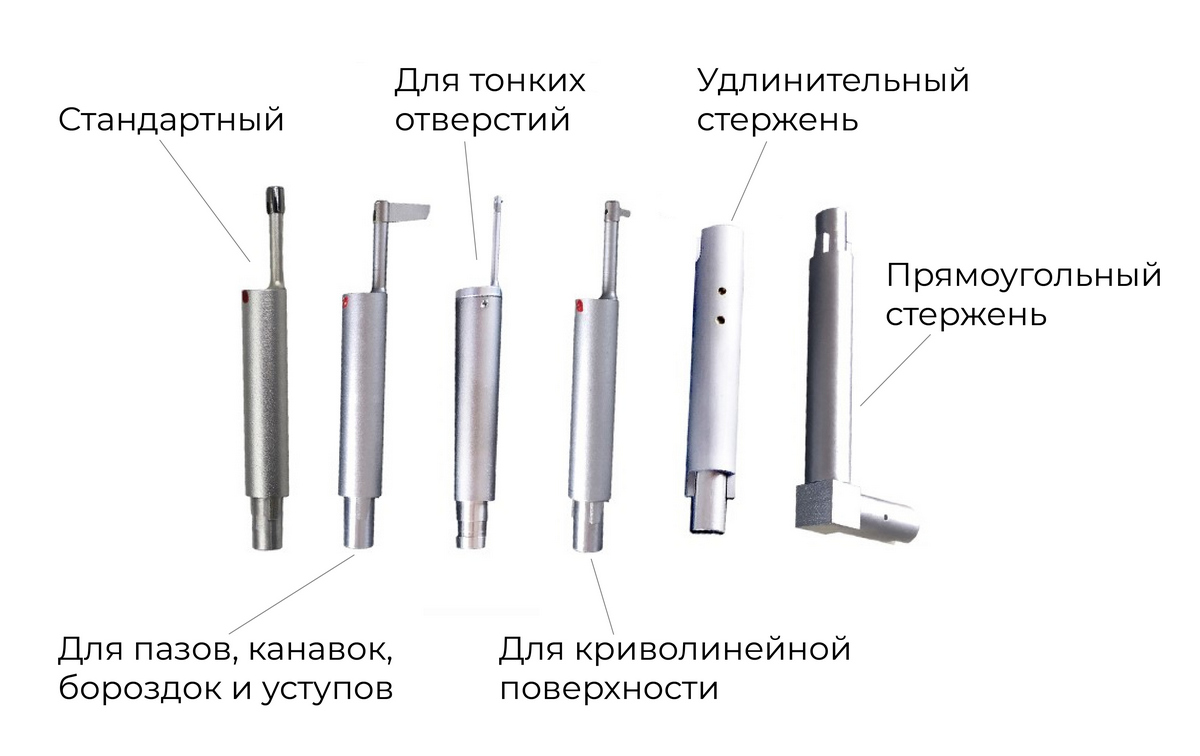

Для модификации ИШП-210:
- Датчик для криволинейной поверхности TS110.
- Датчик для малых отверстий TS120.
- Датчик для глубоких отверстий TS130.
- Датчик для глубоких пазов, канавок, бороздок и уступов TS131.
- Датчик для криволинейной поверхности TS140.
- Датчик для узких отверстий TS11X.
- Удлинительный стержень TS55.
- Прямоугольный стержень TS90.
- Измерительный штатив TA1420 (с магнитным основанием), TA1520 (с металлической плитой) или TA1620 (с мраморной плитой).
- Мини-принтер.
