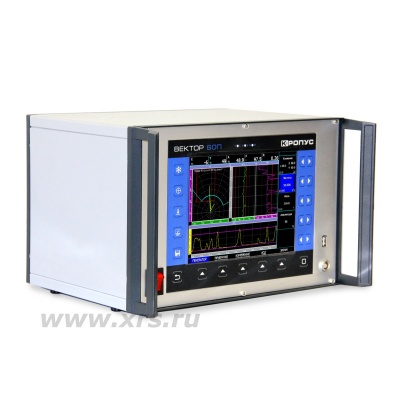

Промышленный вихретоковый дефектоскоп ВЕКТОР-60П
ВЕКТОР-60П используется для обнаружения поверхностных и подповерхностных трещин, нарушений сплошности и однородности в изделиях из ферромагнитных и неферромагнитных сталей, цветных материалов и их сплавов.
Дефектоскоп предназначен для работы в составе механизированных и автоматизированных систем контроля. С ним могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи.
ВЕКТОР-60П имеет набор функциональных возможностей, позволяющих ему синхронизировать свою работу с прохождением контролируемых изделий через измерительную систему. Под измерительной системой понимается как сам вихретоковый преобразователь (накладной или проходной), так и дополнительные устройства (система намагничивания, механизмы прижима и пр.). Также дефектоскоп имеет возможность подключения сигналов ввода/вывода для синхронизации работы и записи результатов контроля от внешних устройств и формирования сигналов разбраковки или дефектоотметки по результатам контроля.
Вихретоковый дефектоскоп ВЕКТОР-60П внесен в Госреестр средств измерений РФ (№ 71308-18).
Функциональные особенности

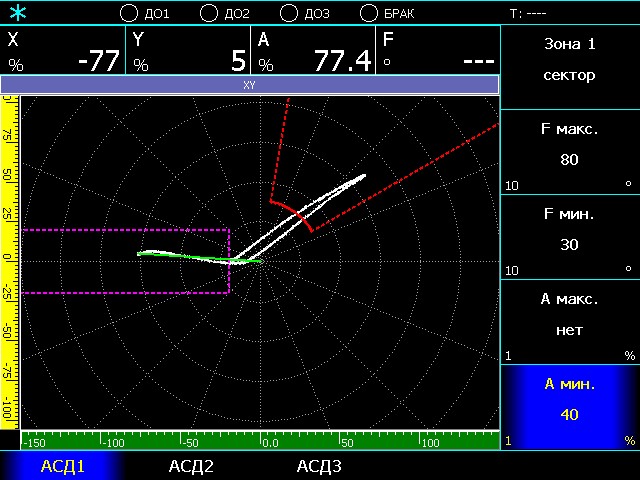

Два вида зон контроля: коробка и сегмент. Возможность настраивать АСД и по дефекту, и по отрыву.

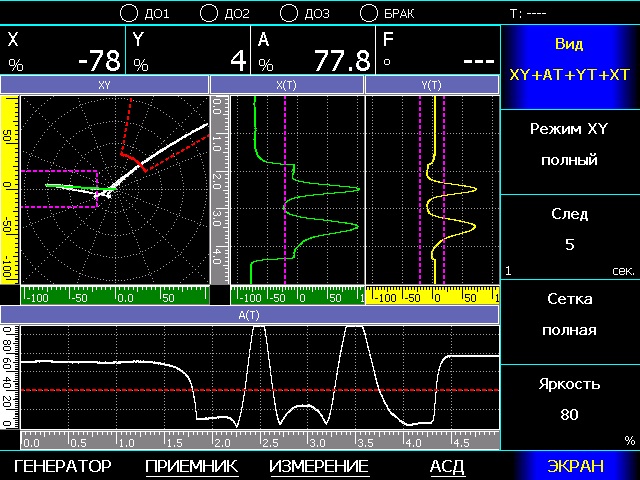

Различные комбинации графиков на экране.

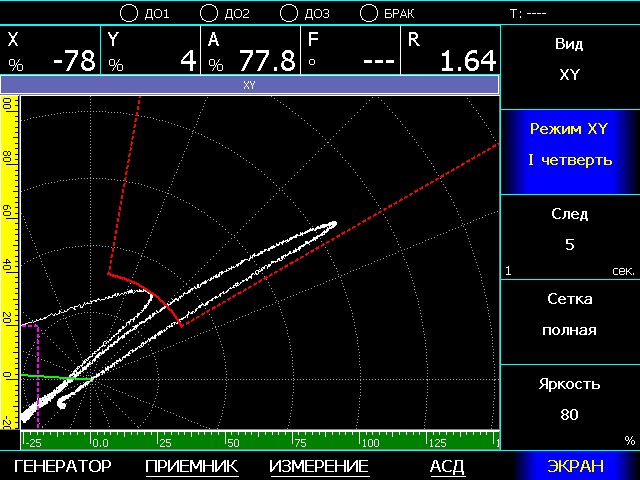

Возможность выбора видимой части графика для лучшего масштабирования сигнала.

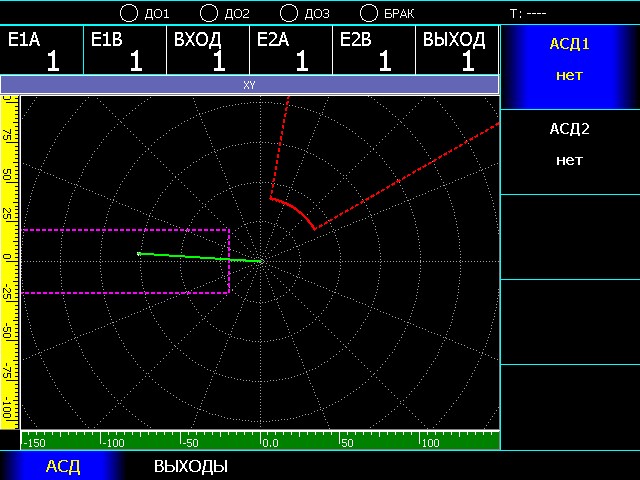

Вывод состояния входных сигналов автоматики в окне результатов контроля.

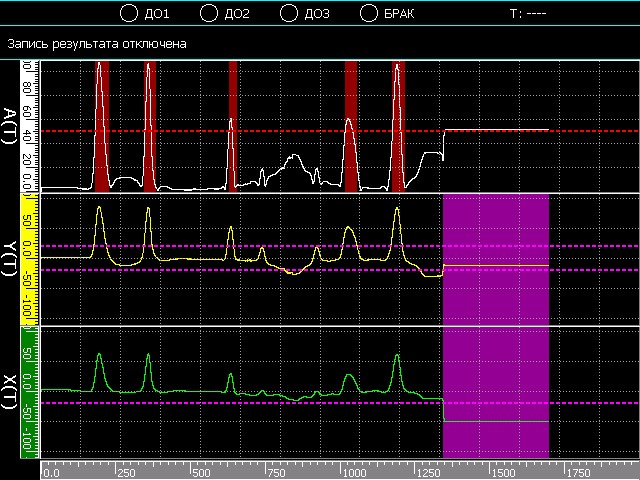

Режим электронного самописца (используется для формирования на экране развертки результата контроля на заданной длине контролируемого изделия).
Наименование параметра |
Значение |
Диапазон регулировки усиления |
0–70 дБ с шагом 0,1; 1; 2; 6 и 10 дБ |
Диапазон регулировки предварительного усилителя |
0–40 дБ с шагом 0,1; 1; 2; 6 и 10 дБ |
Диапазон изменения частоты возбуждения преобразователя |
от 100 Гц до 10 МГц с шагом 1, 10, 100 и 1000 Гц |
Пределы допускаемого отклонения установки частоты возбуждения |
±1% |
Регулировка амплитуды возбуждения преобразователя |
12,5; 25; 50; 100 % |
Диапазон измерения глубины поверхностных дефектов типа паз |
0,2–1,0 мм |
Пределы абсолютной погрешности измерений глубины поверхностных дефектов типа паз (при ширине раскрытия не более 0,2 мм с шероховатостью поверхности не более Rₐ не более 1,25 мкм) |
± (0,12·Н + 0,1) мм, где Н — номинальное значение глубины паза в мм |
Диапазон изменения фазы вектора |
0–359 град. с шагом 0,01; 0,1; 1; 5; 10; 40; 90 и 180 град. |
Фильтр НЧ |
регулируемый от 5 до 1000 Гц |
Фильтр ВЧ |
регулируемый от 2,5 до 500 Гц |
Режим работы |
стандартный, синхрорежим |
Вид графика |
XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT |
След сигнала |
0–30 сек., с шагом 1 сек. |
Зоны АСД |
коробка, сегмент |
Режимы АСД |
дефект в зоне, дефект вне зоны |
Типы вывода на экран |
вектор, точка |
Типы преобразователей |
дифференциальный, абсолютный |
Время установления рабочего режима |
не более 1 мин. |
Экран |
цветной TFT, 800 × 600 точек, с регулируемой яркостью |
Интерфейс |
USB, Ethernet |
Дискретный ввод-вывод |
6 дискретных входов, 4 дискретных выхода, 2 выхода АСД |
Параметры входных сигналов автоматики |
оптопара, 24 В, 10 мА |
Параметры выходных сигналов автоматики |
твердотельное реле, максимум 60 В, 300 мА |
Разъемы преобразователей |
1 × LEMO 10 pin |
Внешнее питание |
220 В, 50 Гц |
Время непрерывной работы |
не менее 16 ч (с выключением на 30 мин.) |
Диапазон рабочих температур, °С |
+5...+50 |
Габаритные размеры (Д × В × Ш), мм |
355 × 300 × 288 |
Масса, кг, не более |
5 |
Наименование |
Количество |
Электронный блок ВЕКТОР-60П |
1 шт. |
Комплект эталонных мер КСО-ВК |
1 шт. |
Кабель USB для подключения к ПК |
1 шт. |
Тара для транспортирования |
1 шт. |
Комплект документации |
1 экз. |
Преобразователь вихретоковый* |
по заявке заказчика |
Диск с программным обеспечением |
по заявке заказчика |
* Число и тип преобразователей, входящих в комплект поставки, могут быть изменены по согласованию с заказчиком.
