Дефектоскоп вихретоковый ВД4-91

array(1) {
  [0]=>
  array(11) {
    ["price"]=>
    string(19) "По запросу"
    ["oldprice"]=>
    NULL
    ["name"]=>
    string(9) "Цена:"
    ["id"]=>
    string(4) "1200"
    ["sku"]=>
    string(0) ""
    ["currency_code"]=>
    string(3) "₽"
    ["check_min_price"]=>
    string(1) "0"
    ["available"]=>
    int(1)
    ["count"]=>
    NULL
    ["product_attr_id"]=>
    string(4) "2587"
    ["product_attr_nomenclature_c"]=>
    string(0) ""
  }
}
По запросу
Остаток актуален на
08:30:01      29.03.2024
Цена:
Производитель: НПП «Промприбор»
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Портативный вихретоковый дефектоскоп ВД4-91

Дефектоскоп ВД4-91 предназначен для обнаружения поверхностных и подповерхностных дефектов (трещин, волосовин, раковин и пр.) вихретоковым методом. Широкий диапазон рабочих частот, возможность подключения преобразователей разных производителей, работа по неочищенной поверхности, отсутствие необходимости в контактных жидкостях — все это делает ВД4-91 востребованным в энергетической, химической, нефтегазовой и других отраслях промышленности.

ВД4-91 позволяет выявлять дефекты на внутренних стенках отверстий. Это особенно актуально для сферы авиастроения, где большое внимание уделяется контролю отверстий для установки заклепок, которые являются концентраторами напряжений и потому относятся к критическим зонам.

Дефектоскоп ВД4-91 внесен в Госреестр средств измерений РФ (№ 78192-20).

ВД4-91 — легкий эргономичный прибор, которым удобно управлять одной рукой. Питание осуществляется от быстросъемной аккумуляторной батареи напряжением 12 В, обеспечивающей 8 часов непрерывной работы. В дефектоскопе реализованы 3 цветовых схемы: стандарт, день (для слабоосвещенных мест с недостаточной видимостью), ночь (для мест с ярким освещением для увеличения контрастности дисплея).

Функциональные возможности

  • Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с преобразователем SS1.5M05DA0: глубина — 0,1 мм, ширина — 0,1 мм.
  • Возможность оценки электропроводности материалов и толщины лакокрасочных покрытий.
  • Возможность работы в двухчастотном режиме.
  • Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля.
  • Цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий).
  • Упрощенная процедура калибровки прибора на стандартных образцах.
  • Сохранение в памяти дефектоскопа большого количества настроек и результатов контроля.
  • Режим двусторонней связи с ПК через USB-порт.
  • Контроль перегрузки входного тракта.
  • Световая и звуковая автоматическая сигнализация дефектов (АСД).
  • Отображение вихретокового сигнала: комплексная плоскость (позволяет выделять дефекты на фоне помех путем анализа формы сигнала), создание смесей двух каналов (может применяться для подавления мешающих факторов и уменьшения их влияния на результаты контроля).

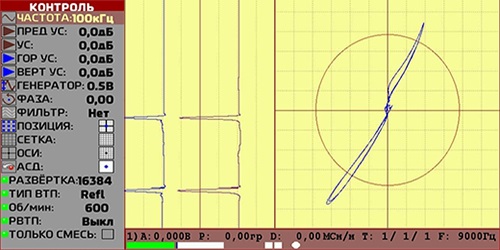

Комплексная плоскость

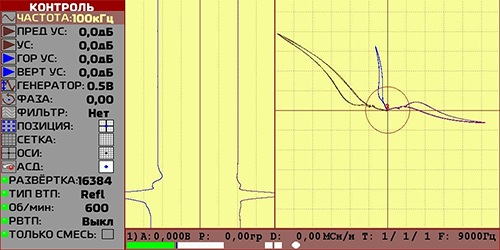

Создание смеси двух каналов

Преобразователи

Вихретоковый дефектоскоп ВД4-91 работает со следующими типами преобразователей:

  • дифференциальный ВТП
  • дифференциальный ВТП, включенный по схеме моста
  • дифференциальный ВТП трансформаторного типа
  • дифференциальный ВТП трансформаторного типа с заземленной средней точкой
  • абсолютный (параметрический) ВТП
  • абсолютный ВТП трансформаторного типа

Кроме того, к дефектоскопу подключаются ротационный вихретоковый сканер и ручной датчик пути. С помощью ротационного сканера производится контроль отверстий, а подключение датчика пути позволяет решать ряд задач, связанных с точной локализацией местоположения дефекта и сохранением результатов контроля с привязкой к пространственной координате.

Комплекты поставки

В зависимости от задач контроля, дефектоскоп ВД4-91 поставляется в 3 вариантах:

  • базовый комплект
  • комплект для контроля сварных соединений
  • комплект АВИА

В авиационный комплект входит вихретоковый ротационный сканер СВР-04, предназначенный для контроля отверстий разного диаметра. Сканер представляет собой электронный блок, к которому подключаются специализированные вихретоковые преобразователи с рабочей поверхностью разного диаметра.

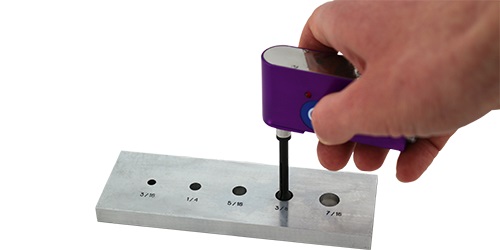

Ротационный сканер СВР-04

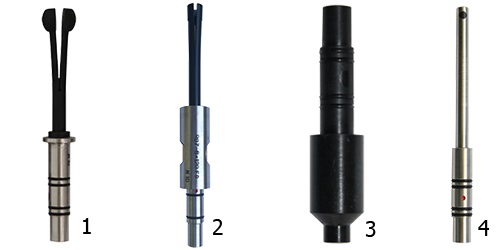

Преобразователи, подключаемые к сканеру СВР-04

1 — ВТП с раздельным наконечником
2 — ВТП с гибким наконечником
3 — ВТП для контроля фаски зенкованных отверстий
4 — ВТП с наконечником из нержавеющей стали

Возможно изготовление вихретоковых преобразователей по индивидуальному техническому заданию заказчика.

Наименование параметра Значение
Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с преобразователем SS1.5M05DA0 глубина — 0,1 мм
ширина — 0,1 мм
Пределы допустимого отклонения установки пороговой глубины дефектов (в интервале значений глубины от 0,5 до 3,0 мм) ±0,2 мм
Диапазон установки рабочих частот от 10 Гц до 10 МГц
Установка максимальной частоты выборки / дискретизации 10 кГц / 10000 выборок в секунду
Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) 0,5; 1,0; 2,0; 4,0; 6,0 В
Диапазон установки коэффициента предусиления от −6 до 40 дБ с шагом 0,1; 1,0; 10,0 дБ
Диапазон установки коэффициента усиления от 0 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по горизонтали от −30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по вертикали от −30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Фильтр нижних частот НЧ; верхних частот ВЧ; полосовой фильтр; дифференцирующий; усредняющий
Цифровой масштаб Общий: от 1/16 до 16, с шагом 6 дБ
По горизонтали: от 1/8 до 8, с шагом 6 дБ
По вертикали: от 1/8 до 8, с шагом 6 дБ
Вращение фазы 0–360°
Разъем для подключения ВТП LEMO ERA.00.250CLL (параметрический ВТП);
LEMO EGG.2B.312CLL (для подключения ВТП и вихретокового ротационного сканера)
Дисплей цветной TFT, разрешение 800 × 480 точек
Режимы отображения сигнала Комплексная плоскость — X(y)
Временная развертка — X(t), Y(t)
Типы пороговых уровней Круг / Порог / Сектор / Отсечка
Напряжение аккумуляторной батареи, В 12
Время работы от батареи, ч, не менее 8
Диапазон рабочих температур, °С −20...+40
Степень пыле- и влагозащиты IP64
Габаритные размеры, мм 230 × 135 × 98
Масса с аккумуляторной батареей, кг, не более 0,9
Наименование Базовый комплект Комплект для контроля сварных соединений Комплект АВИА
Электронный блок дефектоскопа ВД4-91 (разъем LEMO 12) 1 шт. 1 шт.
Вихретоковый преобразователь SU450K05DA0 1 шт.
Вихретоковый преобразователь SU200K4.5Dх25-115S 1 шт.
Вихретоковый преобразователь RO6.1-6.5х85SD 1 шт.
Ротационный сканнер СВР-04 1 шт.
Вихретоковый преобразователь WLD100K3x.2DA0 (диапазон частот 0,1–1 МГц; Ø5,1 мм; Bridge тип) 1 шт.
Вихретоковый преобразователь WLD100K3x.35DA0 (диапазон частот 0,1–1 МГц; Ø8,9 мм; Bridge тип) 1 шт.
Вихретоковый преобразователь WLD100K3x.63DA0 (диапазон частот 0,1–0,6 МГц; Ø16 мм; Bridge тип) 1 шт.
Вихретоковый преобразователь SU100K05D-85S (диапазон частот 35–250 кГц; Ø5,1 мм; параметрический) 1 шт.
Кабель соединительный LEMO 12 — LEMO 04 (Reflection), 1,8 м 1 шт.
Кабель соединительный LEMO 00 — Microdot 1 шт.
Кабель соединительный LEMO 12 — LEMO 12 1 шт.
Кабель соединительный LEMO 12 — LEMO 04 (Bridge), 1,8 м 1 шт.
Кабель соединительный LEMO 00 — BNC (параметрический), 1,8 м 1 шт.
Мера моделей дефектов RS 2353/2-8N-Fe (сталь 45; глубина дефектов: 0,1; 0,2; 0,5; 1; 2 мм / 0,6; 1,5; 3 мм; Rz160) 1 шт.
Мера моделей дефектов RS 2353/1-3N-Al (Д16T сплав) 1 шт.
Мера моделей дефектов RS2353.12-1H/0-CN/0.76/AL (Д16T сплав) 1 шт.
Мера моделей дефектов RS 2353/1-3N-Fe (углеродистая сталь; глубина дефектов: 0,5; 1; 2 мм; пластины 4 × 0,5 мм) 1 шт.
Мера моделей дефектов RS 2353/1-2N-FE/WLD (углеродистая сталь; глубина дефекта 1 мм; длина дефекта 6,35 мм) опционально
Автоматическое зарядное устройство 1 шт. 1 шт. 1 шт.
Наручный ремень 1 шт. 1 шт. 1 шт.
Программное обеспечение отсылается по электронной почте отсылается по электронной почте отсылается по электронной почте
Кейс 1 шт. 1 шт. 1 шт.
Комплект документации 1 экз. 1 экз. 1 экз.
