Вихретоковый дефектоскоп ВД-12НФМ

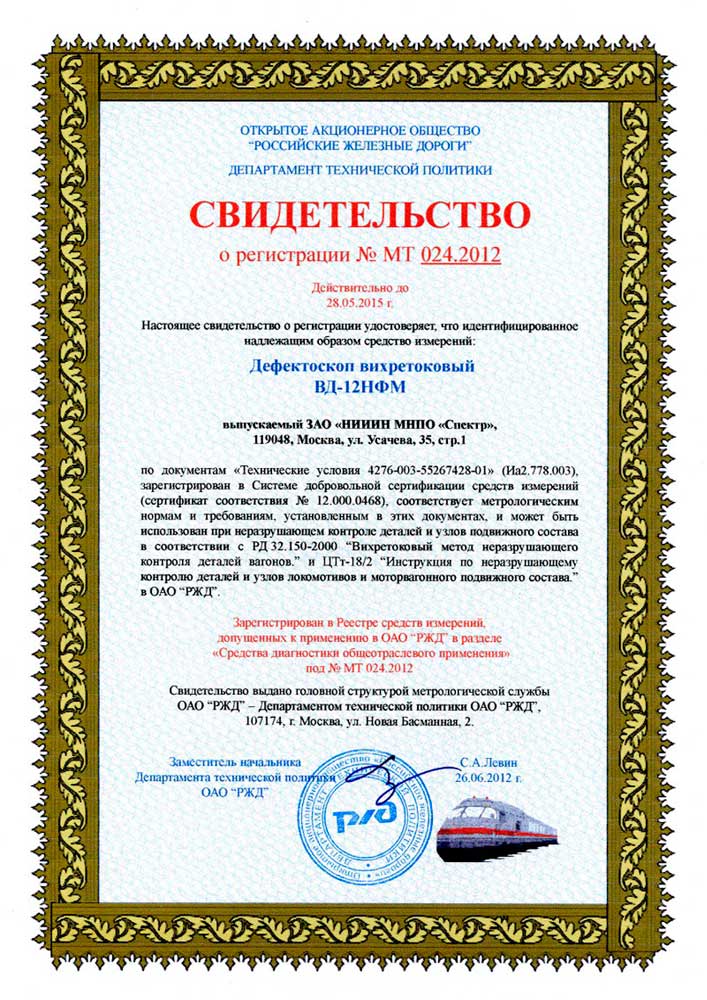

ВД-12НФМ применяется в качестве дефектоскопического оборудования для обнаружения дефектов изделий и заготовок из ферромагнитных сплавов, деталей из сплавов на основе латуни, алюминия и прочих металлов не обладающих магнитными свойствами. Дефектоскоп довольно широко используется на железной дороге для выявления трещин на поверхности элементов железнодорожного подвижного состава: вагонные колёса, балки над рессорами, корпуса автосцепных механизмов, боковые рамы и другие изделия с криволинейной или плоской геометрией. В соответствии с требованиями РД32.150-2000 «Вихретоковый метод неразрушающего контроля деталей вагонов» и ЦТт-18/2 «Инструкция по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава в ОАО "РЖД"», вихретоковый дефектоскоп ВД-12НФМ соответствует действующим метрологическим нормам и требованиям и может применяться при неразрушающем контроле деталей и узлов подвижного состава на железной дороге.
Эксплуатация вихретокового дефектоскопа ВД-12 НФМ возможна в цеховых условиях депо ремонтных организаций ОАО "РЖД", стационарных и выездных лабораториях в других отраслях промышленности.
Особенности:
- Контроль необработанных литых деталей с шероховатостью поверхности Rz 320.
- Простота и надежность в эксплуатации.
- Световая и звуковая сигнализация при обнаружении дефекта.
- Метрологическое обеспечение по стандартному образцу.
- Оценка степени опасности (глубины) дефекта.

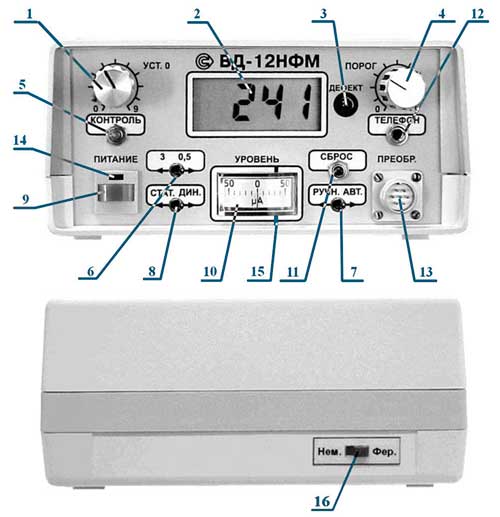

Органы индикации и управления дефектоскопа ВД-12 НФМ
- Ручка "УСТ.0"
- Цифровой индикатор
- Световой индикатор "ДЕФЕКТ"
- Ручка "ПОРОГ"
- Кнопка "КОНТРОЛЬ"
- Тумблер уровня чувствительности "30/0.5"
- Тумблер режима настройки "РУЧН./АВТ."
- Тумблер режима работы "СТАТ./ДИН."
- Кнопка включения питания
- Стрелочный индикатор
- Кнопка "СБРОС"
- Гнездо для подключения телефона
- Разъём для подключения преобразователей "ПРЕОБ."
- Световой индикатор питание "ПИТАНИЕ"
- Лимб
- Переключатель вида контролируемого материала "Нем./Фер."

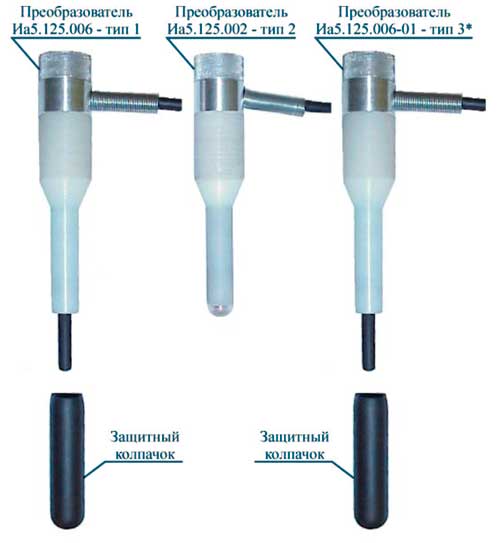

Комплект преобразователей для дефектоскопа ВД-12НФМ
* - преобразователь ИА5.125.006-01 тип 3 с маркировкой (•••) поставляется по отдельному заказу

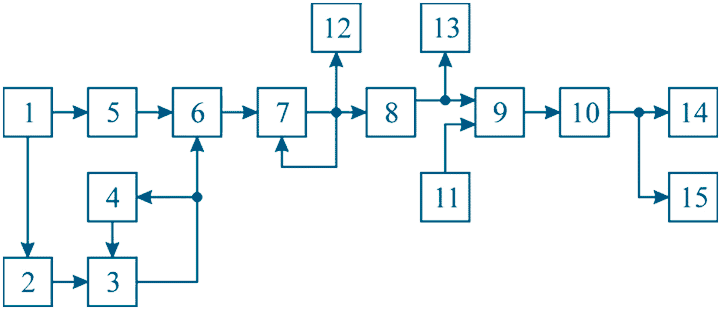

Устройство дефектоскопа - структурная схема:
- Генератор
- Преобразователь
- Усилитель
- Блок АРУ
- Фазовращатель
- Фазовый детектор
- Усилитель модулирующей частоты
- Фильтр
- Компаратор
- Временной селектор импульсов
- Регулятор порога
- Стрелочный индикатор
- Цифровой индикатор
- Световой индикатор
- Звуковой индикатор
Принцип работы ВД-12-НФМ, как и других вихретоковых дефектоскопов основан на возбуждении в исследуемом участке изделия вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем.
Открыть инструкцию по эксплуатации вихретокового дефектоскопа ВД-12НФМ в новом окне
| Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) |
| Материал образца |
|
Порог чувствительности, мм |
| Ферромагнитный |
При шероховатости поверхности контроля не более |
Ra 1,25 |
Rz3 20 |
| Глубина ИД |
|
0,5 ± 0,1 |
3,0 ± 0,1 |
| Ширина ИД |
|
0,05 ÷ 0,15 |
0,1 ÷ 0,3 |
| Немагнитный |
При шероховатости поверхности контроля не более |
Ra 1,25 |
Rz 160 |
| Глубина ИД |
|
0,5 ± 0,1* |
0,75 ± 0,1 |
| Ширина ИД |
|
0,05 ÷ 0,15 |
0,05 ÷ 0,15 |
Выявление дефектов обеспечивается при радиусе положительной кривизны контролируемой поверхности не менее 10 мм и на расстоянии от края изделия, не менее, мм:
- для преобразователя ИА 5.125.002 − 4;
- для преобразователя ИА 5.125.006 − 1.
* Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) при шероховатости поверхности не более Ra 1,25 и максимальном зазоре до 0,2 мм − 0,3+/-0,05 мм.
Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается выявление дефектов, до:
| Материал изделия |
Максимальный рабочий зазор для преобразователя, мм |
| |
ИА5.125.006 − тип 1 |
ИА5.125.002 − тип 2 |
ИА5.125.006-01 − тип 3* |
| Ферромагнитный |
0,5 |
3 |
- |
| Немагнитный |
- |
- |
0,2 |
* Изготавливается по отдельному заказу.
