Дефектоскоп вихретоковый ВД-90НП
ВД-90НП — многоцелевой портативный дефектоскоп, разработанный для диагностики различных электропроводящих материалов (металлов, сплавов, графита и т.д.). Применяется для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности. Характеризуется чувствительностью, точностью и высокой производительностью. Эксплуатационные данные дефектоскопа позволяют проводить контроль в полевых условиях, в том числе и в зимний период — диапазон рабочих температур для устройства составляет от −30 до +50 °C.
Конструктивное исполнение

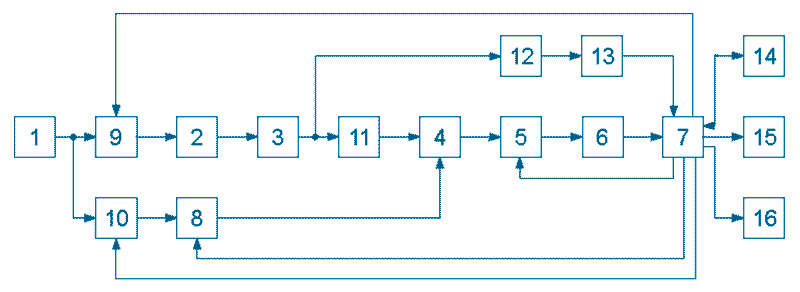

Дефектоскоп ВД-90НП выпускается в мобильном исполнении — массогабаритные характеристики позволяют носить прибор на поясе или на руке. Конструктивно прибор состоит из электронного блока и сменных преобразователей, подключаемых посредством соединительного кабеля. В нижней части электронного блока находится аккумуляторный отсек для размещения в нем четырех элементов питания типа АА.
Модификации
Предприятие-изготовитель предлагает две модификации вихретокового дефектоскопа ВД-90НП:
- Базовая версия;
- Версия для контроля авиационных деталей.
Между собой модификации отличаются комплектацией. Версия для контроля авиационных деталей снабжена дополнительными преобразователями (тип 1, тип 4, тип 5, тип 6), дополнительным образцом с искусственными дефектами и CD-диском с программным обеспечением. Кроме того, версия для авиапрома имеет улучшенную схемотехнику приемно-измерительного тракта, а также программное обеспечение с расширенным функционалом.
Более наглядное сравнение комплектаций базовой и расширенной версий ВД-90НП приведено во вкладке «Комплектация».
Порог чувствительности
Порог чувствительности — минимальная глубина обнаруживаемого поверхностного протяженного искусственного дефекта (ИД) в виде риски на образцах искусственных дефектов. Для ВД-90НП эта величина соответствует данным, приведенным в следующей таблице:
| Материал образца |
Величина порогового дефекта, мм |
| При шероховатости поверхности не более |
Ra 6,3 |
Rz 40 |
Rz 160 |
Rz 320 |
| Ферромагнитный |
Глубина ИД |
0,1±0,02 |
0,3±0,03 |
— |
1,0±0,1 |
| Ширина ИД |
0,02...0,04 |
0,03...0,07 |
— |
0,05...0,15 |
| Немагнитный |
Глубина ИД |
0,1±0,02 |
0,3±0,03 |
1±0,1 |
— |
| Ширина ИД |
0,02...0,04 |
0,03...0,07 |
0,05...0,15 |
— |
При радиусе отрицательной кривизны контролируемой поверхности не менее 10 мм порог чувствительности дефектоскопа ВД-90НП соответствует следующим данным:
| Материал образца |
Величина порогового дефекта, мм |
| При шероховатости поверхности не более |
Rz 40 |
Rz 160 |
Rz 320 |
| Ферромагнитный |
Глубина ИД |
0,5±0,03 |
— |
1,5±0,1 |
| Ширина ИД |
0,03...0,07 |
— |
0,05...0,15 |
| Немагнитный |
Глубина ИД |
0,5±0,03 |
1±0,1 |
— |
| Ширина ИД |
0,03...0,07 |
0,05...0,15 |
— |
Порог чувствительности дефектоскопа на реальных изделиях может отличаться от значений, приведенных в таблицах, и по требованию заказчика может быть установлен на аттестованных образцах искусственных дефектов, изготовленных из контролируемого материала.
Ключевые особенности
- Возможность выявлять дефекты на поверхностях с значительной шероховатостью (до Rz 320).
- Угол отклонения преобразователя от нормали к рабочей поверхности до 60° (для преобразователя Иа5.125.055 (Тип 5) — 5°).
- Генератор дефектоскопа позволяет регулировать частоту тока возбуждения в диапазоне от 1 кГц до 2 МГц.
- Максимальная толщина непроводящего покрытия, через которое может работать прибор: ферромагнитное основание — 10 мм, немагнитное основание — 3 мм.
- Наличие беспроводного модуля Bluetooth для передачи результатов контроля и управления дефектоскопом на расстоянии до 20 м.

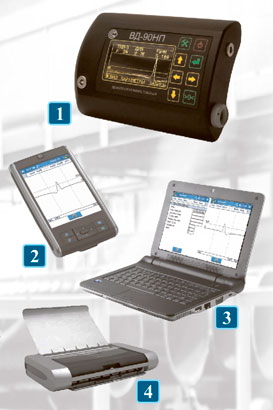

- Документирование результатов контроля в памяти ВД-90НП и на компьютере (карманном ПК).
- Широкий диапазон рабочих температур и устойчивость к атмосферным воздействиям.
- Высококонтрастный дисплей с большим углом обзора.
- Прочный корпус для тяжелых условий эксплуатации (степень защиты от попадания пыли и влаги IP54).
- Малая масса и мобильность — электронный блок дефектоскопа можно носить на поясе или руке.
- Широкий ассортимент вихретоковых преобразователей.
- Для защиты от истирания вихретоковые преобразователи снабжены корундовыми наконечниками.
- Электронный блок дефектоскопа автоматически распознает подключенный преобразователь и синхронизируется с ним.

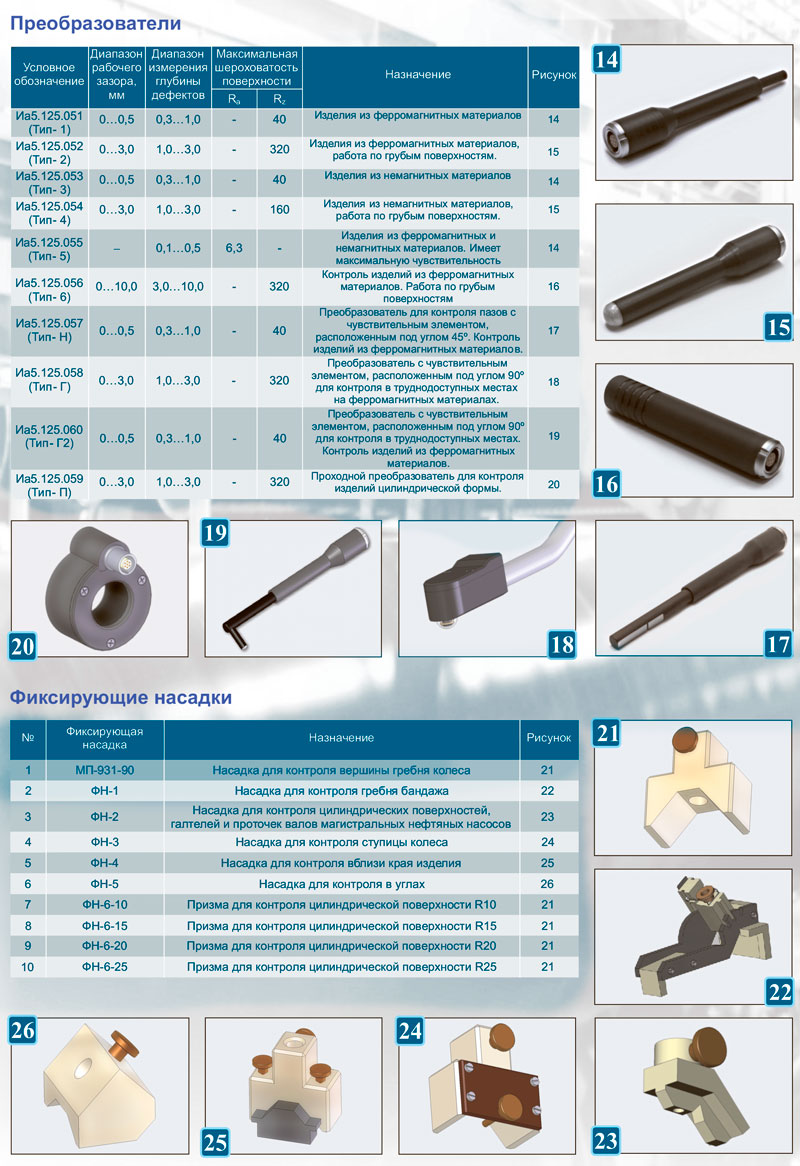

Вихретоковые преобразователи

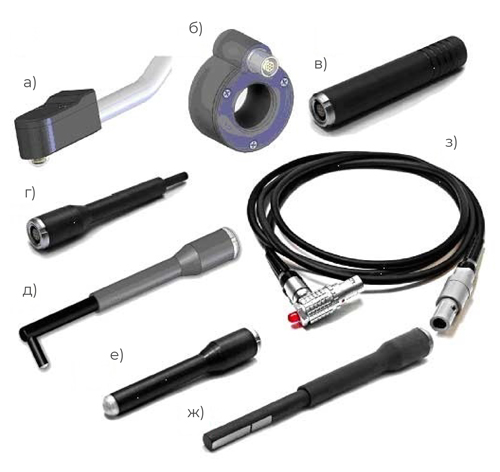

Характеристики дефектоскопа ВД-90НП при работе с определенными вихретоковыми преобразователями соответствую данным таблицы ниже. Дефектоскоп ВД-90НП может быть укомплектован преобразователями различного назначения и конструктивного исполнения. Их функция — преобразование неэлектрических величин (в виде локальных нарушений сплошности) в электрический сигнал путем возбуждения в контролируемом изделии вихревых токов и последующего выделения сигнала. Специализированные преобразователи позволяют работать с большим зазором, по поверхностям со значительной шероховатостью и производить контроль в труднодоступных местах. Для коммутации с электронным блоком прибора используется общий кабель с улучшенной помехозащищенностью, сохраняющий эластичность при температуре −30 °C (рис. 2, з).
Основные рабочие характеристики и назначение преобразователей приведены в таблице.
| Условное обозначение |
Рисунок |
Диапазон рабочего зазора, мм |
Диапазон измерения глубины дефектов |
Максимальная шероховатость поверхности |
Назначение |
| Ra |
Rz |
| Иа5.125.051 (Тип 1) |
Рис. 2, г |
0...0,5 |
0,3...1,0 |
— |
40 |
Изделия из ферромагнитных материалов |
| Иа5.125.052 (Тип 2) |
Рис. 2, е |
0...3,0 |
1,0...3,0 |
— |
320 |
Изделия из ферромагнитных материалов, работа по грубым поверхностям |
| Иа5.125.053 (Тип 3) |
Рис. 2, г |
0...0,5 |
0,3...1,0 |
— |
40 |
Изделия из немагнитных материалов |
| Иа5.1254.054 (Тип 4) |
Рис. 2, е |
0...3,0 |
1,0...3,0 |
— |
160 |
Изделия из немагнитных материалов, работа по грубым поверхностям |
| Иа5.125.055 (Тип 5) |
Рис. 2, г |
— |
0,1...0,5 |
6,3 |
— |
Изделия из ферромагнитных и немагнитных материалов; имеет максимальную чувствительность |
| Иа5.125.056 (Тип 6) |
Рис. 2, в |
0...10,0 |
3,0...10,0 |
— |
320 |
Контроль изделий из ферромагнитных материалов, работа по грубым поверхностям |
| Иа5.125.057 (Тип Н) |
Рис. 2, ж |
0...0,5 |
0,3...1,0 |
— |
40 |
Преобразователь контроля пазов с чувствительным элементом, расположенным под углом 45°. Контроль изделий из ферромагнитных материалов |
| Иа5.125.058 (Тип Г) |
Рис. 2, а |
0...3,0 |
1,0...3,0 |
— |
320 |
Преобразователь с чувствительным элементом, расположенным под углом 90° для контроля в труднодоступных местах на ферромагнитных материалах |
| Иа5.125.060 (Тип Г2) |
Рис. 2, д |
0...0,5 |
0,3...1,0 |
— |
40 |
Преобразователь с чувствительным элементом, расположенным под углом 90° для контроля в труднодоступных местах. Контроль изделий из ферромагнитных материалов |
| Иа5.125.059 (тип П) |
Рис. 2, б |
0...3,0 |
1,0...3,0 |
— |
320 |
Проходной преобразователь для контроля изделий цилиндрической формы |
Характеристики дефектоскопа ВД-90НП при работе с определенными вихретоковыми преобразователями соответствую данным таблицы ниже.
| Условное обозначение |
Тип основного контроли-руемого материала* |
Величина порогово-го дефекта, мм |
Диапазон рабочего зазора, мм |
Основ-ная рабочая частота, кГц |
Диапазон измерения глубины дефектов |
Диаметр эффективной зоны контроля, мм, не менее |
Неконтро-лируемая зона на краю изделия, мм, не более |
Параметры контролируемой поверхности |
| Радиус кривиз-ны, мм, не менее |
Шерохо-ватость |
| Ra |
Rz |
| Иа5.125.051 (Тип 1) |
Фер.** |
0,3 |
0...0,5 |
70 |
0,3...1,0 |
2,0 |
1,0 |
12 |
— |
40 |
| Иа5.125.052 (Тип 2) |
Фер. |
1,0 |
0...3,0 |
70 |
1,0...3,0 |
5,0 |
4,0 |
24 |
— |
320 |
| Иа5.125.053 (Тип 3) |
Нем. |
0,3 |
0...0,5 |
100 |
0,3...1,0 |
2,0 |
1,0 |
12 |
— |
40 |
| Иа5.1254.054 (Тип 4) |
Нем. |
1,0 |
0...1,0 |
100 |
1,0...3,0 |
5,0 |
4,0 |
24 |
— |
160 |
| Иа5.125.055 (Тип 5) |
Нем. |
0,1 |
— |
700 |
0,1...0,5 |
2 |
5,0 |
— |
6,3 |
— |
| Иа5.125.056 (Тип 6) |
Фер. |
3,0 |
0...10,0 |
10 |
3,0...10,0 |
15 |
10,0 |
48 |
— |
320 |
| Иа5.125.057 (Тип Н) |
Фер. |
1,0 |
0...0,5 |
70 |
0,3...1,0 |
2,0 |
4,0 |
12 |
— |
40 |
| Иа5.125.058 (Тип Г) |
Фер. |
1,0 |
0...3,0 |
70 |
1,0...3,0 |
5,0 |
4,0 |
24 |
— |
320 |
| Иа5.125.059 (тип П) |
Фер. |
1,0 |
0...3,0 |
50 |
1,0...3,0 |
10,0 |
10,0 |
24 |
— |
320 |
| Иа5.125.060 (Тип Г2) |
Фер. |
0,3 |
0...0,5 |
70 |
0,3...1,0 |
2,0 |
1,0 |
12 |
— |
40 |
* Преобразователи могут применяться и для других контролируемых материалов, однако величина порогового дефекта, рабочего зазора, основной рабочей частоты, возбуждения и т.д. могут отличаться от приведенных в таблице.
** Фер. — ферромагнитный материал.
Нем. — немагнитный материал.
Фиксирующие насадки
Важнейшим требованием при контроле несплошностей в эксплуатируемых деталях является возможность их обнаружения на поверхностях часто весьма сложной формы. Область контроля может находится вблизи участков с резко отличающимися свойствами или на участках с повышенной шероховатостью. Поэтому в последнее время большое внимание уделяется разработке не только приборов, но и фиксирующих насадок, которые применяются для стабилизации положения преобразователей при работе с изделиями со сложной геометрией.

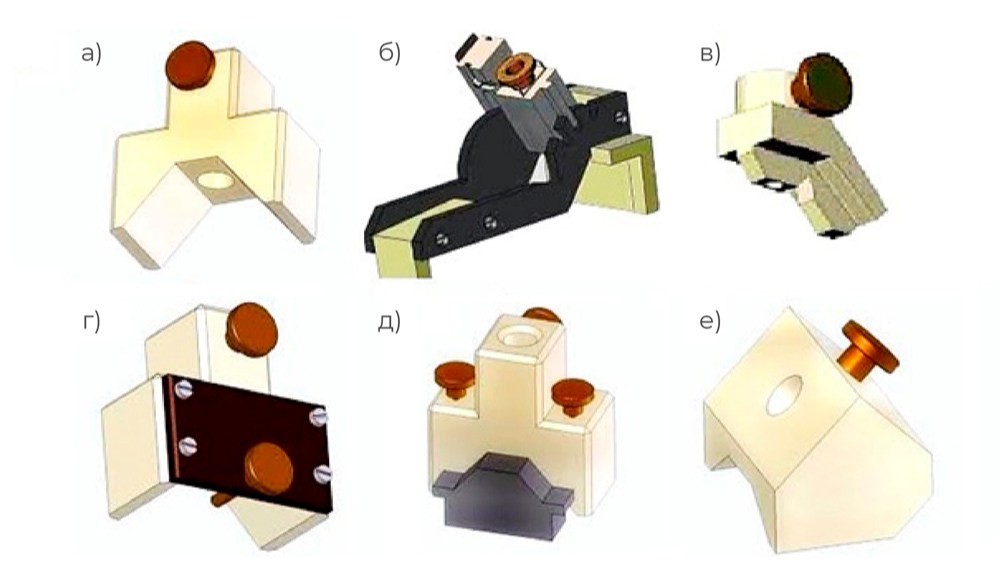

Для дефектоскопа ВД-90НП предусмотрен следующий модельный ряд фиксирующих насадок:
- МП-931-90 — насадка для контроля вершины гребня колеса (рис. 3, а);
- ФН-6-10 — призма для контроля цилиндрической поверхности R10 (рис. 3, а);
- ФН-6-15 — призма для контроля цилиндрической поверхности R15 (рис. 3, а);
- ФН-6-20 — призма для контроля цилиндрической поверхности R20 (рис. 3, а);
- ФН-6-25 — призма для контроля цилиндрической поверхности R25 (рис. 3, а);
- ФН-1 — насадка для контроля гребня бандажа (рис. 3, б);
- ФН-2 — насадка для контроля цилиндрических поверхностей, галтелей и проточек валов магистральных нефтяных насосов (рис. 3, в);
- ФН-3 — насадка для контроля ступицы колеса (рис. 3, г);
- ФН-4 — насадка для контроля вблизи края изделия (рис. 3, д);
- ФН-5 — насадка для контроля в углах (рис. 3, е).
Дополнительное оборудование и принадлежности
По заявке клиента комплектация дефектоскопа ВД-90НП может быть дополнена следующим оборудованием и принадлежностями:
- чехол для электронного блока;
- дополнительные вихретоковые преобразователи (см. таблицу преобразователей);
- насадки для контроля поверхностей со сложной геометрией (см. выше);
- карманный ПК с установленным ПО;

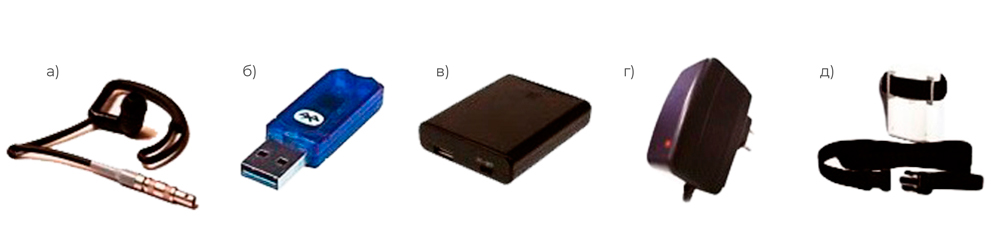

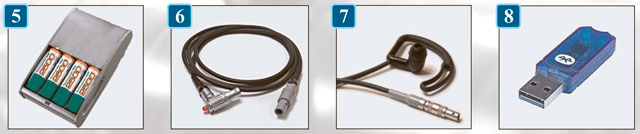

- телефон головной (рис. 4, а);
- модуль беспроводной связи Bluetooth (рис. 4, б);

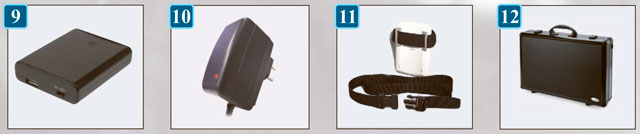

- внешний батарейный отсек (рис. 4, в);
- внешний блок питания (рис. 4, г);
- поясной ремень (рис. 4, д);

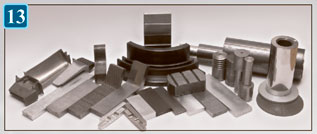

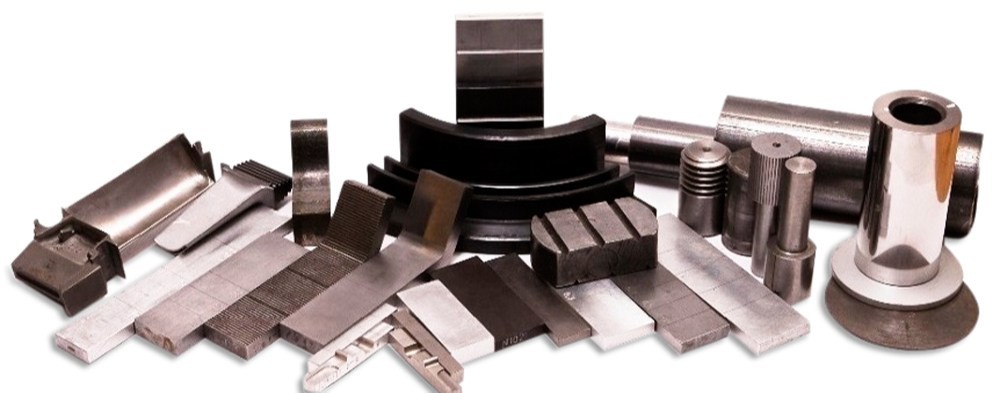

- комплект образцов искусственных дефектов и зазоров (КОИДЗ) (рис. 5).
