Дефектоскоп вихретоковый ВД-41П

string(0) ""
array(1) {
  [0]=>
  array(11) {
    ["price"]=>
    string(19) "По запросу"
    ["oldprice"]=>
    NULL
    ["name"]=>
    string(9) "Цена:"
    ["id"]=>
    string(4) "1200"
    ["sku"]=>
    string(0) ""
    ["currency_code"]=>
    string(3) "₽"
    ["check_min_price"]=>
    string(1) "0"
    ["available"]=>
    int(1)
    ["count"]=>
    NULL
    ["product_attr_id"]=>
    string(4) "2581"
    ["product_attr_nomenclature_c"]=>
    string(0) ""
  }
}
По запросу
Остаток актуален на
18:00:02      03.12.2024
Цена:
Производитель: НИИИН МНПО «Спектр»
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

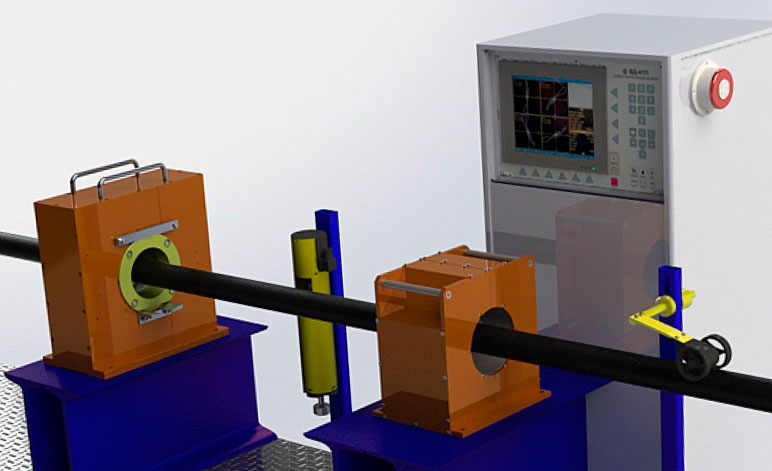

Поточный вихретоковый дефектоскоп ВД-41П (модернизированный)

Промышленный вихретоковый дефектоскоп ВД-41П предназначен для контроля параметров сплошности прокатных изделий в металлургии на стадиях производства и входного контроля. Прибор внесён в Государственный реестр СИ с указанием межповерочного интервала в 1 год.

ВД-41П отлично себя зарекомендовал при эксплуатации на трубных заводах, в конвейерных электросварочных линиях, на участках отделки горячего и холодного проката, базах металлопроката для контроля продукции, участках входного контроля на предприятиях машиностроения и нефтегазовой отрасли.

В настоящий момент завод-изготовитель предлагает модернизированную версию ВД-41П (совместим с измерительными модулями ВД-41П ранних версий). Дефектоскоп ВД-41П может работать в автоматическом режиме в составе поточной производственной линии с функцией управления дополнительными узлами.

Дефектоскоп ВД-41П позволяет контролировать трубы и другие прокатные изделия из ферромагнитных и нержавеющих сталей, сплавов на основе цветных металлов. Диаметр контролируемых изделий при использовании различных типов преобразователей (измерительных модулей) составляет от 3 до 120 мм. При помощи вихретокового дефектоскопа ВД-41П можно выявлять волосовины и трещины, непровары, ужимы, закаты, инородные включение и рванины.

Дефектоскоп ВД-1П разработан, производится и проходит испытания в соответствии с требованиями действующих отечественных и зарубежных стандартов: ГОСТ, ISO, DIN, EN, API, ASTM.

ВД-41П - принцип работы

Схема работы вихретокового дефектоскопа ВД-41П основана на использовании переменного электромагнитного поля для генерации вихревых токов в контролируемом материале и регистрации параметров электромагнитного поля этих токов в месте дефекта. Для этих целей применяются вихретоковые преобразователи (ВТП) с одной возбуждающей и двумя измерительными обмотками. Для стабилизации магнитных свойств изделия по его длине применяется соленоид с продольной схемой намагничивания изделия постоянным магнитным полем.

Измерительные модули для дефектоскопа ВД-41П:

Проходные преобразователи

Серия 300

Преобразовател 300-й серии для вихретокового дефектоскопа ВД-41П

Проходной диаметр
от 6 до 40 мм

Серия 400

Проходной диаметр
от 41 до 82 мм

Серия 500

Проходной диаметр
от 83 до 120 мм

Серия 100

Проходной диаметр
от 3 до 30 мм

Серия 110

Для профилей различного сечения.
Контроль немагнитных материалов.

Серия 310

Для профилей различного сечения

Секторные преобразователи

D60-140

Преобразовател 300-й серии для вихретокового дефектоскопа ВД-41П

Проходной диаметрот 60 до 140 мм
сектор 30°

D60-140

Проходной диаметрот 60 до 140 мм
сектор 30°

Накладные преобразователи

Преобразовател 300-й серии для вихретокового дефектоскопа ВД-41П

Датчик для контроля сварного шва
с воздушным охлаждением

Датчик для контроля
протяжённых сварных швов

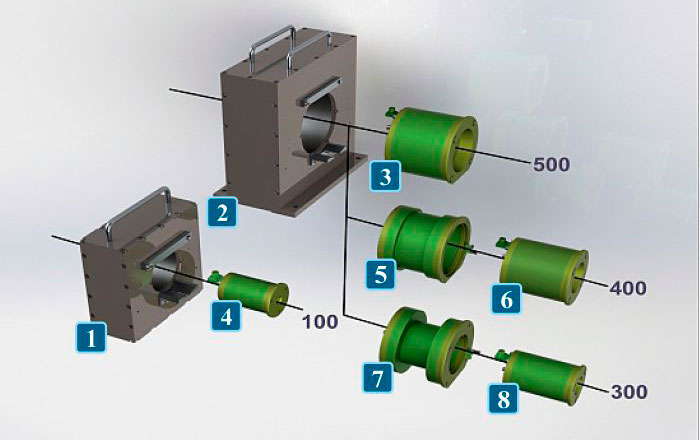

Дополнительное оборудование

Дополнительное оборудование для работы дефектоскопа вихретокового ВД-41П

  • 1. Блок датчиков 100-й серии
  • 2. Блок датчиков 300-500-х серий
  • 3. Модуль измерительный 500-й серии
  • 4. Модуль измерительный 100-й серии
  • 5. Переходник для 400-й серии
  • 6. Модуль измерительный 400-й серии
  • 7. Переходник для 300-й серии
  • 8. Модуль измерительный 300-й серии

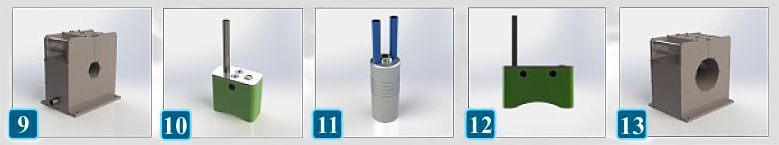

  • 9. Демагнитизатор D < 60 мм
  • 10. Секторный преобразователь 30°
  • 11. Накладной преобразователь для шва
  • 12. Секторный преобразователь 60°
  • 13. Демагнитизатор D < 140 мм

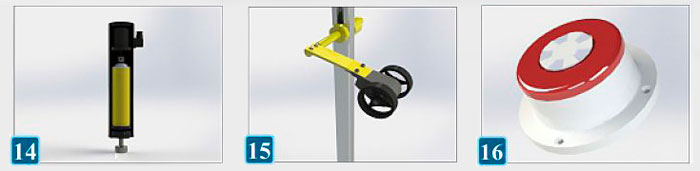

  • 14. Краскоотметчик
  • 15. Датчик пути
  • 16. Светозвуковая сигнализация

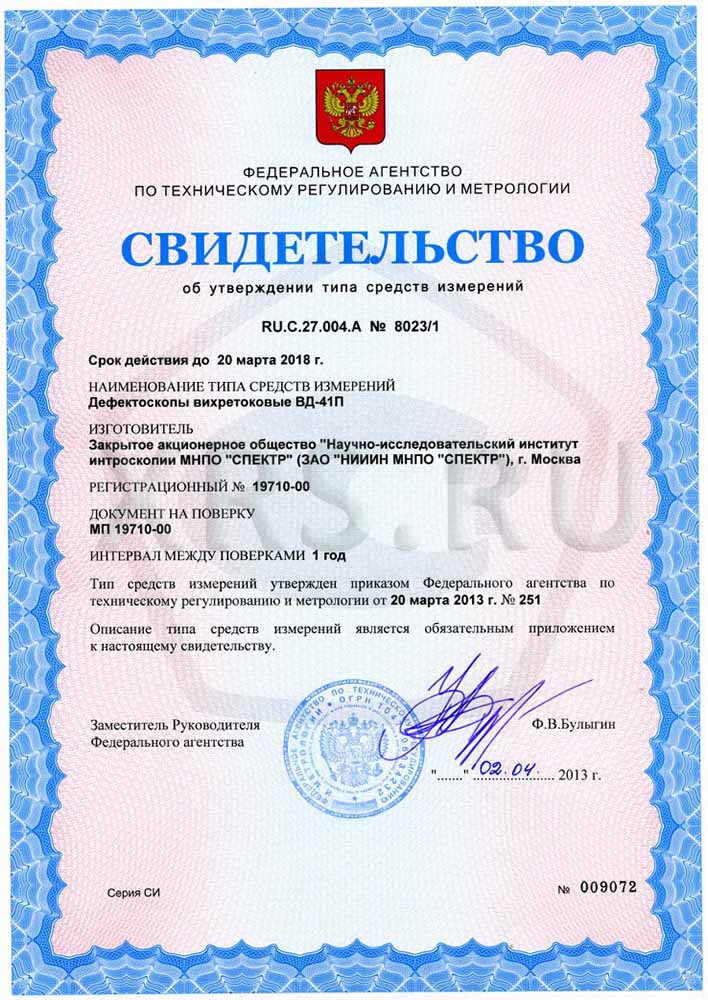

Свидетельство об утверждении типа СИ для ВД-41П:

Свидетельство об утверждении типа средств измерений на вихретоковый дефектоскоп ВД-41П

Частоты контроля, кГц 1,0–100
Производительность контроля (скорость линии), м/с 0,5–5
Высокочастотный фильтр регулируемый
Регулировка фазы сигнала 0–359°
Регулировка тока преобразователя, мА 50–500
Контроль работоспособности измерительного перобразователя автоматический
Обработка данных:
Программный регулируемый фильтр есть
Оценка сигнала с помощью масок есть
Круговая маска есть
Секторные маски есть
Сортировка по результатам контроля есть
Разрешение дисплея, пикселей 800 × 600
Тип дисплея сенсорный LCD 10,2”(26 см)
Операционная система WINDOWS 7
Язык интерфейса русский
Дополнительные диалоговые языки опционально
Поддержка вихретоковых преобразователей, тип накладной, проходной, секторный
Интерфейсы
Разъем для подключения блока преобразователя, шт. 1
Разъем управления внешней автоматикой, шт. 1
Выходы с регулировкой задержки - «сухой контакт», шт. 4
Внешние информационные входы, шт. 2
Интерфейс для подключения внешнего монитора, тип VGA
Порт передачи данных, шина USB
Сетевой интерфейс Ethernet (TCP/IP)
Другие интерфейсы опционально
Питание 220 В / 50 Гц
Диапазон рабочих температур, °C от 4 до +40
Климатическое исполнение УХЛ 4
Степень защиты корпуса IP53
Габаритные размеры, Ш × В × Г, мм 471 × 285 × 460
Возможность встраивания в 19” стойку/шкаф есть
Масса, кг ≈ 20
