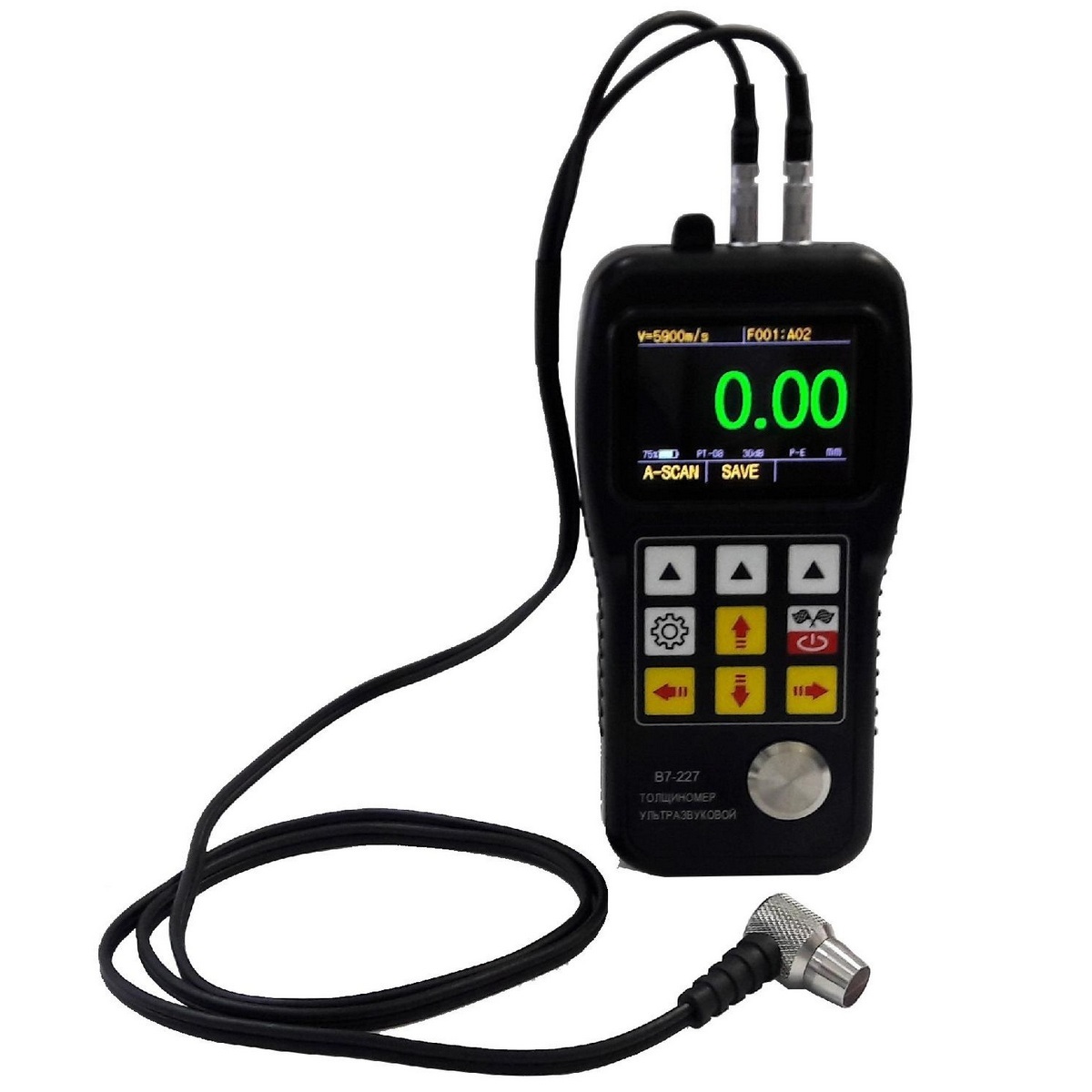

Портативный ультразвуковой толщиномер В7-227

Толщиномер В7-227 предназначен для измерения толщины изделий из различных металлов, керамики, стекла, пластмасс и др. материалов. Может использоваться в целях коррозионного мониторинга и определения остаточной толщины труб.

Диапазон измерений по стали в зависимости от выбранного преобразователя составляет 0,6–508 мм. Для измерения материалов с большим затуханием сигнала в толщиномере предусмотрена возможность регулировки усиления от 8 до 55 дБ.

Толщиномер В7-227 внесен в Госреестр средств измерений РФ (№ 81067-21).

Отображение результатов

Результаты измерений могут отображаться в 5 режимах:

  • Измерение толщины — на экране отображается цифровое значение измеренной толщины.
  • Расчет погрешности — в этом режиме пользователь задает номинальное значение толщины, и на экране одновременно будут отображаться номинальное значение, измеренное значение и разность между ними (в мм и %).
  • Предельные значения — отображение минимального и максимального значения толщины в серии измерений.
  • А-скан — отображение измеренного значения толщины + развертка эхо-сигнала.
  • В-скан — отображение измеренного значения толщины + поперечный профиль объекта.

Измерение толщины через покрытие

При необходимости проводить измерение толщины металла через неметаллическое покрытие (лак, краску), рекомендуется использовать модель В7-237. В сочетании с преобразователем ТС510 эта модель может измерить фактическую толщину основного металла с использованием принципа двойного эхо-сигнала. В модели В7-227 режим измерения толщины через покрытие недоступен, остальной функционал идентичен.

Модель В7-237 также внесена в Госреестр СИ.

Типы преобразователей для В7-227 и В7-237

Для контроля изделий с температурой поверхности от −10 до +70 °C.

Преобразователи для стандартных измерений с рабочей частотой 5 МГц.

Модель Измерение толщины по стали, мм Диаметр контактного элемента, мм
РТ-08* (входит в базовый комплект В7-227) 1–200 8
ТС510* (входит в базовый комплект В7-237) 2–200
3–18 через покрытие		 13,5
ТС500 (миниатюрный) 0,8–60 5

Преобразователи для малых толщин.

Модель Измерение толщины по стали, мм Рабочая частота, МГц Диаметр контактного элемента, мм
РТ-06* 2–20 7 6
РТ-04* 0,8–10 10 4
РТ-02-2* 0,8–12 10 4
ТС400 0,6–40 10 5

Преобразователи для больших толщин и для материалов с большим затуханием ультразвука. Рабочая частота — 2 МГц.

Модель Измерение толщины по стали, мм Диаметр контактного элемента, мм
ZT-12* (NO2) (для чугуна толщиной 0–50 мм) 3–300 12
ZT-12-2 (для чугуна толщиной 3–400 мм) 4–508 17
TM-ZT 4–508 13

Для контроля изделий с температурой поверхности от −20 до +550 °C.

Преобразователи для высокотемпературных поверхностей с рабочей частотой 5 МГц.

Модель Измерение толщины по стали, мм Диаметр контактного элемента, мм Диапазон рабочих температур, °C
GT-13-2* 4–80 14 −20...+550
GT-13* 4–80 14 −20...+350
TC600 (длина кабеля по заказу до 1,5 м) 1–100 10

* Преобразователи, внесенные в описание типа толщиномера.

Наименование параметра Значение
Диапазон измерений толщины по стали для поверяемых преобразователей, мм:
— РТ-08
— ZT-12
— PT-06
— GT-13
— GT-13-2
— PT-04
— PT-04-2
— TC510
— ТС510 через покрытие		 1,0–200,0
3,0–300,0
2,0–20,0
4,0–80,0
4,0–80,0
0,8–10,0
0,8–12,0
2,0–200,0
3,0–18,0
Пределы допускаемой абсолютной погрешности измерений толщины по стали для поверяемых преобразователей, мм

— РТ-08
диапазон 2,0–10,0 мм включ.
диапазон 10,0–200,0 мм
— ZT-12
диапазон 3,0–50,0 мм включ.
диапазон 50,0–300,0 мм
— PT-06
— GT-13
— GT-13-2
— PT-04-2
— TC510		 Н — измеренное значение толщины, мм

±0,1
± (0,01 · Н + 0,05)

± (0,01 · Н + 0,1)
± (0,01 · Н + 1)
± (0,01 · Н + 0,05)
± (0,01 · Н + 0,1)
± (0,01 · Н + 0,1)
± (0,01 · Н + 0,1)
± (0,01 · Н + 0,05)
Диапазон скоростей распространения ультразвуковых волн, м/с 1000–9999
Минимальная толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, мм, для преобразователей с частотой:
— 2 и 5 МГц
— 7 МГц		 3,0
2,0
Количество сохраненных в памяти прибора скоростей ультразвука 5
Максимальная шероховатость поверхности со стороны ввода УЗК, Rz, мкм 80
Максимальная шероховатость поверхности со стороны, противоположной стороне ввода УЗК, Rz, мкм 160
Память 100 000 значений и 1000 А- или В-сканов
Питание батареи 2 × АА, 3 В
Температура поверхности контролируемых изделий, °C
— для стандартных преобразователей
— для высокотемпературных преобразователей		 −10...+70
−20...+350 (+550)
Температура окружающей среды при работе толщиномера, °C 0...+35
Время работы при полной зарядке и выключенной подсветке экрана, ч, не менее 200
Время автовыключения прибора при отключенном ПЭП, мин 5
Гарантийный срок эксплуатации, месяцев 24
Габаритные размеры (Д × Ш × В), мм 75 × 35 × 150
Масса, г, не более 200
Наименование Количество
Блок электронный (без батареек) 1 шт.
Преобразователь РТ-08 (для модели В7-227) 1 шт.
Преобразователь TC510 (для модели В7-237) 1 шт.
Емкость для контактной смазки 1 шт.
Упаковочный кейс 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Преобразователи различного назначения по заказу
Калибровочные образцы или меры толщины по заказу
Защитный чехол для электронного блока по заказу
Контактная смазка (обычная или высокотемпературная) по заказу
