СОП для контроля анкерных болтов и шпилек

Цена:
по запросу
NULL
Остаток актуален на
18:00:01      28.05.2023
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Стандартный образец предприятия СОП для контроля анкерных болтов и шпилек

Настроечные образцы (СОПы) для контроля анкерных болтов и шпилек изготовлены в соответствии с требованиями РД-19.100.00-КТН-036-13. Предназначены для неразрушающего контроля шпилек разъема «корпус-крышка» магистральных насосов, запорной арматуры в резьбовой части и на сбеге резьбы с обеих сторон объекта контроля.

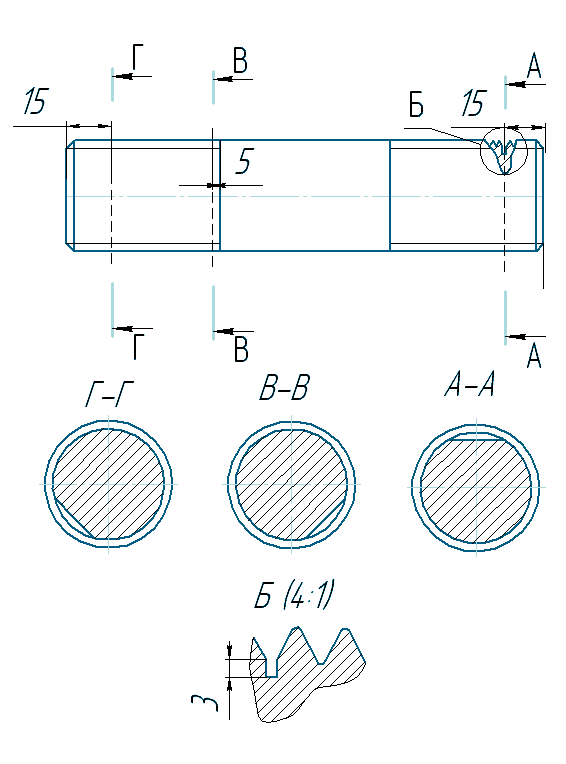

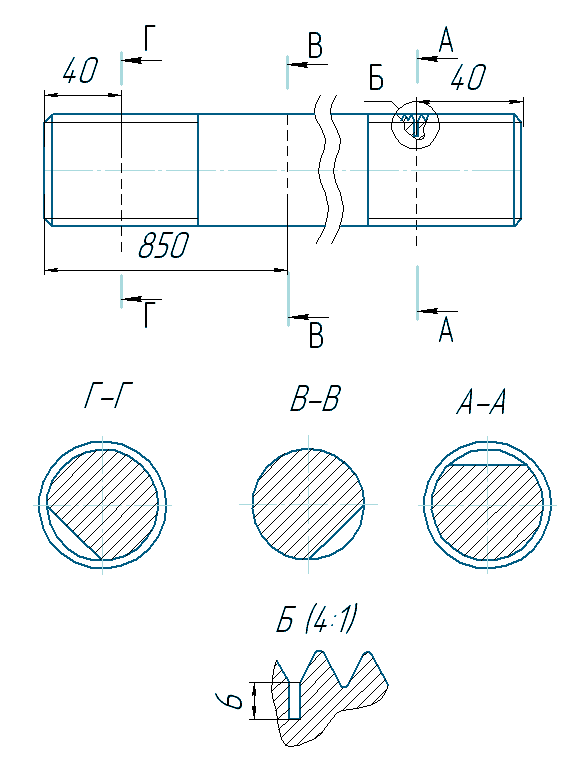

Схематическое изображение настроечного образца для контроля шпилек Схематическое изображение настроечного образца для контроля анкерных болтов

Схемы стандартных образцов предприятий, выполненных для контроля анкерных болтов (слева) и шпилек магистральных насосов (справа)

Стандартные образцы изготовляются из анкерных болтов/шпилек того же типоразмера, что и объекты, подлежащие ультразвуковому контролю. Также настроечные образцы выполняются из того же материала (идентичного), что и объект контроля.

Технические характеристики СОПа для контроля шпилек (пример):

Характеристика Значение
Глубина паза А, мм 3
Ширина паза А, мм 1
Глубина паза Б, мм 3
Ширина паза Б, мм 1
Глубина паза В, мм 3
Ширина паза В, мм 1
Длина СОПа 180 ±5
Диаметр образца 48 ±5
Скорость УЗ продольной волны, м/с 5940 ±2 %
Значение угла между торцом образа и отражающей гранью «паза», град 90 ±2
