Пьезоэлектрический преобразователь (ПЭП) СП5-75КУS
Контактные наклонные раздельно-совмещённые пьезоэлектрические преобразователи СП5-75КУS (реже: СП5-75КУ-S) предназначены для работы с ультразвуковыми дефектоскопами с целью осуществления контроля. Эффективная частота: 5 МГц. Разъём: Lemo 00. Углы ввода: от 73° до 75°.
Датчик сконструирован по схеме «спаренный тандем»: преобразователь содержит в себе три пьезоэлемента, которые расположены в двух изолированных друг от друга частях корпуса. Два излучателя акустических волн (1, 2) находятся в передней части устройства, ближе к тумблеру (см. схему). Источники ультразвуковых колебаний расположены друг напротив друга под особым углом к поверхности. Единственный приёмник (3) размещён в задней части ПЭПа. Всего у прибора две контактные поверхности.

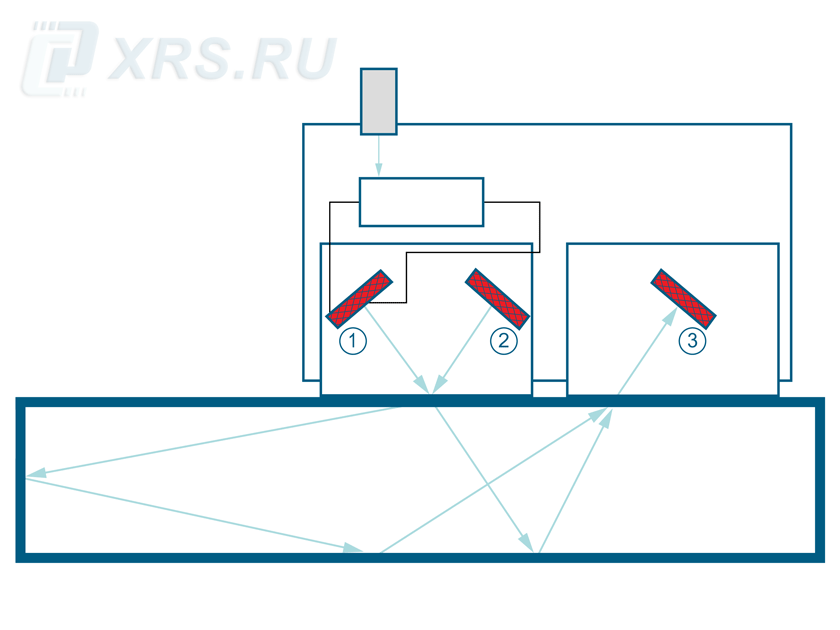

Схематическое изображение датчика СП5-75КУS и принципа его работы
Раздельно-совмещённые пьезоэлементы практически исключают «мёртвую зону», характерную для совмещённых преобразователей. Кроме того, фокусировка преобразователя обеспечивает бо́льшую чувствительность и более низкий уровень помех.
Наклон пьезоэлементов и нетиповая схема устройства положительным образом зарекомендовали себя в решении специфичных задач, в частности — исследования металлических изделий. Одна из ключевых особенностей данного ультразвукового преобразователя — возможность прозвучивать объект контроля через звукопроводящие защитные покрытия, вроде краски, что снижает требования к степени обработки поверхности изделия. Как правило, СП5-75КУS используется для контроля стыковых и угловых сварных соединений с целью обнаружения плоскостных, объёмных и свищеобразных дефектов.
В силу того, что СП5-75КУS является наклонным преобразователем, ультразвуковые волны входят в объект контроля под особым углом, благодаря чему датчик способен определять как плоскостные (вроде трещин и непроваров), так и объёмные дефекты (например, поры или включения).
Данный ультразвуковой пьезоэлектрический преобразователь является контактным ПЭПом. Поскольку он взаимодействует с объектом контроля непосредственно, оператору во избежание преждевременного износа датчика рекомендуется использовать специальные контактные жидкости.
Поставляется как в притёртом, так и непритёртом исполнении.
