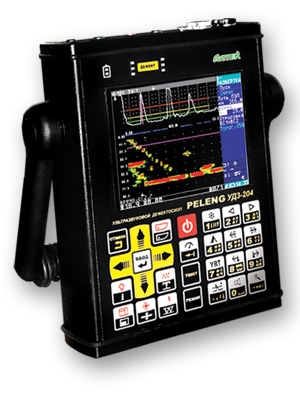

- Металлический ударопрочный корпус.
- Большой цветной TFT-экран повышенной яркости.
- Два полных электроакустических канала.
- Частотный диапазон до 25 МГц.
- Выбор формы зондирующего импульса.
- Диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса.
- Динамический диапазон ВРЧ 120 дБ.
- Построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых).
- Построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ.
- Одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте.
- Плавная регулировка частоты зондирующего импульса.
- Возможность проведения контроля с одновременной индикацией:
- текущих изображений А- и усовершенствованной W-развертки;
- текущих изображений А- и В-развертки;
- обычного изображения А-развертки и А-развертки в режиме «Лупа»;
- изображения А-развертки и радиосигнала;
- текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа.
- Наряду с традиционными методами ультразвукового контроля возможность реализации эхо- + эхо-зеркального, эхо-теневого, эхо- + дельта-метода и других, основанных на использовании двух ПЭП.
- Полуавтоматическое определение угла ввода луча возможность применения паспортов ПЭП.
- Индикация вертикальной и горизонтальной шкал для основной развертки.
- Три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД.
- Усовершенствованный режим «Настройка по стандартному образцу».
- Формирование В- и С-развертки с использованием датчика пути.
- Наличие режима толщиномера.
- Возможность работы в иммерсионном режиме.
- Простой вызов наиболее часто встречающихся функций.
- Текстовое сопровождение настроек и протоколов контроля.
- Запись и воспроизведение звуковых комментариев.
- USB-порт связи с компьютером.
- Возможность работы с внешним USB Flash Drive.
- Полуавтоматическая настройка чувствительности дефектоскопа.
- Специализированная база данных для архивации и систематизации результатов контроля.
- Легкосъемная аккумуляторная батарея (с сохранением возможности заряда аккумуляторов внутри дефектоскопа и в процессе работы с ним).
- Малые габариты и масса.
Режим контроля качества акустического контакта. При этом возможна регулировка усиления, ВРЧ и других параметров. Состояние акустического контакта индицируется для режимов А- и В-развертки, а также протоколов контроля.
В дефектоскопе имеется режим «АРД», позволяющий осуществлять настройку чувствительности на заданную эквивалентную площадь (диаметр), а также определять эквивалентную площадь (диаметр) выявленного дефекта. В дефектоскоп встроена обобщенная АРД-диаграмма.
Предусмотрена возможность ввода в дефектоскоп с компьютера индивидуальных АРД-диаграмм для раздельно-совмещенных, фокусирующих и других специализированных преобразователей.
{second_description}| Методы ультразвукового контроля, реализуемые дефектоскопом | эхо-, зеркальный, зеркально-теневой (ЗТМ) | |
| Количество каналов приемовозбудителя | 2 (полностью идентичных) | |
| Параметры зондирующих импульсов на эквивалентной нагрузке (последовательное соединение резистора и конденсатора с номиналами, указанными в таблице, для замещения пьезоэлектрических преобразователей (ПЭП) | ||
| номинальное значение частоты УЗК, МГц, для дефектоскопа | основные значения | в соответствии с таблицей |
| дополнительные значения | 2,0; 4,0 | |
| амплитуда электрических колебаний | в соответствии с таблицей | |
| длительность на уровне 0,3 в режиме высокой амплитуды при двух периодах зондирующего импульса | в соответствии с таблицей | |
| Частота следования зондирующих импульсов, Гц | 25 ÷ 5000 | |
| Максимальная чувствительность приемного тракта | в соответствии с таблицей | |
| Динамический диапазон амплитудной характеристики при нелинейности не более 2 дБ, дБ, не менее | 18 | |
| Диапазон регулировки усиления (чувствительности), дБ | 0 ÷ 120 (с шагом 1) | |
|
Значения параметров зондирующих импульсов
|
Эквивалент
нагрузки
|
Максимальная чувствительность
приемника, мкВ, не менее
|
||||
|
Номинальное значение частоты УЗК, МГц
|
Длительность, мкс,
не более
|
Амплитуда, В, не менее
для режима амплитуды
|
||||
|
100%
|
10%
|
Емкость,
пФ
|
Сопротивление, Ом
|
|||
|
1,25
|
1,6
|
165
|
16
|
3000
|
–
|
40
|
|
1,82
|
1,2
|
40
|
||||
|
2,50
|
0,8
|
40
|
||||
|
5,00
|
0,4
|
45
|
||||
|
10,00
|
0,2
|
240
|
20
|
65
|
||
|
15,00
|
0,15
|
100
|
||||
|
25,00
|
0,08
|
100
|
||||
| Номинальное значение усиления дефектоскопа (номинальное значение условной чувствительности) при выявлении отверстия диаметром 6 мм на глубине 44 мм в образце СО-3Р (СО-2), дБ, не менее, для ПЭП с номинальным значением частоты 2,5 МГц и углом ввода | 0° | 55 |
| 40° | 75 | |
| Диапазон регулировки компенсированной отсечки, % высоты А-развертки от 65 до 75° | 0 ÷ 80 (с шагом 1) | |
| Количество задаваемых точек для одной характеристики ВРЧ, не более | 64 | |
| Количество элементов отображения на экране | 320 × 240 | |
| Режимы вывода информации на экран |
двухоконный,
полноэкранный |
|
| Типы разверток |
А-развертка: текущая; в режиме «Лупа»; в режиме «Огибающая»;
в режиме «Стоп-кадр» из сохраненного в памяти протокола; текущая и из сохраненного в памяти протокола (наложенное изображение); W-развертка (режим «Ход лучей»);
В-развертка; С-развертка
|
|
| Диапазон изменения длительности А-развертки, мкс, | в отключенном режиме «Развертка – плавная» | 4 ÷ 1020 (с шагом 4) |
| во ключенном режиме «Развертка – плавная» | 4 ÷ 1020 (с шагом 1) | |
| Диапазон изменения задержки А-развертки, мкс | 0 ÷ 10 (с шагом 0,1) | |
| 10 ÷ 1020 (с шагом 1) | ||
| Дополнительные индикаторы дефектоскопа (АСД) |
встроенный звуковой индикатор;
головные телефоны;
2 трехцветных световых индикатора «Дефект» |
|
| Количество зон временной селекции (ВС) | 1 или 2 | |
| Регулировка начала и конца зоны ВС, мкс | 0 ÷ 10 (с шагом 0,1) | |
| 10 ÷ 1020 (с шагом 1) | ||
| Количество порогов в зонах ВС и | для эхо-метода ЗТМ | 1 |
| теневого метода | 3 | |
| Величина порога АСД на экране, % высоты А-развертки | 5 ÷ 95 (с шагом 1) | |
| Диапазон измерения времени распространения УЗК, мкс | 0 ÷ 1020 | |
| Диапазон изменения углов ввода УЗК, град. | 0 ÷ 90 (с шагом 1) | |
| Диапазон изменения скорости распространения УЗК, м/с | 300 ÷ 30000 (с шагом 1) | |
| Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм | 1 ÷ 3000 | |
| Диапазон измерения толщины (для изделий из стали), мм | 0,4 ÷ 3000 | |
| Разрешающая способность измерения величины Y, мм | 0,01 | |
| Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, МБ | 32 | |
| Способ связи дефектоскопа и внешней ПЭВМ | USB | |
| Тип аккумуляторной батареи | Li-ion | |
| Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее | 7 | |
| Время полного заряда аккумуляторной батареи, ч, не более | 5 | |
| Масса, кг, не более | блока электронного (БЭ) | 2,65 |
| сетевого адаптера | 0,3 | |
| Габаритные размеры, мм, не более | БЭ (без ручки для переноски) | 169 × 222 × 52 |
| сетевого адаптера | 60 × 119 × 34 | |
