Дефектоскоп ультразвуковой УД2-140

УД2 140 - ультразвуковой дефектоскоп для неразрушающего контроля

1. Особенности
2. Характеристики
3. Комплект поставки

УД2-140 – современный прибор для контроля материалов изделий, сварных швов металлоконструкций и т.д., позволяющий осуществлять поиск дефектов видов нарушений сплошности и однородности с применением различных методов ультразвуковой диагностики (способов измерений). Дефектоскоп позволяет:

• определять координаты дефектов;
• производить измерения амплитуд сигналов от дефектов;
• фиксировать скорость распространения продольных и поперечных ультразвуковых колебаний в различных материалах;
• накапливать и сохранять результаты контроля с целью последующей их перезаписи в компьютер.

Особенности дефектоскопа УД2-140

• В дефектоскопе установлен яркий высококонтрастный дисплей с размером экрана 115×86 мм и логическим разрешением 320×240 точек американской фирмы PLANAR. Надо сказать, что в России примерно половина выпускаемых приборов имеют экран 320×240 точек, за рубежом дефектоскопы с экраном менее 320×240 точек за последние 15 лет практически не выпускаются.
• В УД2-140 частота кадров может достигать 100 кадров в секунду. Высокая частота смены кадров позволяет получить непрерывную картину изображения А-Скан при сканировании − такую же, как на аналоговых дефектоскопах с электронно-лучевой трубкой (но при этом яркость EL-дисплея гораздо выше, чем у трубки). Лучшие импортные дефектоскопы имеют частоту развёртки 60 кадров в сек. Многие из них оснащены качественными и дорогими электролюминесцентными дисплеями, но само по себе, это ещё не гарантирует большей частоты смены кадров.
• Вертикальная и горизонтальная шкалы развертки постоянно отображаются на экране.
• Размерность развертки можно установить в миллиметрах или микросекундах (аналогично дефектоскопу Panametrics NDT ™ EPOCH 4).

• Мнемосхема отображения расстояний меняет свой вид в зависимости от угла ввода и способа измерения расстояний.

Угол ввода	Способ измерения расстояния				Вид мнемосхемы
0°
90°
≠ 0°
≠ 90°

• Размерность координат (глубины) можно установить в миллиметрах или микросекундах.
• В «максимальной» версии дефектоскопа УД2-140 ЭКСПЕРТ используется 5 режимов регистрации с многократной записью. Имеется возможность заказать дефектоскоп с любой комбинацией из 5 режимов регистрации − всего 32 варианта.
• УД2-140 позволяет производить записи (при многократной регистрации по времени, по датчику пути, по отдельным точкам) с возможностью масштабирования как до, так и после сохранения информации в памяти дефектоскопа (а также при просмотре сделанных записей и при распечатке результатов). Некоторые дефектоскопы делают запись только копии экрана, при этом иногда приходится повторно контролировать проблемный участок. Ниже приведены распечатки сканирования, выведенные с разным масштабом:


Сканирование образца МД4-0-14 (высота образца 195 мм, плоскодонное глухое отверстие Ø 1,6 мм, глубиной 15 мм).

• Дефектоскоп УД2 140 обладает большим объёмом памяти. Несмотря на то, что возможность масштабирования требует значительного объема памяти, УД2-140 позволяет делать большое количество записей, а по разнообразию типов записей не имеет аналогов.
• В дефектоскопе УД2-140 по ТУ нормируется 73 технических параметра.
• Для удобства управления используется две клавиатуры: универсальная и функциональная. Универсальная клавиатура позволяет управлять всеми режимами прибора одной левой рукой. Быстрый доступ к любой из почти 100 виртуальных кнопок обеспечит функциональная клавиатура и иерархическая структура меню.
• Дефектоскоп прост в управлении, в основном это достигается благодаря специально разработанной, интуитивно-понятной структуре меню. Для работы с прибором не требуется специальное обучение.
• Динамический характер пиктограмм, т.е. изменение вида пиктограмм в зависимости от установленной функции или параметра, обеспечивает наглядность и простоту управления.

• УД2-140 обладает повышенной точностью определения координат. Измерение координат обеспечивается качественными датчиками, прецизионной аппаратурой и высокоточными вычислениями. Не все выпускаемые дефектоскопы нормируют этот параметр (не путать с измерением толщины).

• УД2-140 позволяет работать с ПЭП как отечественного производства с фиксированными частотами − 10 МГц; 5 МГц; 2,5 МГц; 1,8 МГц; 1,25 МГц; так и с импортными (т.е. со встроенным контуром) в частотном диапазоне от 1,25 до 10 МГц.
• Трансформируемый корпус позволяет поворачивать дисплей на угол от 0 до 90°, что обеспечивает удобство при эксплуатации прибора в любых условиях.
• УД2-140 − единственный дефектоскоп с поворотной панелью управления (гарантируется не менее 10000 циклов сложения/разложения корпуса).
• УД2-140 примерно в 1,5 раза легче и от 2 до 4 раз меньше любого однотипного прибора. сравнение корректно проводить между однотипными дефектоскопами, т.е. имеющими большой электролюминесцентный экран (320х240 точек) и близкое время непрерывной работы (около 8 часов).

Дефектоскоп УД2-140 – технические характеристики

Тип дисплея	электролюминесцентный
Разрешение дисплея, точек	320 × 240
Размер дисплея, мм	115 × 86
Частота смены кадров, кадров/сек	до 100
2 строба	задержка 0 - 999,9 (с шагом 0,1) мкс; ширина 0 - 99,9 (с шагом 0,1) мкс
Отсечка	0 - 99% от высоты экрана с шагом 1%; ослабление 0 - 20 (с шагом 1) дБ
Углы ввода УЗК ПЭП, градусы	0°; 10-85°; 90° (с шагом 0,1°)
Скорость контроля, мм/мкс	0,5 - 9,99
Регулировка усиления, дБ	110 (0 - 80 с шагом 0,5)
Абсолютная чувствительность, дБ	105
Погрешность измерения амплитуды, ручной и автоматический режимы, дБ	± (0,5+0,03N)
Рабочие частоты, МГц	1,25; 1,8; 2,5; 5; 10
Диапазон зоны контроля, по стали, мм	3000
Нуль глубиномера (время призмы), мкс	0,00 - 99,95 (с шагом 0,05)
Погрешность измерения расстояния, мм	± (0,5+0,01H)

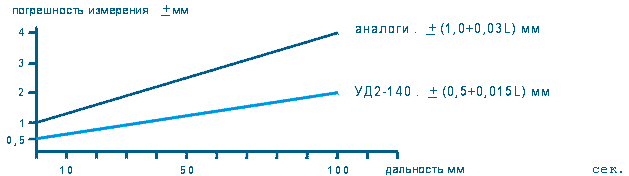

Погрешность измерения координат, мм	± (0,5+0,015L)
Дополнительные функции	- "заморозка" максимального сигнала - стоп-кадр, - выбор размерности развертки - мм/мкс, - выбор размерности отображения расстояний - мм/мкс, - индикатор ХОД ЛУЧА, - индикатор КОЛИЧЕСТВО ПЕРЕОТРАЖЕНИЙ, - звуковая сигнализация МИНИМАЛЬНОЙ ТОЛЩИНЫ прозвучивания, - увеличенное изображение А-скан, - автоматическая регулировка чувствительности, - координатная сетка, - часы и календарь
ВРЧ	до 20 точек; динамический диапазон - 60 дБ; крутизна - 20 дБ/мкс
АРК	до 20 точек; 2 дополнительные линии на расстоянии до 20 дБ от основной
Режимы регистрации	- А-скан или параметры - до 500 записей; - A-L регистрация амплитуды с записью по длине   длина пути - до 2984 мм, разрешение по длине - 1 мм, запись до 45 участков;     - ГЛУБИНОМЕР:         - H-T (временная развертка) время развертки - 5-25 (с шагом 5) сек, запись до 290 участков; - H-L (с использованием датчика пути)   длина пути - до 3000 мм, разрешение по длине - 1 мм, запись до 45 участков по 3 м; - H (одиночные записи) - до 27000 записей; - B-СКАН (временная развертка) время развертки - 5-25 (с шагом 5) сек
Связь с компьютером	интерфейс - RS-232; скорость обмена - 9600-57600 б/сек
Аккумулятор	встроенный, продолжительность работы-8 ч., зарядка ускоренная-3,5 ч.
Диапазон рабочих температур	от -20оС до +50оС
Исполнение	IP66
Материал корпуса	композитный пластик
Поворот панели дисплея, градусов	относительно аппаратного модуля на угол от 0 до 90o
Габариты, Д × Ш × В, мм	210 × 140 × 65
Вес, кг	1,8 кг

Гарантийное обслуживание

• стандартно - 1 год,
• дополнительный (2-й) год гарантийного обслуживания – 1600 руб.,
• по отдельному договору предоставление гарантийного обслуживания до 4-х лет.

Комплект поставки ультразвукового дефектоскопа УД2-140

Стандартная комплектация:

• дефектоскоп УД2-140
• блок питания,
• 6 ПЭП по выбору,
• комплект ремней,
• кабель дефектоскоп-ПК,
• диск с программным обеспечением,
• комплект эксплуатационной документации (РЭ,МП, ПС),
• контейнер для ПЭП,
• сумка

Дополнительная комплектация:

1. Кабель BNC / LEMO-00
2. Переходник BNC / LEMO-00
3. ПЭП П111-2,5-01
4. ПЭП П112-5,0-01
5. ПЭП П121-1,8-40-01
6. ПЭП П121-1,8-50-01
7. ПЭП П121-1,8-60-01
8. ПЭП П121-2,5-40-01
9. ПЭП П121-2,5-50-01
10. ПЭП П121-2,5-60-01
11. ПЭП П121-2,5-65-01
12. ПЭП П121-5,0-40-01
13. ПЭП П121-5,0-50-01
14. ПЭП П121-5,0-60-01
15. ПЭП П121-5,0-50-02
16. ПЭП П121-5,0-60-02
17. ПЭП П121-5,0-65-02
18. ПЭП П121-5,0-70-02
19. Протектор для П111-2,5-01
20. Линии задержки для П111-2,5-01
21. Втулка для крепления линий задержки
22. Датчик пути (ДП) с комплектом для крепления к ПЭП
23. Комплект для крепления ДП к ПЭП заказчика

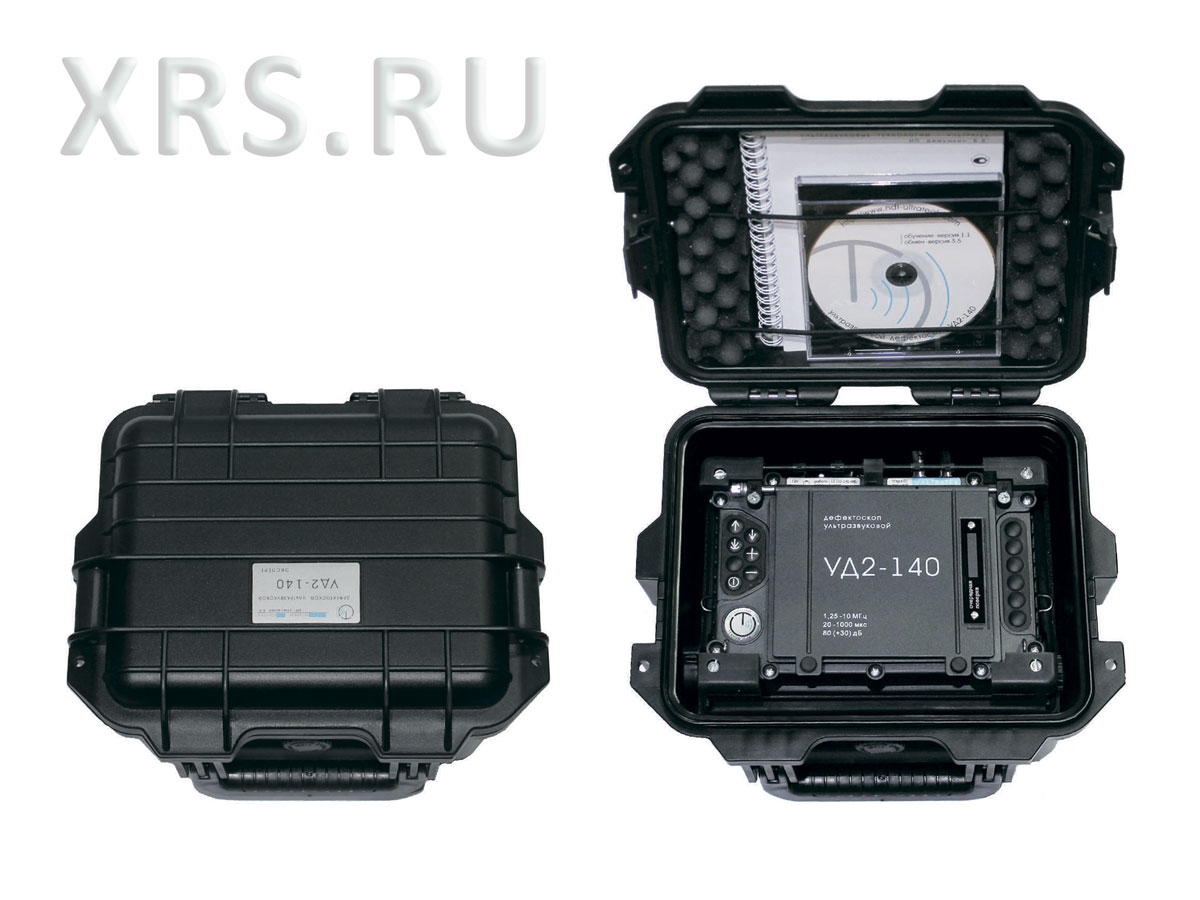

24. Ударопрочный кейс для дефектоскопа (маленький)
25. Ударопрочный кейс для дефектоскопа (большой)
26. Сумка для переноски дефектоскопа и полного комплекта принадлежностей
27. Руководство по эксплуатации (ламинированный вариант)
28. Обучающая программа
29. Контейнер для ПЭП
30. Блок питания
31. Аккумулятор
32. Внешний звуковой излучатель
