- Апертура 16:64PR + 2 ультразвуковых канала, соответствующие международным стандартам.
- Совместимость с существующими датчиками ФАР (линейная, двойная линейная и двойная матричная решетка) и существующими сканерами (до 3 осей).
- Встроенный калькулятор расчетов законов фокусировки (секторный, линейный и комбинированный) для всех изделий с помощью ПО Capture.
- Высокая скорость контроля благодаря частоте зондирующего импульса до 20 кГц.
- Большая база преобразователей, призм и сканеров, внесенных в память прибора.
- Большая встроенная библиотека геометрии сварных швов.
- Простая калибровка призм и преобразователей.
- Настройка скорости ультразвуковых импульсов.
Модельный ряд
Модельный ряд представлен 3 версиями дефектоскопа, которые отличаются между собой некоторыми функциональными возможностями и особенностями.
- 16:64PR
- 16:64PR TFM16
- 16:64PR TFM64
Общими для всех моделей будут следующие функции и особенности:
- Режим ФАР и режим TOFD
- Линейный массив и двойной линейный массив
- Геометрия пластины и сварного шва
- Сканирование до 2 координатных осей
- Линейное, секторное и комбинированное сканирование
- Активная апертура до 16 элементов
- Функция плана сканирования
- Скорость/датчик/ВРЧ и АРД калибровки
- Частота зондирующего импульса до 12 кГц
- Настраиваемый макет и отчетность
- Встроенные инструменты анализа
Особенности каждой модели приведены в следующей сводной таблице.

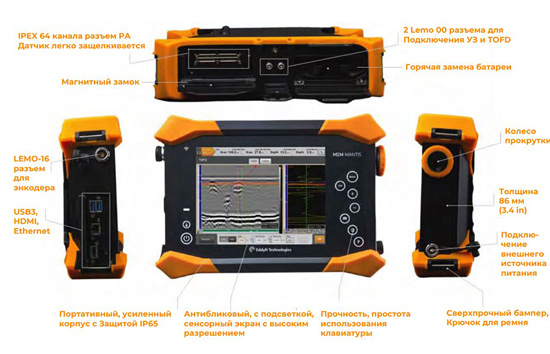

| Особенности | Модель | ||
| MANTIS 16:64PR | MANTIS 16:64PRTFM16 | MANTIS 16:64PRTFM64 | |
| Геометрия трубы и сварного шва (диаметр и длина) | − | + | + |
| Импорт 2D DXF-файлов для наложения CAD | − | + | + |
| Геометрия сварного шва сопла и скругления | − | − | + |
| Сканирование до 3 координатных осей | − | − | + |
| ЧЗИ до 20 кГц | − | − | + |
| Матричный ПЭП и раздельно-совмещенный матричный ПЭП | − | − | + |
| Запись FMC (метод полноматричного захвата) | − | − | + |
| TFM в прямых режимах (LL или TT) | − | + | + |
| TFM в непрямых и преобразованных режимах | − | − | + |
| Расчет TFM с использованием 16 элементов | − | + | + |
| Расчет TFM с использованием 32 элементов | − | − | + |
| Расчет TFM с использованием 64 элементов | − | − | + |
| TFM разрешение 65 000 пикселей | + | + | + |
| Наименование параметра | Значение |
| Общие характеристики | |
| Габаритные размеры, мм | 311× 88 × 220 |
| Масса, кг | 3,7 |
| Питание | 2 Li-Ion батареи (94 А·ч; 15 В; 5,67 А) |
| Время автономной работы, ч | До 6 |
| Разрешение экрана, пиксели | 1024 × 768 |
| Размеры дисплея, диагональ, см | 21,4 |
| Память | 128 ГБ |
| Возможности | |
| Связь с компьютером | Ethernet, Wi-Fi, USB |
| Разъем для монитора | USB 3.0 (×1), USB 2.0 (×3) |
| IPEX PA разъем | 2 × LEMO 00 разъем (1PR/1R) |
| Подключение 3-осевого сканера | I/O 12TTL (5B/24B), 6 пиновый разъем |
| Условия эксплуатации | |
| Степень защиты | IP65 |
| Диапазон рабочих температур, °C | −10...+45 |
| Диапазон температур хранения, °C | −10...+60 |
| Испытание на падение | Согласно MIL STD-810G |
| Фазированные решетки | |
| Максимальная активная апертура | До 16 каналов |
| Сканирование | Линейное, секторное, комбинированное, законы CIVA |
| Метод фокусировки | Глубина по вертикали, траектория звука, проекция |
| Общее количество каналов | 64 |
| До 6 датчиков/до 8 групп/до 2048 законов фокусировки | Калькуляция законов фокусировки (пластины, трубы, сварные швы и т.д.) |
| Режим TFM | |
| Преобразование каналов от 16 до 64 | Максимальное количество точек изображения TFM: до 1 Mpi (постобработка) |
| Максимальная частота обновления | До 80 кадров в секунду |
| Траектория звука | Прямой (L или S), непрямой и конвертированный режимы |
| Отображение сигнала | A-Scan, B-Scan, C-Scan, D-Scan, эходинамика, вид сверху, вид сбоку, 3D-вид |
| Генератор импульсов | |
Каналы ФАР |
Прямоугольный и отрицательный импульс Напряжение от 12 до 90 В (1 В шаг) Ширина импульса от 35 до 1250 нс Время отклика <6 нc |
TOFD каналы |
Прямоугольный и отрицательный импульс Напряжение от 12 В до 200 В (1 В шаг) Ширина импульса от 35 до 1250 нс Время отклика <5 нc |
| Приемник | |
Каналы ФАР |
Входное сопротивление 50 Ом Частотный диапазон 0,4–20 МГц Макс. входной сигнал 2 Vpp Усиление до 120 дБ (0,1 дБ шаг) |
TOFD каналы |
Входное сопротивление 50 Ом Частотный диапазон 0,6–25 МГц Макс. входной сигнал 2 Vpp Усиление до 120 дБ (0,1 дБ шаг) |
| Сбор данных | |
| Сбор данных | А-скан / Пики амплитуд |
| Частота, кГц | До 40 |
| Сжатие данных | До ×32 |
| Вид 3D/наложение изображения | Ограничение емкостью SSD-диска |
