Дефектоскоп ультразвуковой GEKKO

GEKKO — универсальный ультразвуковой дефектоскоп, который сочетает в себе классический метод ультразвукового контроля, метод TOFD, контроль в режиме фазированных решеток, а также методы TFM (Total Focusing Method, метод общей фокусировки) и FMC (Full Matrix Capture, метод полноматричного захвата).

Описание прибора

Дефектоскоп GEKKO полностью адаптирован к использованию в полевых условиях. Сенсорный дисплей снабжен антибликовым покрытием и устойчив к царапинам. Исполнение корпуса соответствует степени защиты IP66. Диапазон рабочих температур прибора составляет от −10 до +45 °C. GEKKO работает от двух съемных литий-ионных аккумуляторов, время автономной работы — 6 часов.

Дефектоскоп имеет встроенную память емкостью 256 ГБ, что позволяет сохранять данные измерений и экономит время при работе в полевых условиях. Прибор оснащен разъемами USB и Ethernet-разъемом, также есть возможность подключения Wi-Fi: все это позволяет ускорить передачу данных на компьютер и дистанционно управлять прибором при помощи программы TeamViewer.

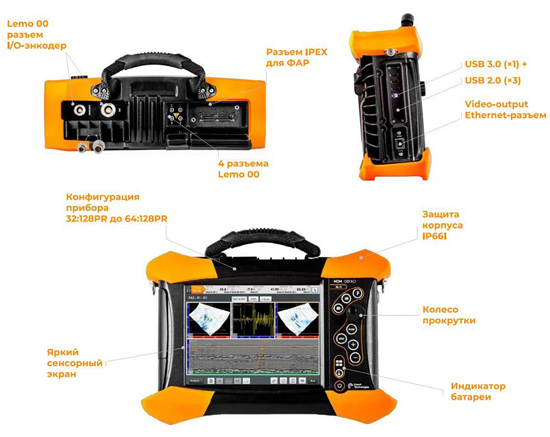

Внешний вид дефектоскопа GEKKO

Методы TFM и FMC

TFM и FMC являются методами сбора данных. В режиме FMC (метод полноматричного захвата) один элемент преобразователя генерирует импульс, а все остальные элементы принимают отраженные сигналы, генерируя А-сканы. Процесс повторяется до тех пор, пока не сработает каждый элемент решетки и не будут получены все возможные комбинации передачи-приема сигнала.

Режим TFM (метод общей фокусировки) представляет собой процесс реконструкции изображения, который использует элементарные A-сканы, собранные в режиме FMC. Один и тот же набор данных FMC может быть источником нескольких TFM-изображений. Метод TFM предусматривает взаимодействие всех элементов решетки и всех импульсов в конкретной области сканирования. Таким образом, если применяется датчик на фазированных решетках с 64 элементами, формируется В-скан с очень широким пространственным разрешением в пределах одной длины волны.

Преимущества прибора

  • Встроенное ПО для всех методов контроля.
  • Простой, интуитивно понятный пользовательский интерфейс.
  • Совместимость с преобразователями и сканерами от разных производителей.
  • Большая база преобразователей и сканеров, уже внесенных в память прибора.
  • Быстрая настройка прибора благодаря удобным мастерам калибровки.
  • Режим мульти-групп для контроля сварных швов.
  • Высокое разрешение изображения и высокое соотношение сигнал/шум.
  • Контроль деталей сложной геометрии и контроль неровных поверхностей методом TFM.
  • Удобные инструменты для работы с TFM, включая калибровку ВРЧ.
  • Генерация образа сварного соединения во время контроля.
  • 3-осевое сканирование для создания коррозионной карты контроля.
  • Возможность создания карты коррозии площадью до 5 × 5 метров с шагом 1 мм.
  • Возможность работы с преобразователями, состоящими из 128 элементов.

Модельный ряд

Модельный ряд представлен 8 версиями дефектоскопа, которые отличаются между собой функциональными возможностями и особенностями:

  • 32:128PR
  • 32:128PR TFM32
  • 64:64PR
  • 64:64PR TFM64
  • 32:128PR TFM64
  • 64:128PR
  • 64:128PR TFM64
  • 64:128PR TFM128

Общими для всех моделей будут следующие функции и особенности:

  • Режим ФАР и режим TOFD
  • Линейный массив и двойной линейный массив
  • Геометрия пластины и сварного шва
  • Линейное, секторное и комбинированное сканирования
  • Активная апертура до 16 элементов
  • Функция плана сканирования
  • Скорость/датчик/ВРЧ и АРД калибровки
  • Частота зондирующего импульса до 12 кГц
  • Настраиваемый макет и отчетность
  • Встроенные группы анализа
  • Геометрия трубы и сварного шва (диаметр и длина)
  • Многопользовательский интерфейс
  • Импорт 2D DXF-файлов для наложения CAD
  • Геометрия сварного шва сопла и скругления
  • Сканирование до 3 координатных осей
  • Частота зондирующего импульса до 20 кГц
  • Матричный ПЭП и раздельно-совмещенный матричный ПЭП
  • 4 независимых канала Р/С для ФАР и TOFD
  • Активная апертура с использованием 32 элементов

Особенности каждой модели приведены в сводной таблице.

Особенности

Модель

GEKKO
32:128PR

GEKKO 32:128PR
TFM32

GEKKO
32:128PR
TFM64

GEKKO
64:64PR

GEKKO 64:64PR
TFM64

GEKKO
64:128PR

GEKKO
64:128PR
TFM64

GEKKO
64:128PR
TFM128

Запись FMC (метод полноматричного захвата)

+

+

+

+

+

Активная апертура с использованием 64 элементов

+

+

+

+

+

До 128 зондирующих элементов / 2 × 64 зондирующих элементов

+

+

+

+

+

+

TFM в прямых режимах (LL или ТТ)

+

+

+

+

+

TFM в непрямых и преобразованных режимах

+

+

+

+

+

Расчет TFM с использованием 16 элементов

+

+

+

+

+

Расчет TFM с использованием 32 элементов

+

+

+

+

+

Расчет TFM с использованием 64 элементов

+

+

+

+

Расчет TFM с использованием 128 элементов

+

Адаптивный модуль TFM до 64 элементов

опция

опция

опция

TFM разрешение 65 000 пикселей

TFM разрешение 250 000 пикселей

+

+

+

+

+

Наименование параметра Значение
Общие характеристики
Габаритные размеры, мм 410 × 126 × 284
Масса, кг 6,4
Питание 2 Li-Ion батареи; 94 А·ч; 15 В; 5,67 А
Время автономной работы, ч До 6
Разрешение экрана, пиксели 1024 × 768
Размеры дисплея, диагональ, см 26,4
Память 256 ГБ
Возможности
Связь с компьютером Ethernet, Wi-Fi, USB
Разъем для монитора USB 3.0 (×1), USB 2.0 (×3)
IPEX PA разъем LEMO 00 разъем (4P/R)
Подключение 3-х осевого сканера I/O 12TTL (5B/24B), 6 пиновый разъем
Условия эксплуатации
Степень защиты IP66
Диапазон рабочих температур, °C −10...+45
Диапазон температур хранения, °C С батареями: −20...+60
Без батарей: −20...+70
Испытание на падение Согласно MIL STD-810G
Фазированные решетки
Конфигурации ФАР (32:128, 64:64, 64:128) Линейное, секторное, составное
Активная апертура до 65 каналов CIVA-вычисление фазированной лучевой технологией
До 2048 законов фокусировки Калькуляция законов фокусировки (пластины, трубы, сварные швы и т.д.)
Оцифровка
Оцифровка 64 канала 16-битное разрешение по амплитуде
Регулируемые фильтры Частота дискретности до 1 000 Гц
Глубина оцифровки До 65 000 бит
Режимы FMС/TFM
Количество элементов До 128 (TFM)
Разрешение До 4 мегапикселей при обработке
Частота обновления До 110 МГц
Мастер калибровки 8 ручных и 1 автоматическая настройка
Генератор импульсов


Каналы ФАР
Прямоугольный импульс
Напряжение от 12 до 128 В (1 В шаг)
Ширина импульса от 35 до 1250 нс
Время отклика <6 нc


TOFD каналы
Прямоугольный и отрицательный импульс
Напряжение от 12 В до 200 В (1 В шаг)
Ширина импульса от 30 до 1250 нс
Время отклика <5 нc
Приемник


Каналы ФАР
Входное сопротивление 50 Ом
Частотный диапазон 0,4–20 МГц
Макс. входной сигнал 2 Vpp
Усиление до 120 дБ (0,1 дБ шаг)


TOFD каналы
Входное сопротивление 50 Ом
Частотный диапазон 0,6–25 МГц
Макс. входной сигнал 1,4 Vpp
Усиление до 120 дБ (0,1 дБ шаг)
Сбор данных
Сбор данных А-скан / Пики амплитуд
Частота, кГц До 40
Сжатие данных До ×32
Вид 3D/наложение изображения Ограничение емкостью SSD-диска
