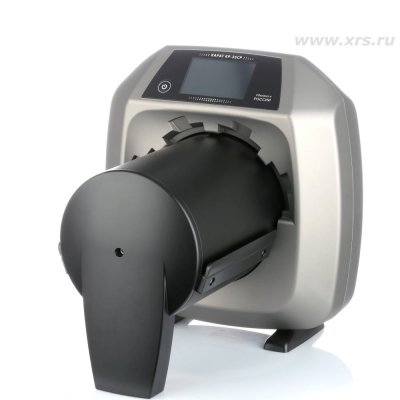

Комплекс цифровой радиографии Карат КР (КР-35СР/КР-35ВР + X-Vizor)

Основным назначением комплекса цифровой радиографии (КЦР) Карат КР является обеспечение оперативной беспленочной рентгенографии как в стационарных условиях заводских лабораторий, так и при проведении выездных работ. КЦР изготавливается в соответствии с ТУ 4276-002-69192869-2014 и имеет две модификации, отличающиеся величиной разрешения: 35СР — стандартное разрешение, 35ВР — высокое разрешение.

Принцип работы с комплексом Карат КР следующий: оператором производится экспозиция объекта контроля на запоминающую пластину, далее пластина устанавливается в устройство подачи сканера и происходит её автоматическое сканирование с последующим удалением данных (стирание пластины можно отключить в настройках сканера). После завершения операции сканирования изображение выводится на экран компьютера для дальнейшей расшифровки оператором. Конструкция комплекса позволяет обрабатывать пластины шириной от 2 до 35,4 см без использования дополнительного адаптера и, в зависимости от размера, считывать до четырех запоминающих пластин единовременно, при этом изображение каждой из одновременно сканируемых пластин сохраняется в отдельном файле. Компьютер для управления комплексом и для расшифровки полученных изображений может быть подключен через Ethernet кабель или Wi-Fi.

Удобство работы с КЦР в полевых условиях обусловлено возможностью управления с сенсорного экрана, а также поддержкой автономной работы до 6 часов от литий-ионного аккумулятора 24V (приобретается отдельно). При выполнении запроса сканирования без активного подключения к компьютеру изображение сохраняется на карте памяти SDHC.

Программное обеспечение позволяет изменять такие параметры работы комплекса как: напряжение фотоэлектронного умножителя, скорость вращения лазера и его мощность. Кроме того, есть возможность изменять разрешение сканирования, а в модификации 35ВР дополнительно предусмотрена регулировка пятна лазера в пределах 12,5 — 50 мкм. В базовой комплектации ПО имеет стандартные наборы настроек; так же по желанию заказчика оно может быть доработано и приспособлено к более узкоспециализированным задачам.

Особенности ПО X-Vizor

Программное обеспечение X-Vizor предоставляет широкие возможности для работы с отсканированным материалом: сохранение полученных файлов, их объединение в базы данных, архивирование и первичное редактирование. В редакторе можно выполнить обрезку и вращение изображения, наложение, изменение контрастности и глубины цвета (от 6 до 18 бит), инвертирование и пр. X-Vizor так же поддерживает возможность сохранения файлов в различных форматах: .png, .jpg, .tiff, .bmp, .xvz, .xyz и .diconde.

Возможности программы позволяют проводить автоматический анализ снимков с целью поиска, определения физических характеристик и последующей классификации дефектов. В зависимости от выбора оператора на основании собранных данных составляются протокол контроля и заключение в соответствии с требованиями выбранного нормативного документа.

Особенности запоминающих пластин

Запоминающие пластины (ЗП) обладают всеми положительными качествами обычной рентгеновской плёнки, при этом не имея её главных недостатков — не восприимчивы к дневному освещению и не требуют проявки в специально подготовленном помещении.

Основными характеристиками пластин являются: высокая контрастность, повышенная чувствительность к рентгеновскому излучению, многоразовость. Для получения качественного изображения требуется меньшее время экспозиции, за счет чего снижается наработка и износ рентгеновского аппарата и радиационная нагрузка на рабочий персонал.

Продление срока службы пластин обеспечивается использованием жестких или гибких кассет либо защитных конвертов. При бережном обращении ЗП выдерживает до 1000 рабочих циклов и более.

Электрические характеристики устройства

Напряжение питания постоянным током, В

 24

Максимальные колебания напряжения питания, %

 ± 10

Максимальные потребление тока, А

5

Мощность, Вт

<120

Степень защиты

IP20

Электрические характеристики, блок питания

Напряжение питания переменным током, В

100–240

Максимальные колебания сетевого напряжения, %

±10

Частота сети, Гц

50–60

Класс защиты

I

Степень

IP20

Категория перенапряжения

II

Мощность, Вт

<140

Максимальные потребление тока, А

2

Лазер КЦР КАРАТ КР-35ВР

Класс лазера в соответствии с EN 60825-1:1994-03 + A1:2002-07 + A2:2001-03

Длина волны, нм

635

Мощность, Вт

0,80

Уровень шума

Режим ожидания, дБ(А)

0

Готов к считыванию, дБ(А)

≈ 37

При считывании, дБ(А)

≈ 55

Общие технические характеристики

Габаритные размеры (Ш x В x Г), мм

370 × 400 × 470

Вес, кг

≈ 17,5

Максимальная ширина сканируемых пластин, мм

354

Мощность, Вт

<140

Степень загрязненности

2

Максимальный уровень шума, дБ(A)

<60

Карта памяти

Тип

SDHC

Максимальная емкость, ГБ

32

Система файлов

FAT32

Класс скорости

≥4

Параметры окружающей среды при эксплуатации

Температура, °C

+10 ... +35

Относительная влажность воздуха, %

20 ÷ 90

Давление воздуха, гПа

750 ÷ 1060

Высота над уровнем моря, м

<2000

Параметры окружающей среды при хранении и транспортировке

Температура, °C

−20 ... +60

Относительная влажность воздуха, %

10 ÷ 95

Давление воздуха, гПа

750 ÷ 1060

Высота над уровнем моря, м

<16000

Параметры окружающей среды при эксплуатации запоминающих пластин

Температура, °C

+18 ... +45

Относительная влажность воздуха, %

<80
Наименование Количество
Сканер Карат КР 1 шт.
Сетевой Ethernet кабель 1 шт.
Карта памяти SDHC 4 ГБ 1 шт.
Стилус 1 шт.
Блок питания AC 220V/DC 24V 1 шт.
Сетевой кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
