Рентгенографическая система Арион-50.25.35.10 с автоматизированной тележкой

Рентгенографическая система Арион-50.25.35.10 предназначена для проведения радиографического контроля крупногабаритных изделий.

В системе могут использоваться рентгеновские аппараты постоянного тока с максимальным анодным напряжением 200 кВ. Камера радиационной защиты ослабляет первичное и рассеянное излучение до регламентируемых действующими нормативными документами значений и обеспечивает радиационную безопасность персонала. Приемником рентгеновского излучения может быть радиографическая пленка или цифровой плоскопанельный детектор.

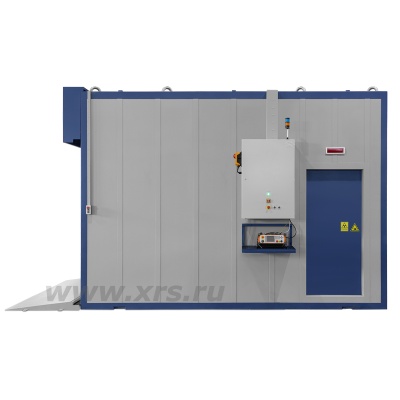

Рентгенозащитная камера системы

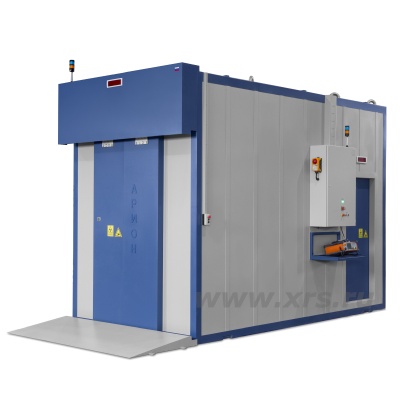

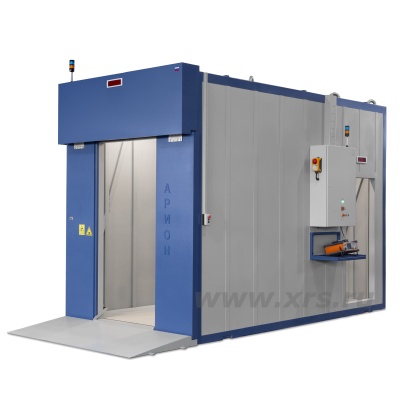

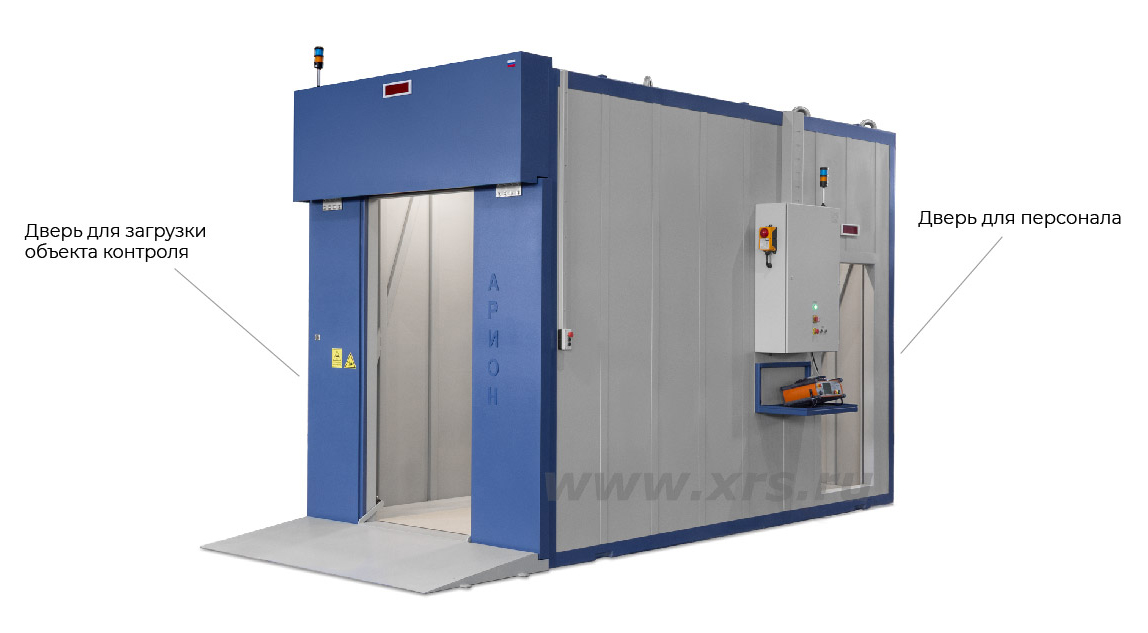

Рентгенозащитная камера представляет собой каркасную конструкцию из свинца и стали с двумя рентгенозащитными дверными проемами: откатные двери для загрузки объекта контроля и откатная дверь для персонала. Открытие и закрытие дверей автоматизировано. Внутри камеры находится потолочный манипулятор для позиционирования излучателя рентгеновского аппарата.

Загрузка объекта контроля

Система предназначена для контроля крупногабаритных и тяжелых объектов, поэтому оснащена специальными приспособлениями для их перемещения.

Для загрузки объекта контроля в камеру используется автоматизированная транспортировочная тележка. На тележке находится съемный поворотный стол диаметром 600 мм. Стол обеспечивает вращение объекта контроля на 360°, угол поворота фиксируется стопорным механизмом. Тележка работает от аккумуляторной батареи, уровень заряда отображается на индикаторе. Зарядка — через зарядную станцию от сети 220 В.

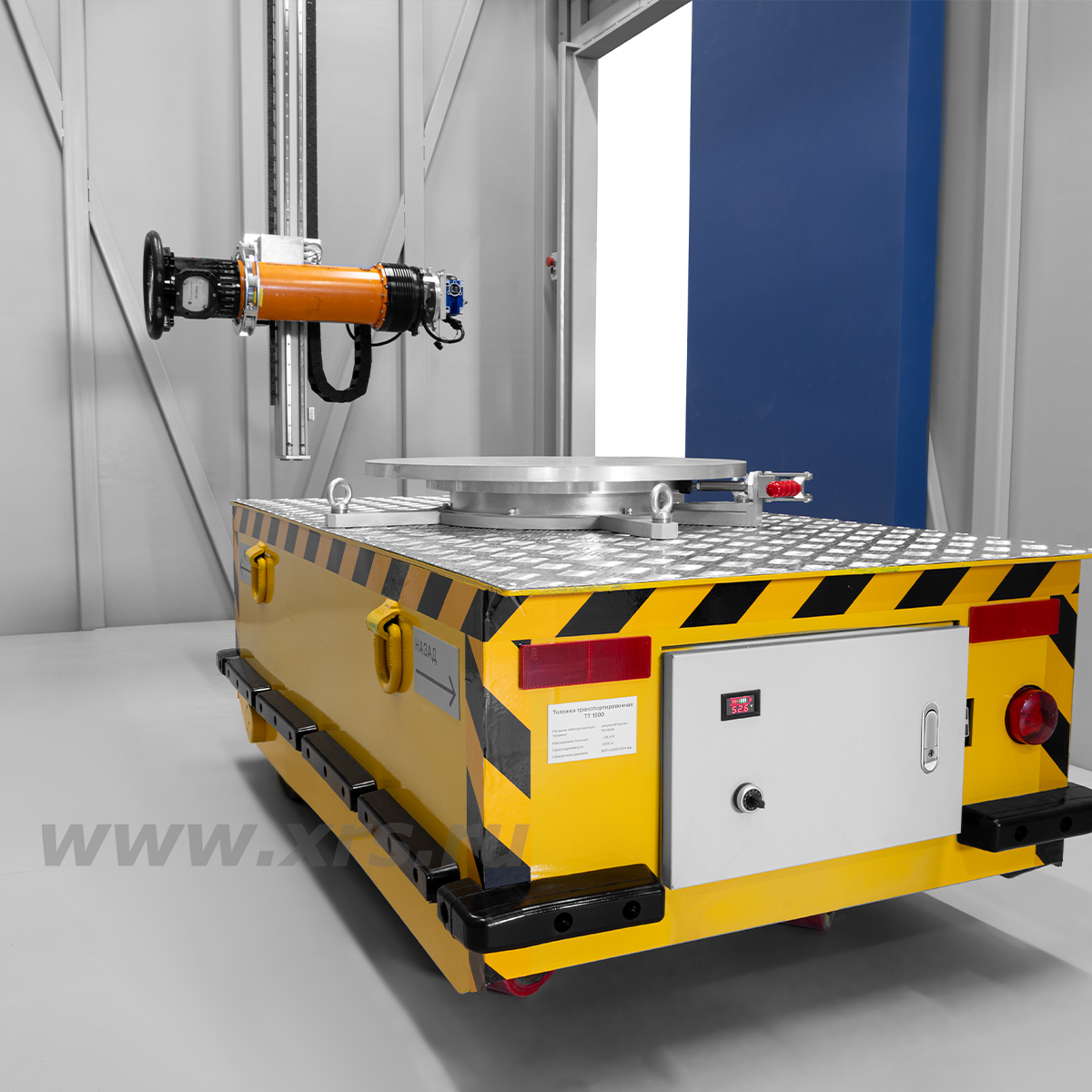

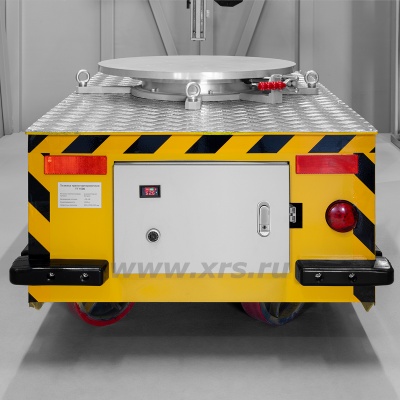

Транспортировочная тележка с установленным поворотным столом

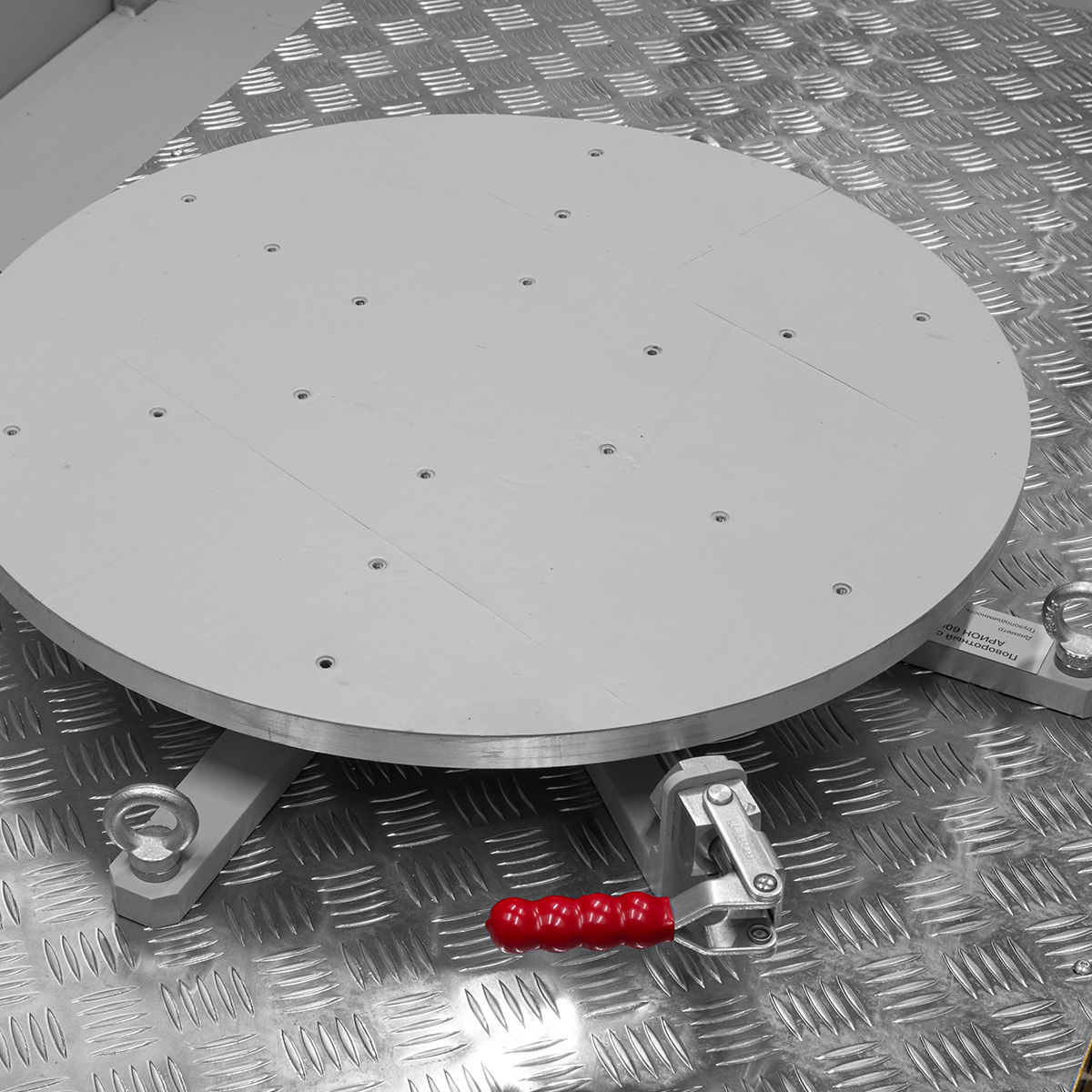

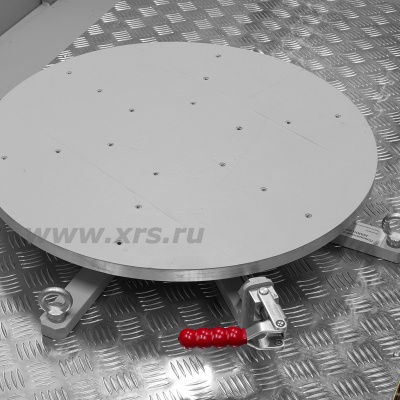

Резьбовые отверстия на столе предназначены для крепления оснастки, фиксирующей объект контроля

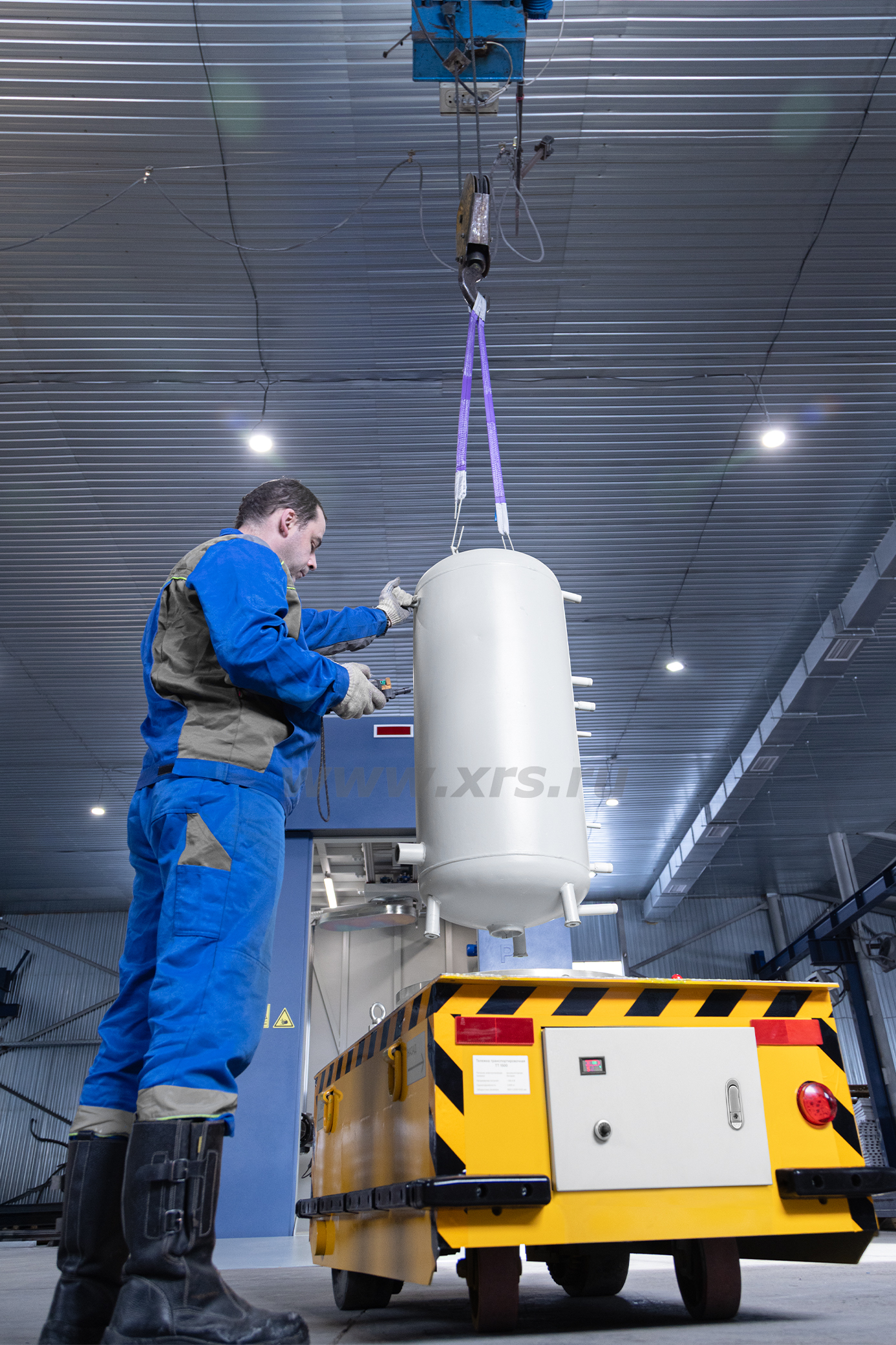

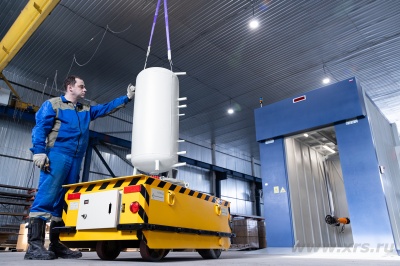

Установка объекта контроля на транспортировочную тележку

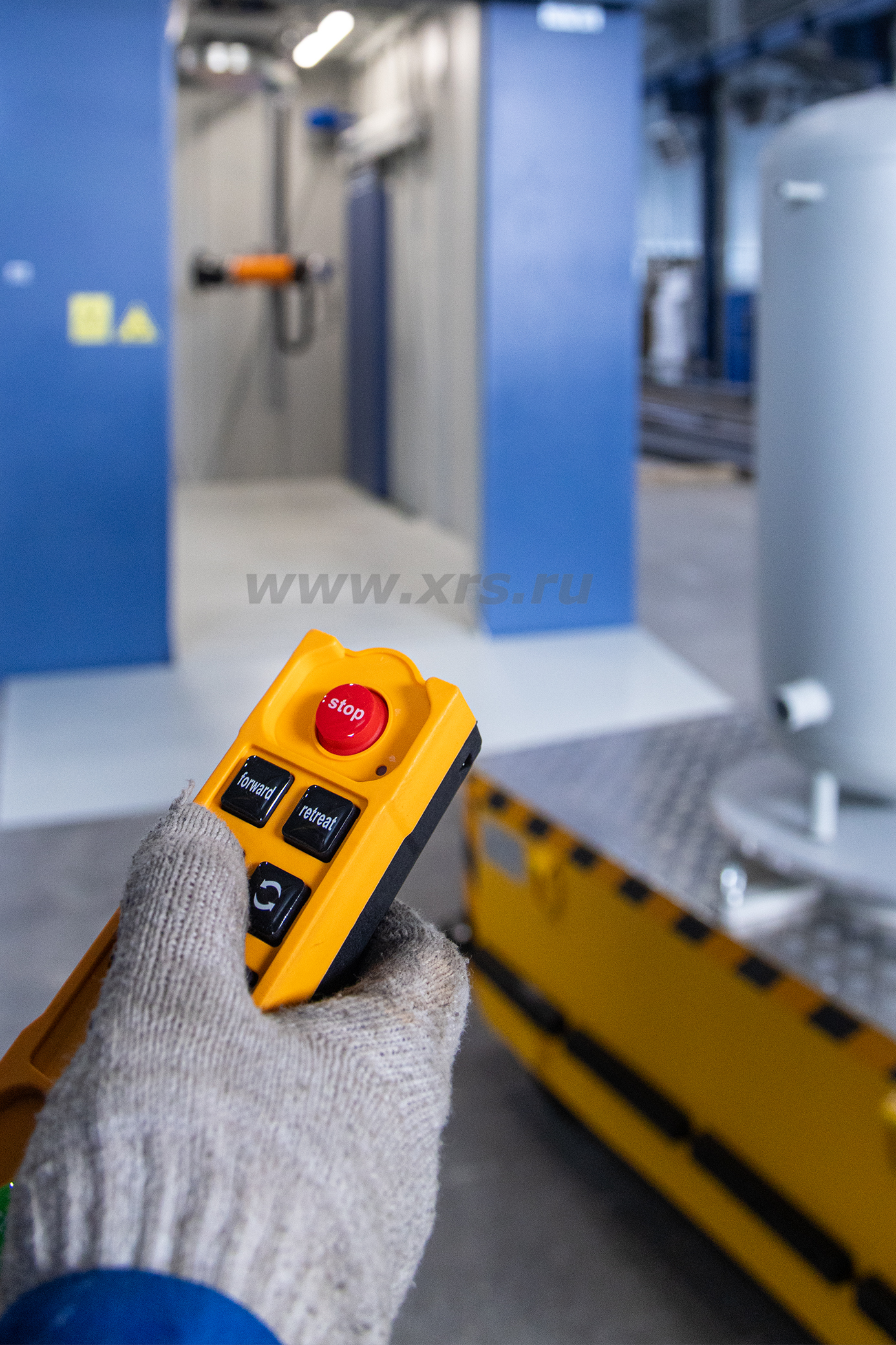

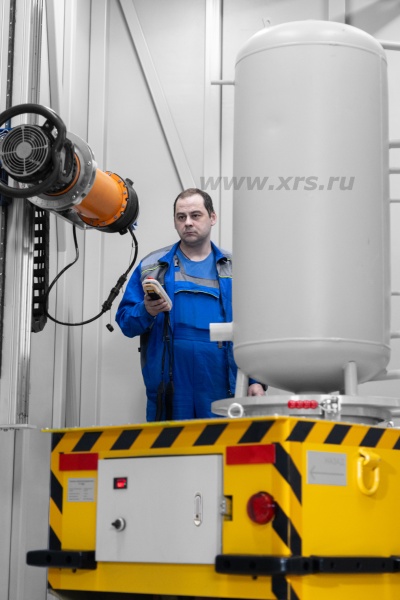

Оператор управляет движением тележки с помощью беспроводного пульта

Для удобного въезда тележки в конструкции камеры предусмотрен приставной пандус и автоматический мостик. Мостик закрывает зазор между пандусом и камерой: когда двери полностью открыты, он автоматически опускается; когда оператор нажимает кнопку закрытия, он автоматически поднимается.

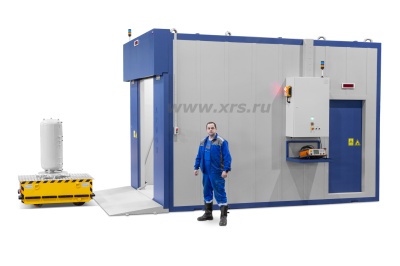

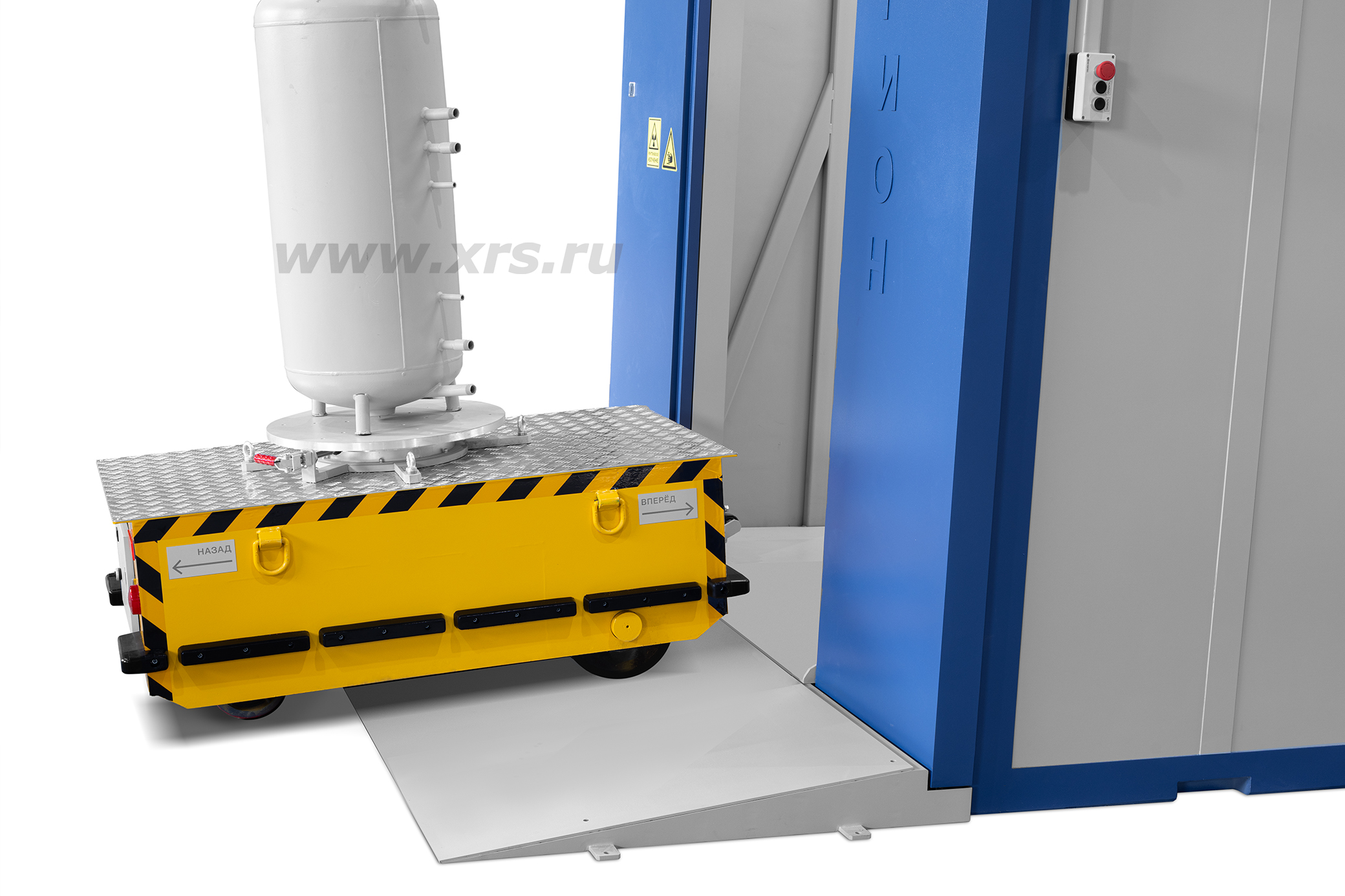

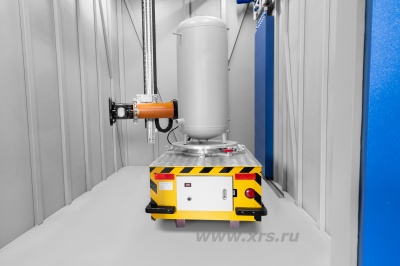

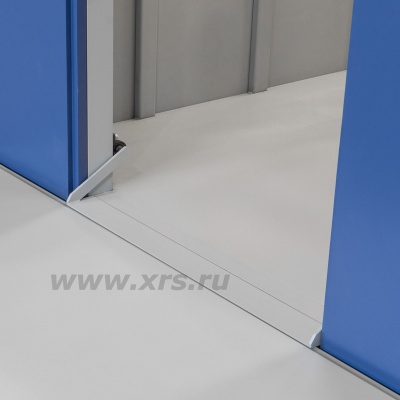

Тележка с объектом контроля въезжает в камеру по приставному пандусу. Мостик опущен

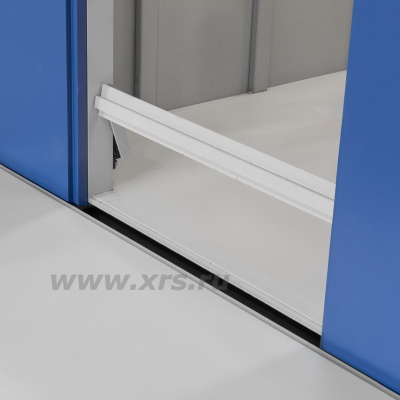

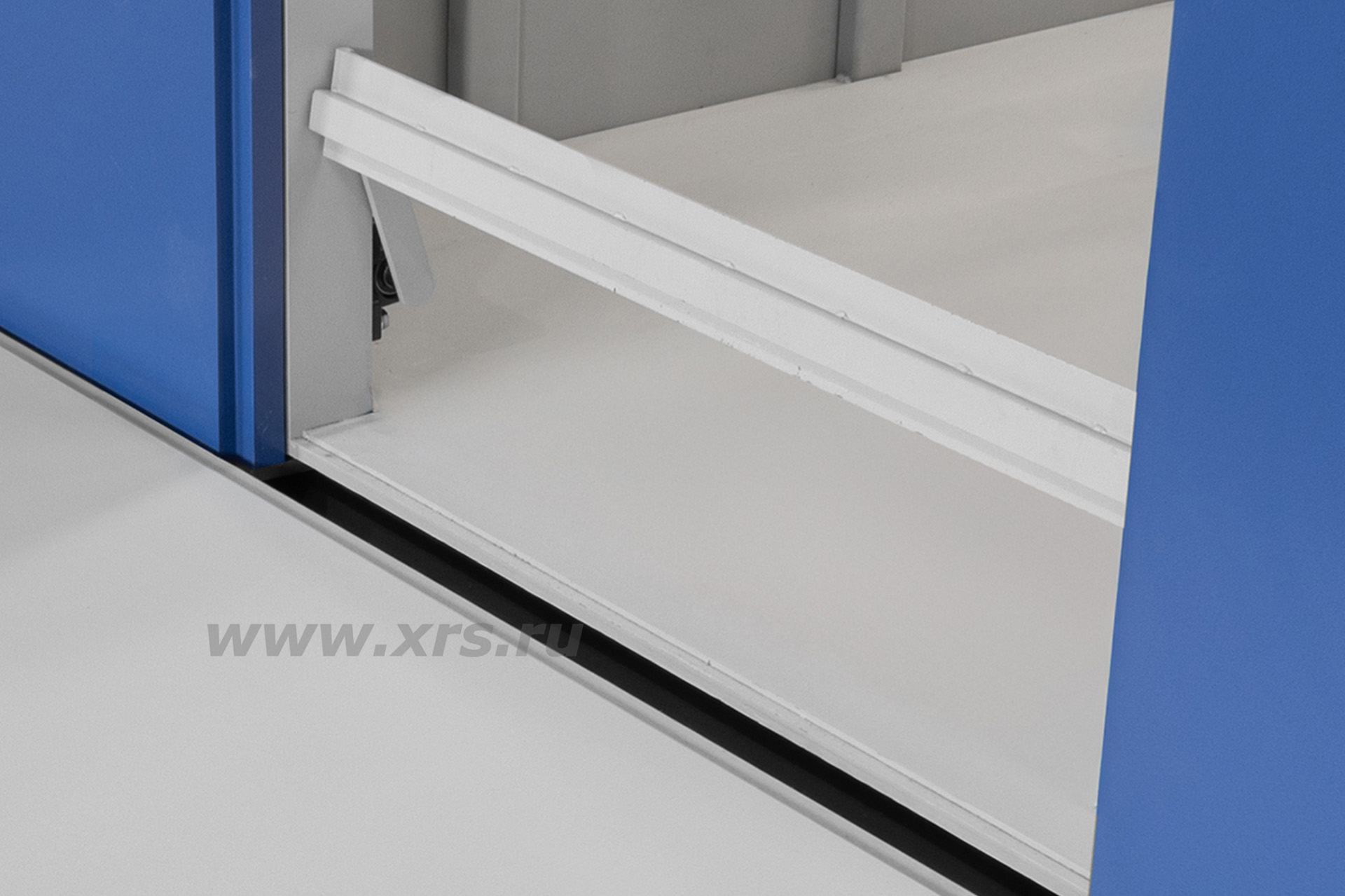

Мостик поднимается, когда оператор закрывает камеру

Манипулятор перемещения излучателя

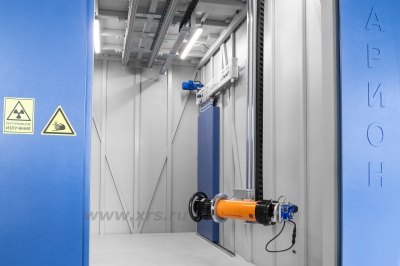

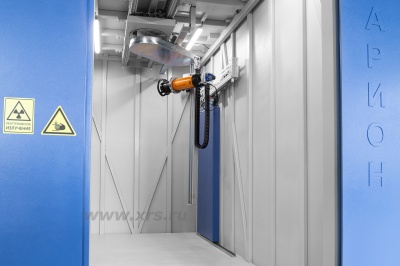

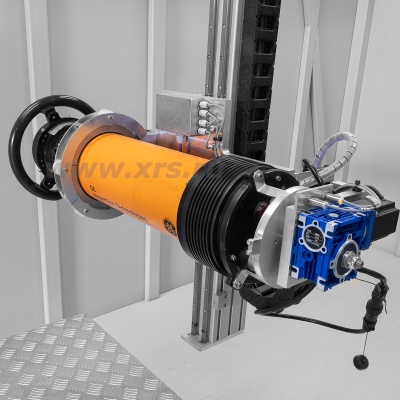

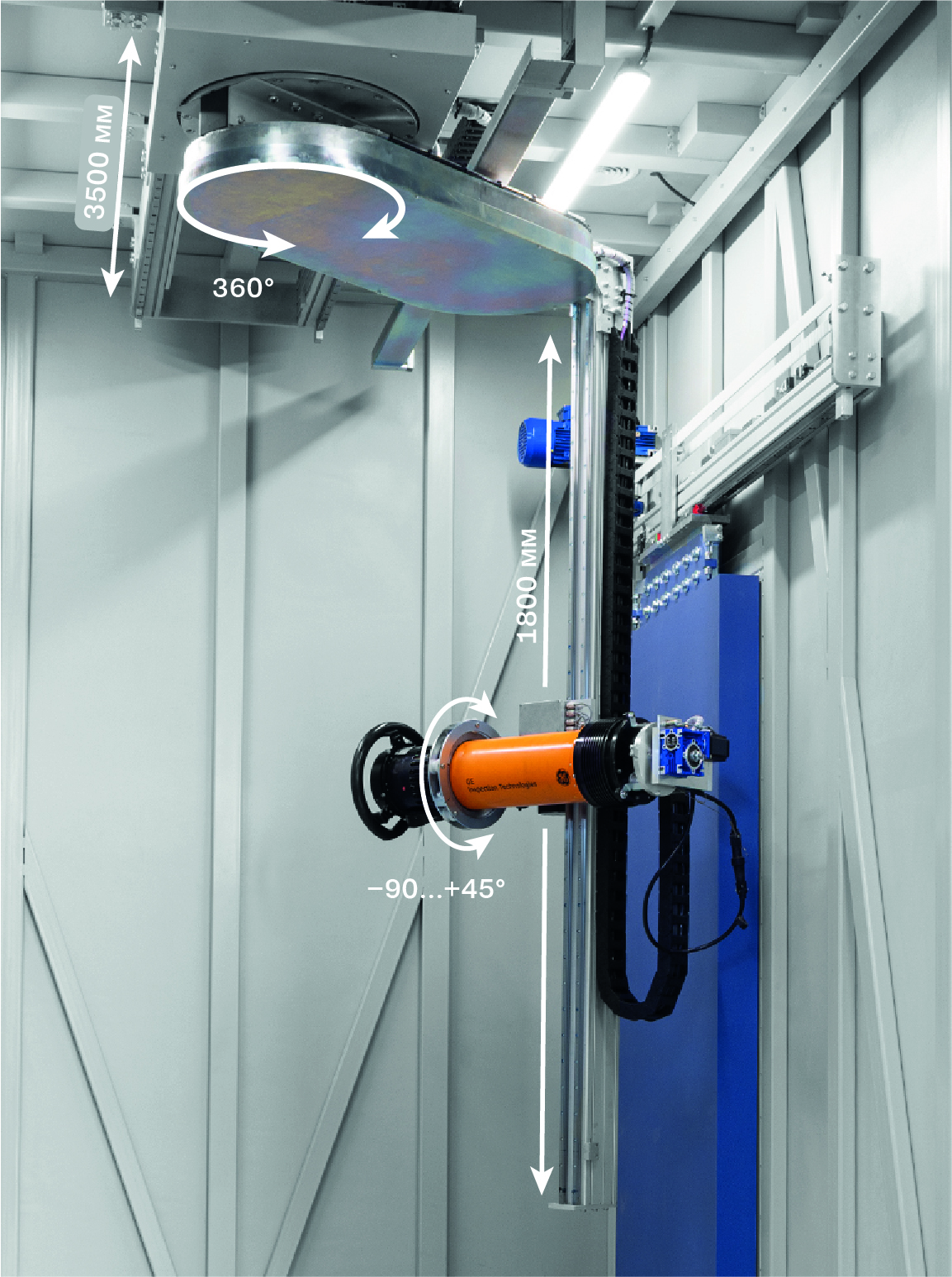

Внутри рентгенозащитной камеры расположен автоматизированный потолочный манипулятор для позиционирования излучателя рентгеновского аппарата. Излучатель фиксируется на манипуляторе с помощью узла крепления. Управление движением манипулятора осуществляется с беспроводного пульта.

Система безопасности

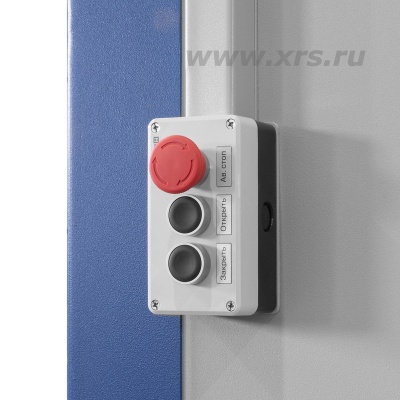

Безопасность персонала обеспечивается системой защитных блокировок: при неплотно закрытых или открытых дверях блокируется подача рентгеновского излучения, при работающем рентгеновском аппарате блокируется возможность открытия дверей камеры снаружи. Двери дополнительно оснащены механическим замком; когда он закрыт, открыть двери кнопками невозможно. Снаружи и внутри камеры расположены кнопки для экстренного отключения рентгеновского аппарата.

Параметры сети переменного тока	~220 В, 50 Гц
Потребляемая мощность	3,2 кВт
Максимальное напряжение на аноде рентгеновского аппарата	200 кВ
Максимальный ток рентгеновского аппарата	4,5 мА
Ход перемещения излучателя р/а по горизонтальной оси	3500 мм
Ход перемещения излучателя р/а по вертикальной оси	1800 мм
Вращение излучателя р/а в горизонтальной плоскости с радиусом 700 мм	360°
Вращение излучателя р/а вокруг своей оси в узле крепления манипулятора	−90°...+45°
Диаметр поворотного стола	600 мм
Грузоподъемность поворотного стола	500 кг
Диапазон вращения поворотного стола	360°
Масса поворотного стола	58 кг
Питание транспортировочной тележки	аккумуляторная батарея
Напряжение питания	⎓58,4 В
Грузоподъемность тележки	1500 кг
Габаритные размеры тележки (Д × Ш × В)	1500 × 800 × 555 мм
Размеры внутреннего пространства камеры (Д × Ш × В)	4600 × 2300 × 3200 мм
Размеры двери для объекта контроля (Ш × В)	1200 × 2500 мм
Размеры двери для персонала (Ш × В)	900 × 2000 мм
Габаритные размеры камеры (Д × Ш × В)	5000 × 25000 × 35000 мм
Габаритные размеры шкафа управления (Д × Ш × В)	1200 × 800 × 350 мм
Размер полки для пульта управления р/а	790 × 470 мм
Масса камеры без манипулятора и навесных дверей	14 000 кг
Масса камеры в сборе	16 000 кг

Камера радиационной защиты	1 шт.
Автоматизированный потолочный манипулятор позиционирования излучателя р/а	1 шт.
Беспроводной пульт управления манипулятором	1 шт.
Колонна светозвуковой сигнализации	2 шт.
Информационной табло «Рентгеновское просвечивание»	2 шт.
Поворотной стол	1 шт.
Транспортировочная тележка	1 шт.
Беспроводной пульт управления тележкой	1 шт.
Зарядная станция для тележки	1 шт.
Комплект эксплуатационной документации	1 компл.
