Портативные рентгеновские аппараты ICM серии CP
Рентгеновские аппараты ICM CP предназначены для проведения радиографического контроля в полевых и лабораторных условиях. Представляют собой моноблочные рентгеновские аппараты постоянного потенциала с направленным выходом излучения.

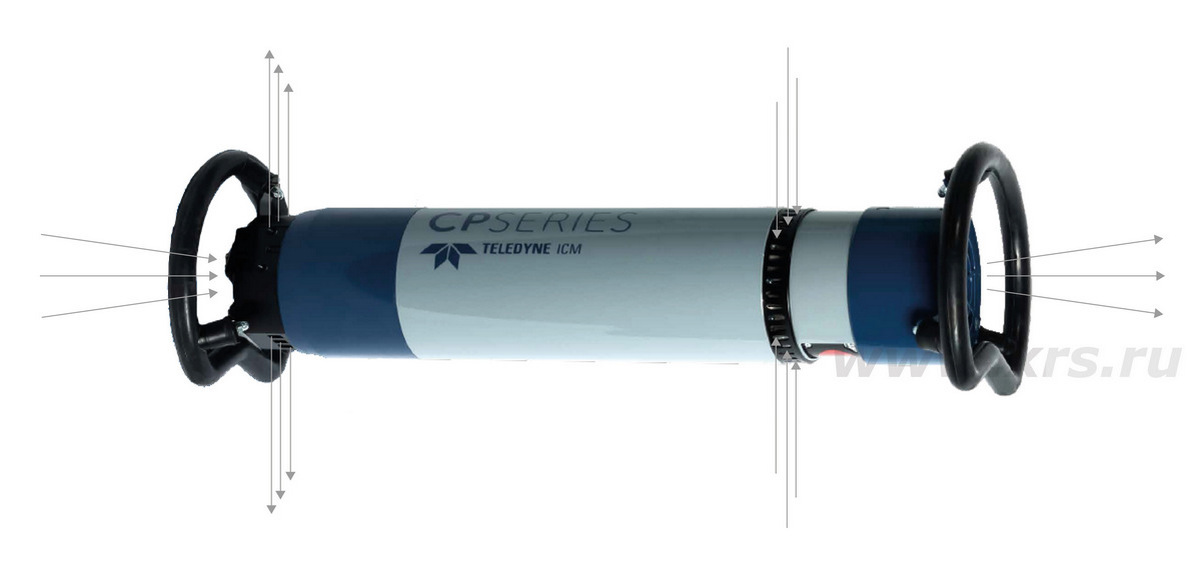

Серия CP была разработана с целью улучшить эксплуатационные характеристики аппаратов и в буквальным смысле облегчить проведение контроля. Производителю удалось значительно снизить массу блока излучателя, сохранив выходную мощность и функциональные возможности.
Преимущества аппаратов ICM CP

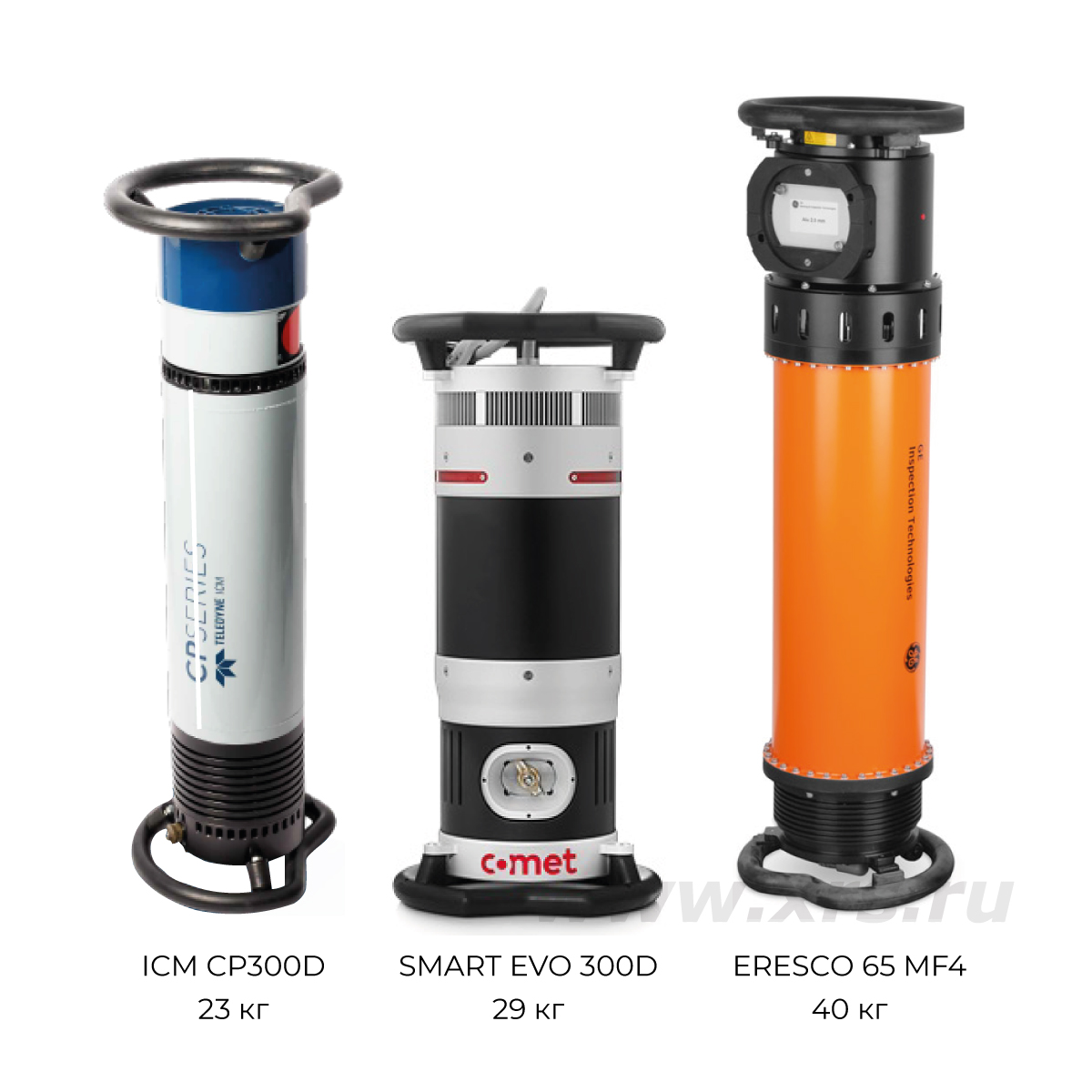

- Малая масса по сравнению с аналогами. Модель ICM CP200D весит всего 12 кг, ICM CP300D — 23 кг. Модели других рентгеновских аппаратов с таким же выходным напряжением ощутимо тяжелее:
- Высокая проникающая способность. Для модели ICM CP200D — до 42 мм по стали, для ICM CP300D — до 66 мм.
- Широкий диапазон установки выходного напряжения: 10–200 и 20–300 кВ, что позволяет обеспечить контроль изделий в максимально широком диапазоне радиационных толщин.
- Широкий диапазон питающего напряжения: от 90 до 264 В переменного тока. Аппараты могут питаться от сети и генераторов, а при использовании преобразователя напряжения — от аккумуляторов 12/24 В.

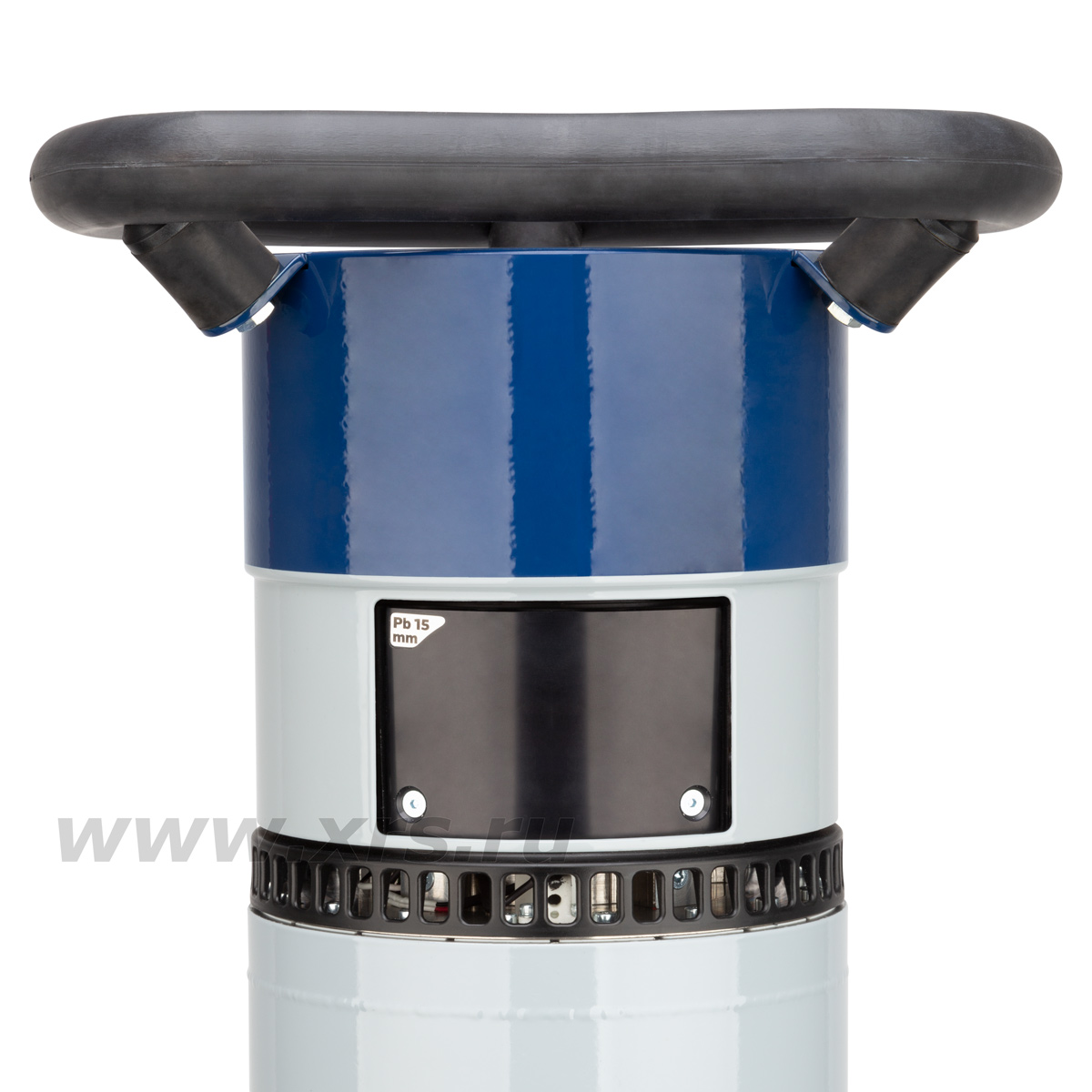

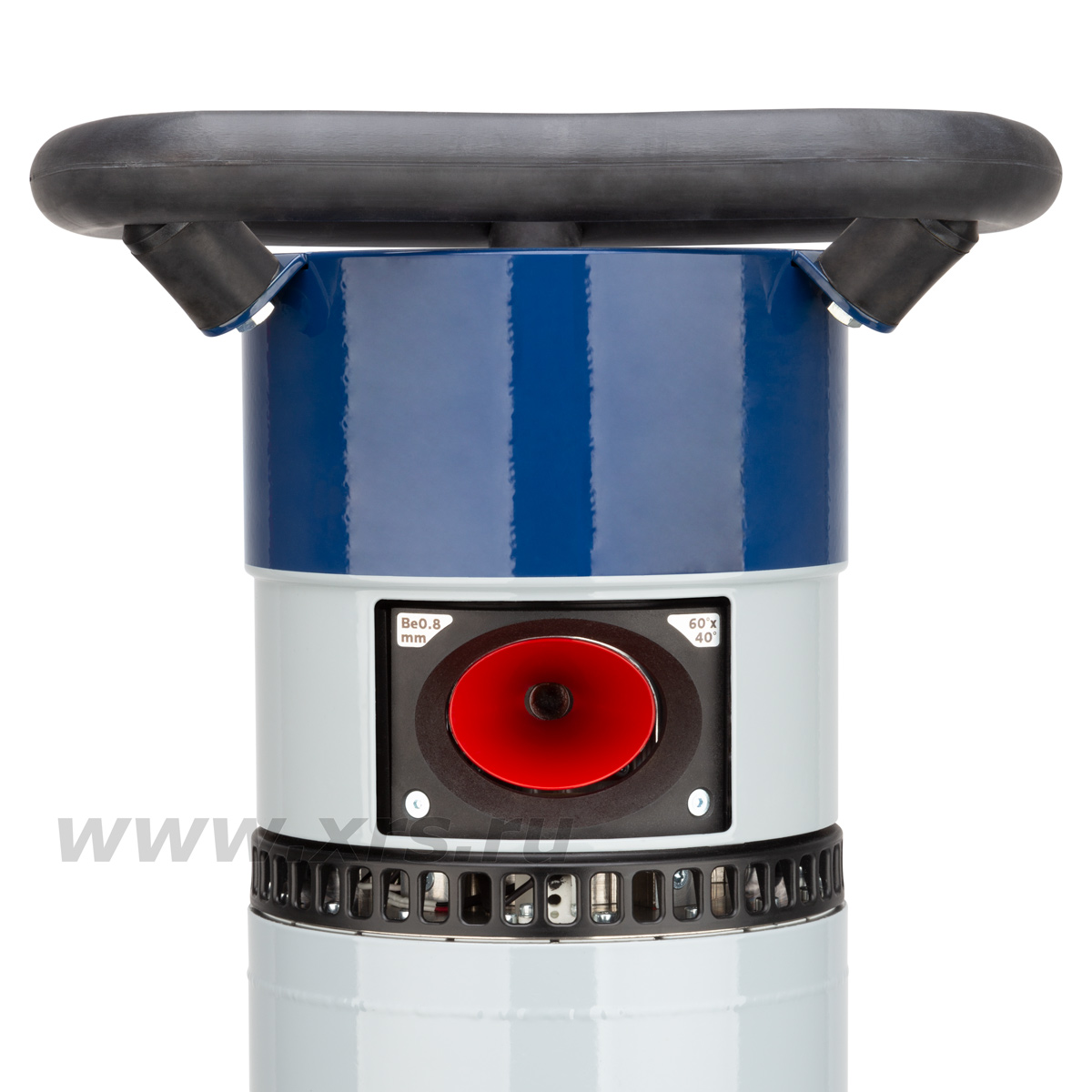

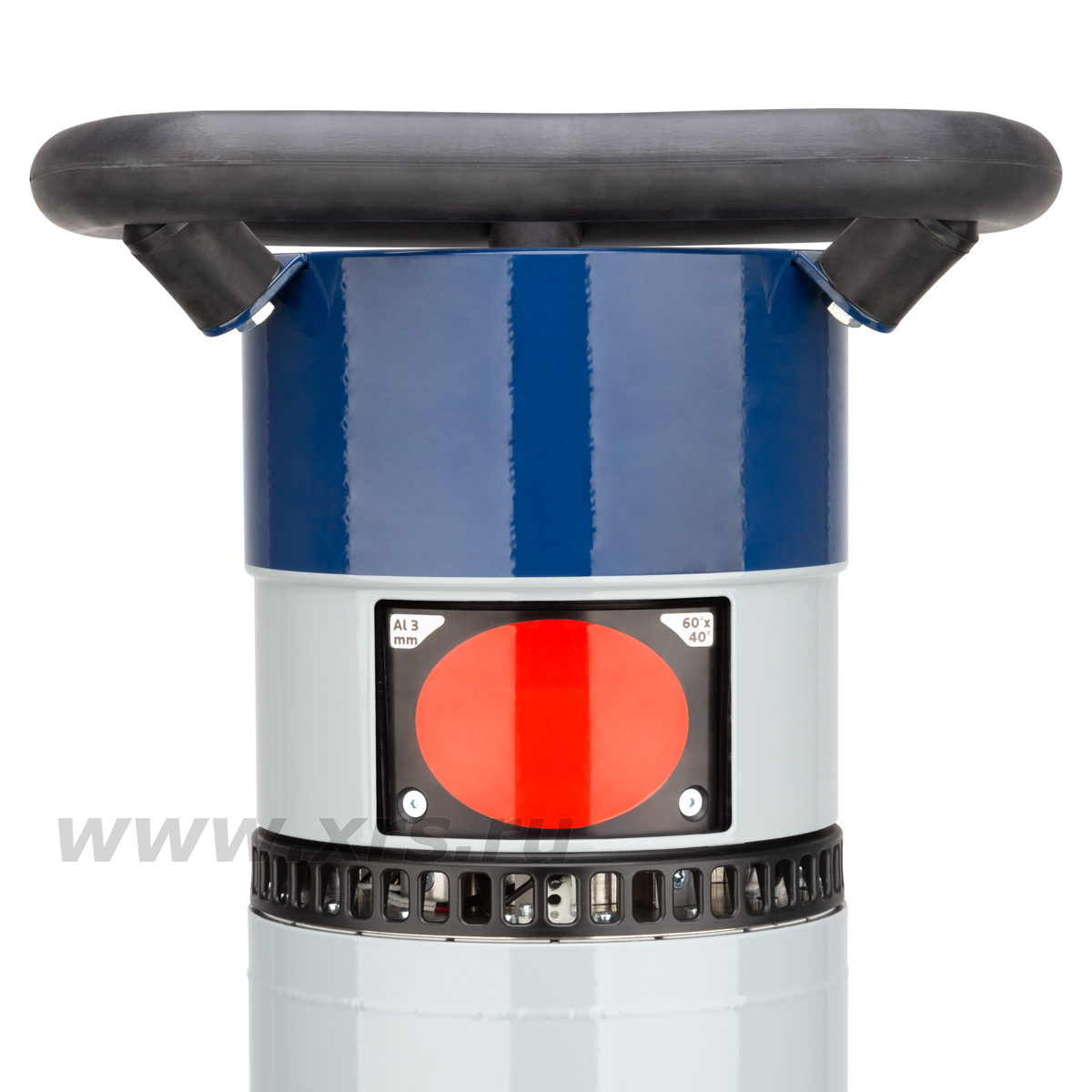

- Блок излучателя оснащен встроенной системой карусельного типа. Переключение между позициями выполняется вращением колеса системы. Пульт управления аппаратом автоматически определяет, в каком положении находится система, чтобы не допустить, например, случайную экспозицию через свинцовый затвор.
- 100% рабочий цикл при +30 °C.
Номограмма экспозиций
Технические характеристики излучателей ICM CP
| Наименование параметра |
ICM CP200D |
ICM CP300D |
| Направление излучения |
направленное |
| Диапазон высокого напряжения, кВ |
10–200 |
20–300 |
| Диапазон анодного тока, мА |
1–10 |
| Максимальный ток при максимальном напряжении, мА |
4,5 |
3,0 |
| Максимальная мощность, Вт |
900 |
| Рабочий цикл при температуре +30 °C |
100% |
| Толщина стали, доступная для просвечивания, мм (время экспозиции 10 мин, пленка AA400, фокусное расстояние 700 мм, плотность снимка 2,0) |
42 |
66 |
| Размер фокусного пятна (EN 12543), мм |
3,0 |
| Угол выхода пучка излучения, град. |
60 × 40 |
| Собственная фильтрация, мм |
0,8 (Be) |
| Степень пыле- и влагозащиты |
IP65 |
| Масса блока излучателя (без ручных колец), кг |
12 |
23 |
| Габаритные размеры блока излучателя (без ручных колец) (⌀ × Д), мм |
140 × 715 |
180 × 862 |
| Доза утечки на расстоянии 1 м при полной мощности, мЗв/ч |
2,0 |
<5,0 |
| Диапазон рабочих температур, °C |
−30...+60 |
| Диапазон температур хранения, °C |
−40...+70 |
Технические характеристики цифрового пульта управления POWERBOX
| Наименование параметра |
Значение |
| Шаг регулировки анодного напряжения, кВ |
1,0 |
| Шаг регулировки анодного тока, мА |
0,1 |
| Шаг регулировки времени экспозиции, с |
1,0 |
| Диапазон установки времени экспозиции |
от 1 с до 99 мин 59 с |
| Время предварительного прогрева, с |
3–99 |
| Независимые кнопки СТАРТ и СТОП |
есть |
| Положения ключа безопасности |
X-RAY ON, X-RAY OFF |
| Положения тумблера питания |
Сеть, Нет сети |
| Разрешение графических экранов, пикс. |
64 × 128 |
| Калькулятор времени экспозиции |
опционально |
| Тип источника питания |
сеть, генератор, аккумулятор |
| Требования к питанию |
90–264 В AC
45–66 Гц |
| Потребляемая мощность, кВ·А |
1,4 |
| Степень пыле- и влагозащиты |
IP65 |
| Масса цифрового пульта управления, кг |
7,9 |
| Габаритные размеры цифрового пульта управления, мм |
351 × 151 × 344 |
| Диапазон рабочих температур, °C |
−30...+55 |
| Наименование |
Количество |
| Рентгеновский аппарат ICM CP |
1 шт. |
| Пульт управления POWERBOX |
1 шт. |
| Силовой кабель |
1 шт. |
| Соединительный кабель |
1 шт. |
| Транспортный контейнер |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
| Паспорт |
1 экз. |
| Гарантийный талон |
1 экз. |
