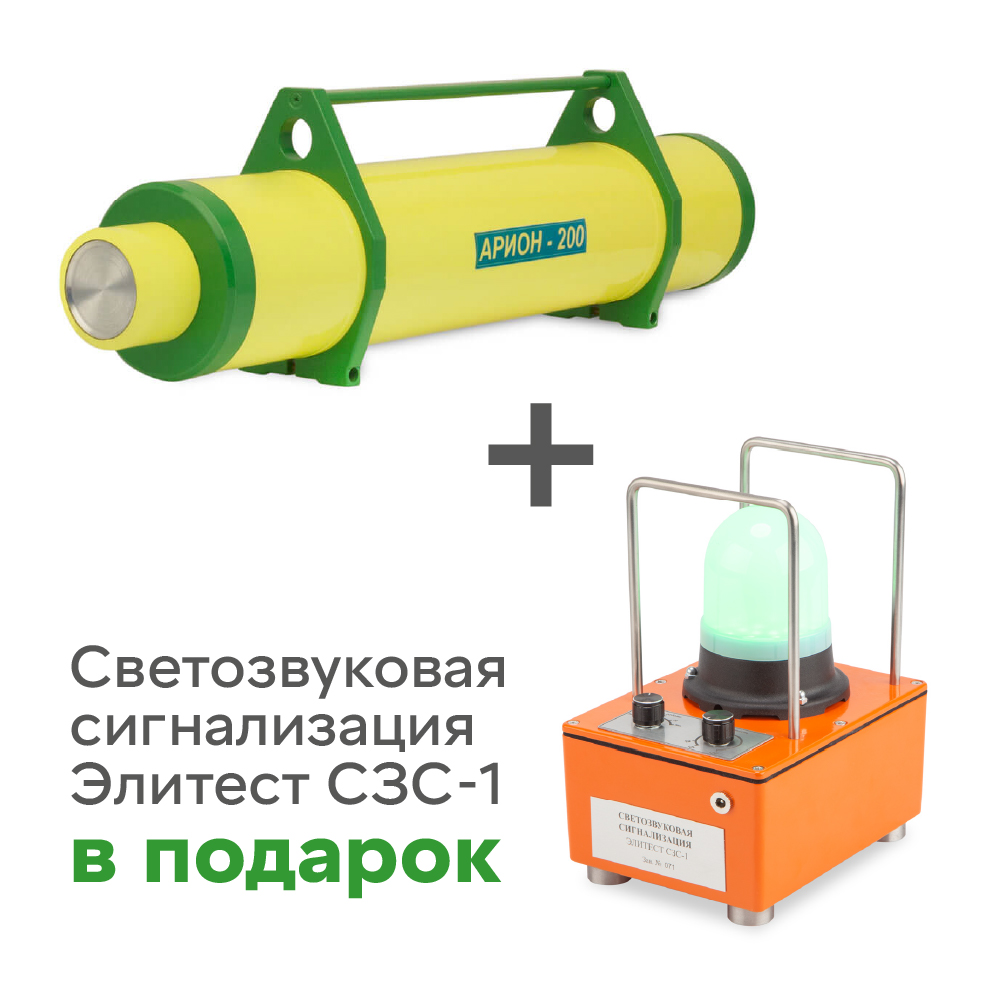

Импульсный рентгеновский аппарат АРИОН-200
Область применения рентгеновского аппарата — проведение радиационного неразрушающего контроля материалов, в частности, для выявления дефектов в сварных соединениях трубопроводов в нефтегазовой отрасли.
АРИОН 200 — компактный и лёгкий рентгеновский аппарат импульсного действия, позволяющий выполнять радиационный неразрушающий контроль на выездах. Имеет относительно низкое энергопотребление, может работать от автономных источников питания с напряжением 12 В, что является несомненным плюсом при проведении контроля в полевых условиях. Кроме того, разработчики предлагают широкий ассортимент специальных приспособлений, обеспечивающих устойчивое положение аппарата, его фиксацию под нужным углом во время проведения радиографических исследований. Для фронтальной съёмки имеются цепные и треножные штативы, магнитные крепления. При панорамном просвечивании стыковых соединений магистральных трубопроводов из центра трубы используют специальные тележки.
Рабочее напряжение на рентгеновской трубке аппарата — 200 кВ, что обеспечивает возможность контроля толщин до 40 мм по стали с применением высокочувствительной плёнки и усиливающих экранов. АРИОН 200 — прибор российского производства, общепромышленного назначения. Входит в линейку переносных импульсных рентгеновских аппаратов «АРИОН», охватывающих диапазон анодных напряжений от 150 до 600 кВ, предназначенных для работы в нестационарных условиях.
Особенности рентгеновского аппарата АРИОН-200
Питание прибора может осуществляться от однофазной сети переменного тока 220 В, от бортовой сети автомобиля 12 В, от встроенного в пульт (опционально) или внешнего аккумулятора.
Изолятором между высоковольтными элементами излучающего блока АРИОН-200 является смесь инертных газов с высокими диэлектрическими свойствами. Газ находится под давлением в герметичном корпусе из нержавеющей стали, внутри которого расположены вакуумная трубка и элементы, формирующие импульсы высокого напряжения. Данное конструктивное решение имеет некоторые преимущества по отношению к рентгенаппаратам, где в качестве изолятора выступает осушенное трансформаторное масло. Как показывает практика, газонаполненные рентгеновские аппараты более приспособлены к эксплуатации в условиях повышенных температур, при проведении радиографического контроля «на трассе» во время жаркого летнего сезона и в условиях южного климата. Кроме того, газовый диэлектрик не подвержен потере изолирующих свойств со временем, в отличие от масляного.
Излучение генерируется в вакуумной рентгеновской трубке с холодным катодом, работающей в режиме кратковременных пробоев с образованием вспышек рентгеновского излучения. Диаметр фокусного пятна анода составляет 2,3 мм. Ток и напряжение на трубке не регулируются.
Для точного контроля дозы экспозиции в аппаратах АРИОН применяется встроенная в интерфейс управления система подсчёта количества импульсов напряжения, формирующего вспышки тормозного рентгеновского излучения. Таким образом, экспозиция задаётся не таймером, а счётчиком импульсов с запоминанием последнего значения.
При работе с рентгеновским аппаратом АРИОН-200 следует учитывать следующие особенности. После включения питания, установки значения счётчика и нажатия кнопки «ПУСК» на пульте управления или радио-брелоке, начинается генерация излучения. Производится отсчёт импульсов до установленного значения. При этом, через каждые 500 импульсов аппарат автоматически блокируется и переводится в режим «ПАУЗА» на 60 секунд. Если для экспозиции требуется более 1500 импульсов, её запуск осуществляется повторно (при этом пульт управления помнит предыдущее значение количества импульсов). Общее значение экспозиции в импульсах не должно превышать 5000. На больших радиационных толщинах смысл дальнейшего просвечивания без увеличения анодного напряжения теряется. Если 5000 импульсов недостаточно для получения снимков с нужной плотностью почернения, целесообразно применять рентгеновские аппараты с большим ускоряющим напряжением на трубке. Например, АРИОН-250, -300, -400, -600 и другие.

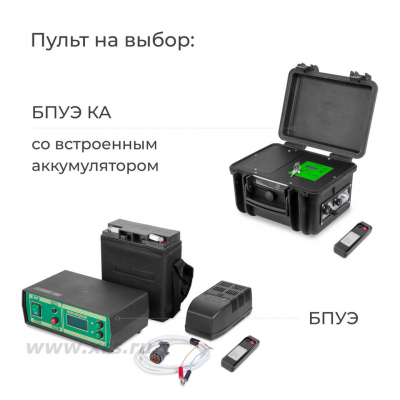

АРИОН-200 имеет блочную конструкцию, которая выполнена по классической для рентгенаппаратов этого типа схеме. Она включает в себя блок излучателя и выносной пульт управления, которые соединяются между собой кабелем. Интерфейс управления находится на передней панели пульта и состоит из следующих элементов: 4-сегментного светодиодного табло с функциями индикации количества импульсов экспонирования и режима паузы, тумблера питания, кнопок установки импульсов, светодиодного индикатора готовности и кнопки «ПУСК». Для контроля наличия высокого напряжения на трубке, в комплекте предусмотрена выносная сигнальная лампа, которая подключается к разъёму, расположенному на задней стенке пульта управления. В новых версиях аппарата имеется возможность дистанционного запуска экспозиции по радиоканалу с применением мобильного радиопередатчика. Данное решение способствует увеличению производительности контроля на участках с частыми перемещениями оборудования.
Учитывая статистику использования оборудования радиографического контроля передвижными лабораториями, где его эксплуатация производится на открытом пространстве и, зачастую, в жёстких климатических условиях, разработчики аппаратов АРИОН постоянно совершенствуют конструкцию своих приборов. При этом учитываются потребности конечных пользователей, среди которых есть специалисты по дефектоскопии с огромным опытом работы, которые крайне тщательно относятся к подбору техники. На первом месте, как известно, стоит показатель отказоустойчивости.
Для удобства транспортировки рентгеновского аппарата в комплекте предусмотрен чемодан. Внешняя аккумуляторная батарея комплектуется термозащитным чехлом для работы при минусовых температурах.
Гарантия и сервис
На сегодняшний день оборудование данного производителя является одним из самых надёжных в России. АРИОН-200 не требует текущего ремонта при правильной эксплуатации и соблюдении режимов работы. Гарантия, установленная производителем — 12 месяцев со дня отгрузки оборудования, или 500 000 импульсов по встроенному счётчику с памятью. Ресурс рентгеновской трубки составляет 1–2 миллиона импульсов. После его отработки оборудование может быть направлено производителю для проведения капитального ремонта стоимость которого равна 35% от стоимости нового аппарата. При этом производится замена вакуумной трубки, высоковольтного трансформатора, формирующей линии, — практически всей внутренней начинки высоковольтного блока.
Техническое обслуживание рентгеновских аппаратов АРИОН
Ежедневное и периодическое ТО проводятся с целью предотвращения выхода дефектоскопа из строя и подтверждения его работоспособности. Ежедневное ТО проводится перед каждым рабочим циклом и заключается во внешнем осмотре рентгеновского аппарата. Периодическое ТО проводится раз в три месяца. При этом осуществляется внешний осмотр и проверяется работоспособность аппарата путём замера дозы излучения за 100 импульсов экспозиции и сравнение её значения с данными указанными в руководстве по эксплуатации (таблица 2.2).
Для работы с аппаратами рекомендуется использовать высокочувствительную пленку AGFA F8 c металлофлюоресцентными экранами RCF-AGFA.
