Импульсный рентгеновский аппарат АРИОН-900 для регистрации быстропротекающих процессов
При покупке любого рентгеновского аппарата АРИОН мы дарим вам светозвуковую сигнализацию ЭЛИТЕСТ СЗС-1. Акция действует до 31 декабря 2025 года.
АРИОН-900 был разработан для фиксации и исследования с помощью источника рентгеновского излучения быстропротекающих процессов (БПП), таких как взрыв, соударение, распространение ударных волн и пр., что актуально для ряда отраслей промышленности.
Импульсный рентгеновский аппарат АРИОН-900 обеспечивает сверхмалое время экспозиции и при этом достаточную дозу излучения — это два главных требования при рентгеновской съемке БПП. В аппарате используется металлокерамическая импульсная трубка с напряжением 900 кВ и холодным катодом, не требующая проведения предварительной тренировки. Напряжение и ток на трубке не регулируются.
Ключевое значение при регистрации БПП имеет синхронизация рентгеновского импульса с той фазой процесса, которую необходимо зафиксировать. Для этого вместе с АРИОН-900 поставляется система управления, контроля и синхронизации (СУКС), которая дает командный импульс на запуск быстропротекающего процесса и импульс на запуск рентгеновского аппарата. Время срабатывания аппарата после прихода импульса запуска — 6,25 мкс. Система управления подключается непосредственно к высоковольтному блоку через соединительный кабель. При необходимости несколько рентгеновских аппаратов могут быть подключены к одной многоканальной СУКС, которая будет синхронизировать их работу.
При этом АРИОН-900 — портативный аппарат, что позволяет проводить исследования в нестационарных условиях. Питание осуществляется от сети переменного тока напряжением 220 В. В качестве диэлектрика в высоковольтном блоке используется газ; такая изоляция более устойчива к «старению» и не теряет со временем своих свойств. Конструкция высоковольтного блока предусматривает возможность замены рентгеновской трубки в условиях лаборатории эксплуатирующего предприятия.
| Наименование параметра |
Значение |
| Рабочее напряжение на аноде рентгеновской трубки |
900 кВ |
| Экспозиционная доза рентгеновского излучения на расстоянии 1 м от торца аппарата за 1 импульс |
10 мР |
| Максимальная толщина стали, доступная для просвечивания при использовании пленки с чувствительностью не менее 1000 1/Р и флуоресцентных усиливающих экранов на расстоянии 1 м |
35 мм |
| Длительность рентгеновского импульса на полувысоте амплитуды |
3 нс |
| Диаметр фокусного пятна |
2,8 мм |
| Ресурс рентгеновской трубки ИМА5-320Д |
100 имп. |
| Питание |
однофазная сеть переменного тока напряжением 220±22 В и частотой 50±1 Гц |
| Потребляемая мощность, не более |
200 В·А |
| Амплитуда импульса запуска * |
15 В |
| Длительность импульса запуска * |
10 мкс |
| Длительность фронта импульса запуска * |
10–15 нс |
| Время срабатывания аппарата после прихода на ВБ импульса запуска |
6,25±0,1 мкс |
| Масса высоковольтного блока |
50 кг |
| Габаритные размеры высоковольтного блока (Д × Ш × В) |
980 × 320 × 610 мм |

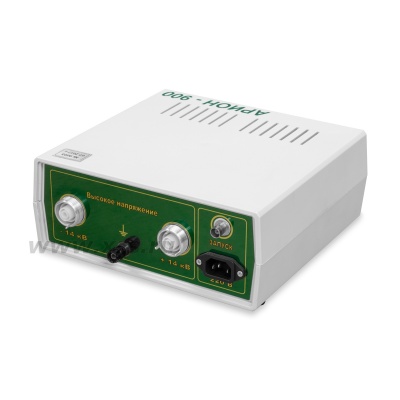

| Масса пульта управления |
3 кг |
| Габаритные размеры пульта управления (Д × Ш × В) |
170 × 225 × 95 мм |
| Диапазон рабочих температур |
+10...+35 °С |
* Указанные параметры запускающего импульса формируются непосредственно в пульте управления аппарата и подаются с разъема ПУ через кабель системы запуска (КСЗ) на разъем высоковольтного блока. Данный канал запуска предназначен для испытания аппарата на работоспособность.
| Наименование |
Количество |
| Высоковольтный блок |
1 шт. |
| Пульт управления |
1 шт. |
| Высоковольтный соединительный кабель (50 м) |
2 шт. |
| Кабель системы запуска (50 м) |
1 шт. |
| Рентгеновская трубка ИМА-5-320Д (ЗИП) |
1 шт. |
| Ключ для замены рентгеновской трубки |
1 шт. |
| Комплект эксплуатационной документации |
1 компл. |
