Дозиметр-радиометр ДКС-96
Дозиметр-радиометр ДКС-96 предназначен для комплексного радиационного контроля. Это многофункциональный прибор с большим выбором блоков детектирования, которые могут обнаружить все основные виды ионизирующего излучения: альфа-, бета-, гамма-, рентгеновское и нейтронное излучение.
Прибор внесен в Госреестр средств измерений РФ (№ 16369-11).
Описание прибора и принцип работы
Дозиметр-радиометр ДКС-96 состоит из измерительного пульта и одного из блоков детектирования, который подключается к пульту посредством соединительного кабеля. С одним пультом могут работать несколько блоков детектирования. Принцип действия ДКС-96 основан на преобразовании блоком детектирования энергии ионизирующего излучения в электрические импульсы, которые потом передаются на измерительный пульт, где обрабатываются и в цифровом виде выводятся на дисплей.
Функции прибора
- Измерение амбиентного эквивалента дозы Н*(10) и мощности амбиентного эквивалента дозы Ḣ*(10) непрерывного и импульсного рентгеновского и гамма-излучений.
- Измерение плотности потока альфа- и бета-излучений.
- Измерение амбиентного эквивалента дозы Н*(10), мощности амбиентного эквивалента дозы Ḣ*(10) и плотности потока нейтронного излучения.
- Измерение плотности потока гамма-излучения.
- Поиск и локализация радиоактивных источников и загрязнений.
- Измерение плотности потока и мощности экспозиционной дозы гамма-излучения в скважинах и жидких средах.
Особенности прибора
- Автоматическое распознавание типа подключенного блока детектирования.
- Индикация на дисплее нескольких одновременно измеряемых величин (с блоками детектирования БДКС-96с, БДЗБ-96б).
- Отображение динамической шкалы и сообщений о состоянии всех контролируемых величин посредством спецсимволов (превышение уставок, наличие внешних помех, заряд батарей и др.).
- Вывод на экран справочной информации с рекомендациями оператору.
- Возможность задания большого количества пороговых уставок: по дозе, мощности дозы, бета- и альфа-загрязненности.
- Режим ускоренного контроля с тремя пороговыми уставками: аварийная, предварительная, нижняя пороговая.
- Режимы «Поиск» и «Обнаружение», которые позволяют повысить эффективность обследования объектов и избежать ошибок оператора.
- Энергонезависимая память на 1000 записей.
- Звуковая сигнализация о превышении пороговых уставок и завершении процесса измерения, звуковое сопровождение регистрации излучения.
- Возможность размещения на объекте и в подвижном составе (в автомобиле или самолете) как настенного стационарного прибора с питанием от бортовой сети (с пультом УИК-07).
- Возможность подключения дополнительного внешнего светового и звукового сигнализатора (с пультом УИК-07).
Блоки детектирования
Большой выбор блоков детектирования дозиметра-радиометра ДКС-96 позволяет решать основные задачи дозиметрии и радиометрии во всех областях деятельности человека. Блоки детектирования дозиметра-радиометра ДКС-96 делятся на несколько групп в зависимости от назначения:
- блоки детектирования альфа-излучения;
- блоки детектирования бета-излучения;
- блоки детектирования гамма- и рентгеновского излучения;
- поисковые блоки детектирования;
- блоки детектирования нейтронного излучения.
| Название |
Внешний вид |
Назначение |
| Блоки детектирования альфа-излучения |
| БДЗА-96 |
 |
Стандартный блок для измерения плотности потока альфа-частиц. |
| БДЗА-96б |
 |
Блок детектирования альфа-излучения максимальной площади. Рекомендуется для контроля рук. |

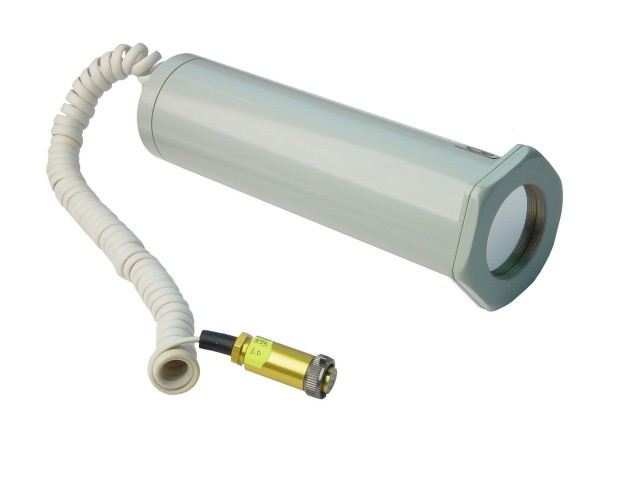

| БДЗА-96м |
 |
Блок для измерения плотности потока альфа-частиц площадью 10 см². |
| БДЗА-96с |
 |
Блок для измерения плотности потока альфа-частиц площадью 30 см². |
| БДЗА-96т |
 |
Блок детектирования альфа-излучения, рекомендуемый для контроля загрязненности внутренней поверхности труб и других объектов в труднодоступных местах. |
| Блоки детектирования бета-излучения |

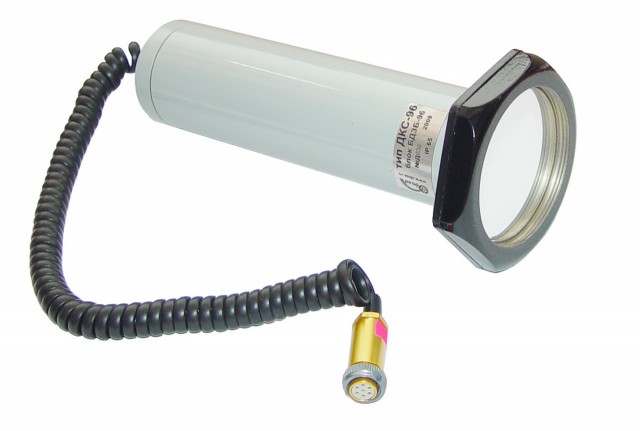

| БДЗБ-96 |
 |
Стандартный блок для измерения плотности потока бета-излучения. |

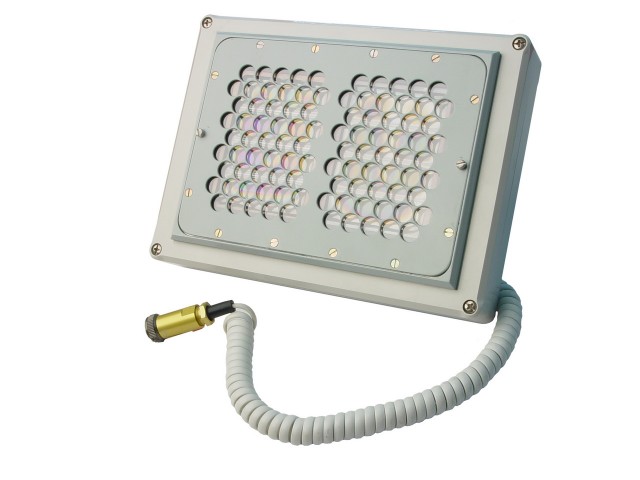

| БДЗБ-96б |
 |
Блок для измерения плотности потока бета-излучения, автоматически компенсирующий влияние гамма-фона. Рекомендуется для контроля рук и одежды. |
| БДЗБ-96с |
 |
Блок детектирования бета-излучения на основе счетчика Бета-2. |

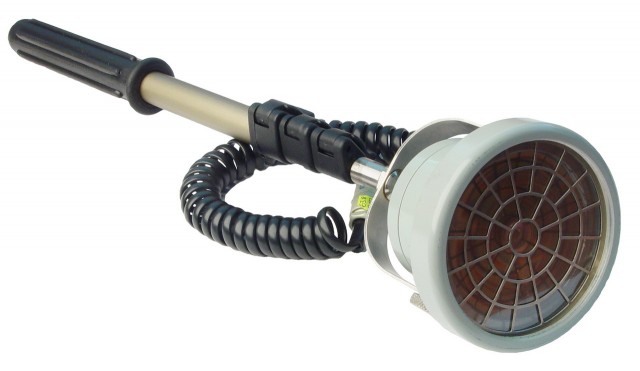

| БДЗБ-99 |
 |
Блок на основе газоразрядного счетчика; предназначен для измерения плотности потока бета-излучения и оценки мощности дозы гамма-излучения. |

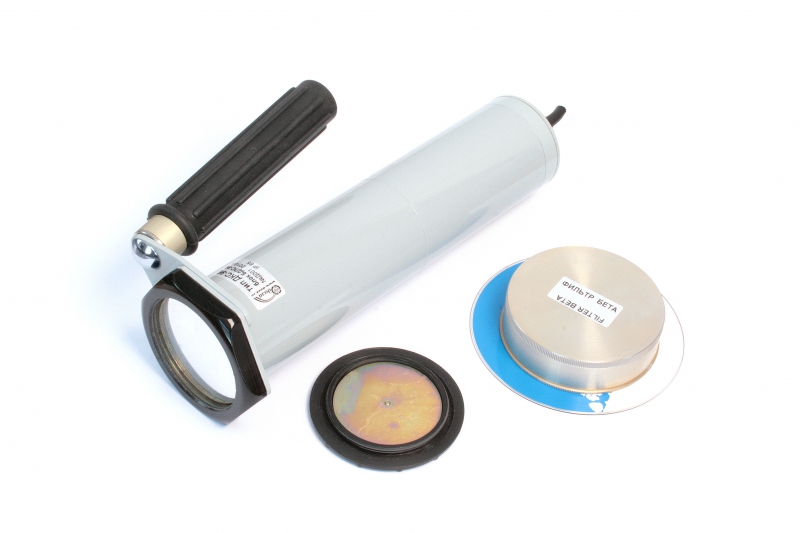

| БДПС-96 |
 |
Блок для измерения плотности потока альфа- и бета-излучения. |
| Блоки детектирования гамма- и рентгеновского излучения |

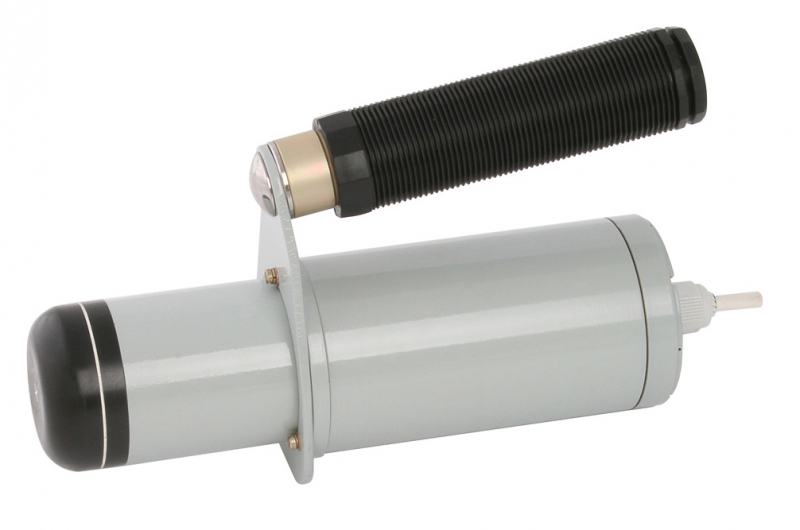

| БДКС-96б (гамма- и рентгеновское излучение) |
 |
Блок предназначен для регистрации непрерывного и импульсного гамма- и рентгеновского излучения. Компенсация темнового тока ФЭУ реализуется электронным путем, отсутствует механический затвор. |
| БДКС-96с (гамма-излучение) |
 |
Блок для регистрации гамма-излучения и бета-излучения на фоне гамма-излучения (с автоматической его компенсацией). |

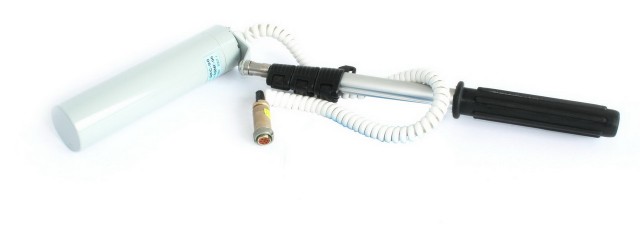

| БДМГ-96 (гамма-излучение) |
 |
Широкодиапазонный блок детектирования с автоматическим переключением «чувствительного» и «грубого» поддиапазонов. Применяется для контроля на радиационно опасных объектах, в передвижных лабораториях подразделений МЧС и т. д. Рекомендуется для оснащения служб радиационной безопасности. |
| Поисковые блоки детектирования |

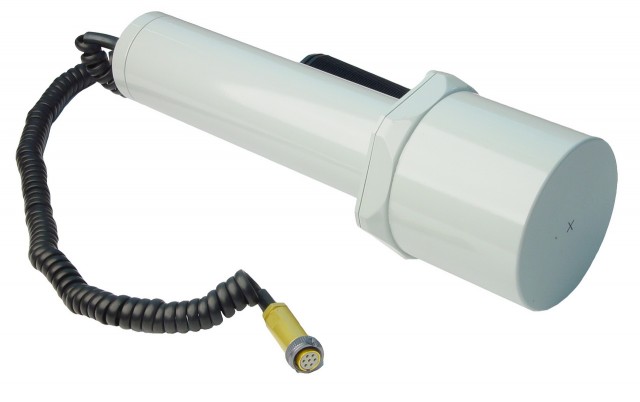

| БДВГ-96 |
 |
Блок детектирования, не имеющий аналогов в РФ по чувствительности к гамма-излучению. Применяется для поиска и обнаружения источников гамма-излучения. Незаменим при контроле металлолома, бытовых и промышленных отходов в больших объемах (кузов машины, вагон). |
| БДКГ-96 (каротажный) |
 |
Блок детектирования в корпусе из нержавеющей стали для геологических работ, контроля концентрации радиоактивных веществ в воде, пульпе и грунте. |

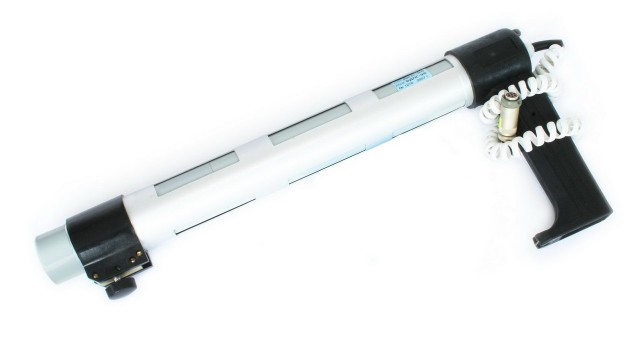

| БДПГ-96 |
 |
Высокочувствительный поисковый блок, предназначен для целенаправленного поиска источников гамма-излучения. Рекомендуется для контроля металлолома, бытовых и промышленных отходов, территорий под застройку, жилых помещений и рабочих мест. |

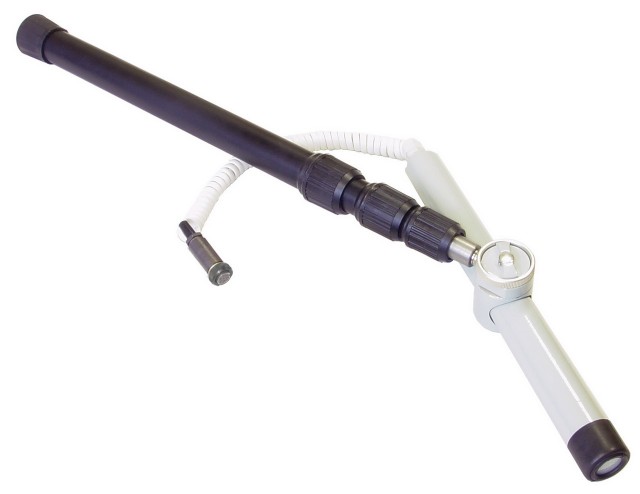

| БДПГ-96м |
 |
Высокочувствительный поисковый блок, рекомендуется для поиска источников в труднодоступных местах. |
| Блоки детектирования нейтронного излучения |

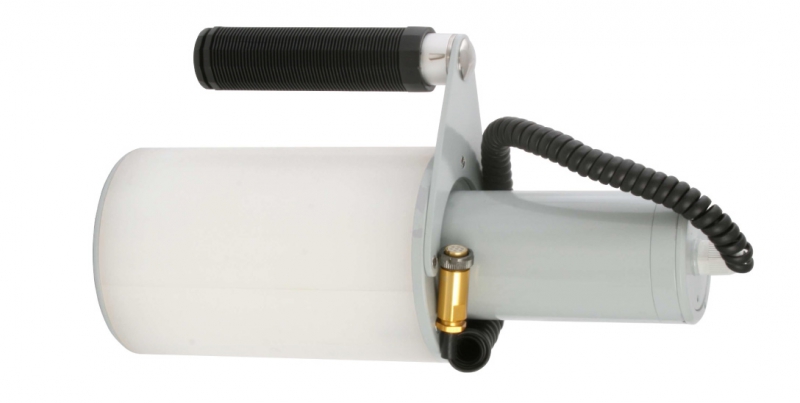

| БДКН-96 |
 |
Блок детектирования предназначен для измерений дозы, мощности дозы и плотности потока нейтронного излучения источника PuBe. |

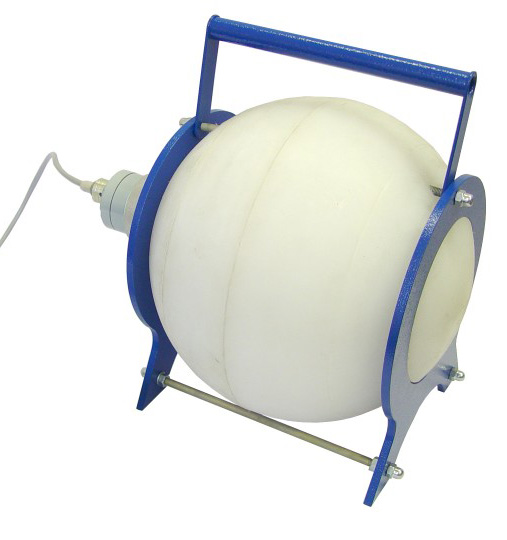

| БДМН-96 |
 |
Блок детектирования для измерения мощности и дозы нейтронного излучения. |

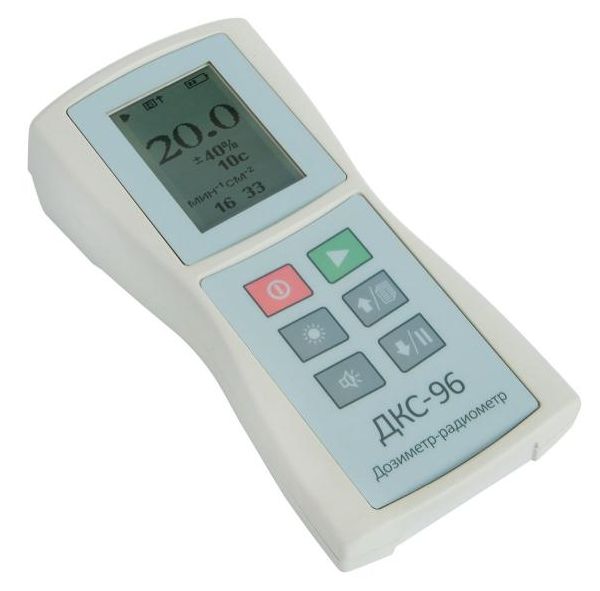

Пульты управления дозиметра-радиометра ДКС-96
| Название |
УИК-05 |

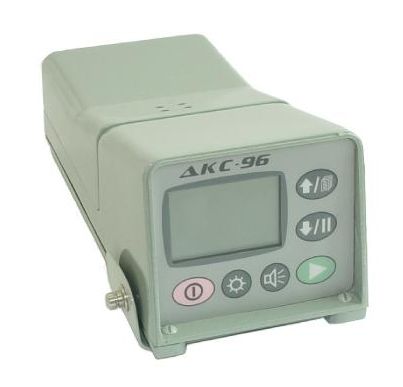

УИК-05-01 |
УИК-06 |

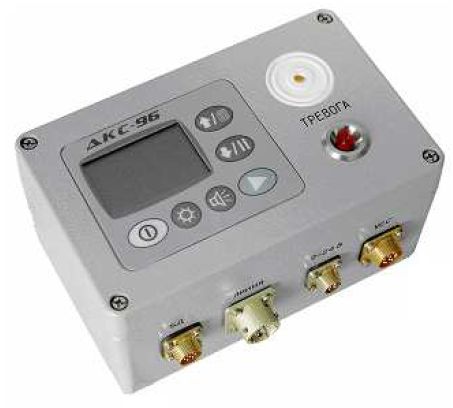

УИК-07 |
| Внешний вид |
 |
 |
 |
 |
| Тип |
Носимый |
Носимый |
Носимый |
Стационарный |
| Корпус |
Металлический ударопрочный корпус |
Пластмассовый ударопрочный корпус |
Металлический ударопрочный корпус (для крепления на горизонтальных или вертикальных поверхностях) |
| Степень защиты |
IP54 |
IP65 |
| Питание |
— узел питания батарейный ПНН-02-02 (батареи типа С, 4 шт.) |
— узел питания аккумуляторный ПНН-02-03 (аккумуляторы типа АА, 4 шт.), зарядное устройство ЗУ-02С;
— от сети автомобиля (зарядное устройство ЗУ-06С) |
— аккумуляторы типа АА, 3 шт., зарядное устройство ЗУ-02С;
— от сети автомобиля (зарядное устройство ЗУ-06С) |
— постоянное 9 ÷ 24 В;сеть переменного тока 220 В;
— внешний источник питания постоянного тока (блок питания сетевой БПС-06);
— аккумуляторы (резервное питание) |
| Интерфейс |
RS-232 (с кабель-адаптером ПИ-03-01) |
RS-422 / RS-485 (с преобразователем интерфейса ПИ-02) |
| Сигнализация |
— звуковая;
— головные телефоны |
— звуковая |
— звуковая;
— световая;
— внешний свето-звуковой сигнализатор ОСС-01 |
| Время установления рабочего режима |
не более 1 мин. |
| Время непрерывной работы (для разных блоков детектирования), ч |
50–200 |
35–210 |
10–75 |
— внешний источник питания — не ограничено;
— аккумуляторы — не более 12 ч |
| Нестабильность показаний за 10 часов непрерывной работы |
±10 % |
| Диапазон рабочих температур с индикацией результатов на дисплее пульта, °С |
−20...+50 |
| Габаритные размеры, мм |
210 × 100 × 85 |
165 × 80 × 50 |
160 × 133 × 85 |
| Масса, кг |
0,9 |
0,4 |
1,5 |
Блоки детектирования дозиметра-радиометра ДКС-96
| Блоки детектирования альфа-излучения |
| Название |
БДЗА-96 |
БДЗА-96б |
БДЗА-96м |
БДЗА-96с |
БДЗА-96т |
| Детектор |
ZnS (Ag) |
ZnS (Ag) |
ZnS (Ag) |
ZnS (Ag) |
кремниевый полупроводниковый |
| Площадь активной поверхности детектора, см² |
70 |
300 |
10 |
30 |
5 |
| Диапазон измерения плотности потока альфа-излучения (по Pu-239), мин⁻¹·см⁻² |
0,1 ÷ 10⁴ |
0,1 ÷ 2·10³ |
0,1 ÷ 10⁵ |
0,1 ÷ 5·10⁴ |
0,1 ÷ 10⁶ |
| Степень защиты |
IP54 |
| Габаритные размеры, мм |
Ø130 × 240 |
Ø230 × 290 |
Ø65 × 240 |
Ø90 × 240 |
Ø50 × 60 |
| Масса, кг |
1,1 |
4,0 |
0,9 |
1,0 |
0,15 |
| Блоки детектирования бета-излучения |
| |
БДЗБ-96 |
БДЗБ-96б |
БДЗБ-96с |
БДЗБ-99 |
БДПС-96 |
| Детектор |
пластмассовый сцинтиллятор |
газоразрядные счетчики |
газоразрядный счетчик Бета-2 |
газоразрядный счетчик СИ-8Б |
пластмассовый сцинтиллятор + ZnS (Ag) |
| Площадь активной поверхности детектора, см² |
28 |
80 |
15 |
30 |
28 |
| Диапазон измерения плотности потока альфа-излучения (по Pu-239), мин⁻¹·см⁻² |
— |
— |
— |
— |
0,2 ÷ 1·10⁴ |
| Диапазон измерения плотности потока бета-излучения (по Sr-90+Y-90), мин⁻¹·см⁻² |
10 ÷ 10⁵ |
3 ÷ 10⁴ |
10 ÷ 10⁵ |
20 ÷ 10⁴ |
10 ÷ 1·10⁵ |
| Диапазон энергии регистрируемого бета-излучения, МэВ |
0,3 ÷ 3,0 |
0,12 ÷ 3,0 |
0,12 ÷ 3,0 |
0,12 ÷ 3,0 |
0,3 ÷ 3,0 |
| Степень защиты |
IP54 |
| Габаритные размеры, мм |
Ø90 × 230 |
150 × 200 × 110 |
Ø65 × 65 |
Ø88 × 80 |
Ø88 × 280 |
| Масса, кг |
0,9 |
1,5 |
0,3 |
0,4 |
1,2 |
| Блоки детектирования гамма- и рентгеновского излучения |
| |
БДКС-96б (гамма и рентген) |
БДКС-96с (гамма) |
БДМГ-96 (гамма) |
| Детектор |
тканеэквивалентный пластмассовый сцинтиллятор Ø30 × 15 мм |
газоразрядные счетчики Бета-2, Бета-2М |
газоразрядные счетчики |
| Диапазон измерения мощности дозы Н*(10) гамма-излучения |
0,1 мкЗв·ч⁻¹ ÷ 1,0 Зв·ч⁻¹ |
0,1 мкЗв·ч⁻¹ ÷ 1,0 мЗв·ч⁻¹ |
0,1 мкЗв·ч⁻¹ ÷ 10 Зв·ч⁻¹ |
| Диапазон измерения дозы Н*(10) гамма-излучения |
0,1 мкЗв ÷ 10 Зв |
0,1 мкЗв ÷ 10 мЗв |
0,1 мкЗв ÷ 10 Зв |
| Диапазон энергии регистрируемого гамма-излучения, МэВ |
0,015 ÷ 10 |
0,05 ÷ 3,0 |
0,05 ÷ 3,0 |
| Площадь активной поверхности детектора для регистрации бета-излучения, см² |
— |
15 |
— |
| Диапазон измерения плотности потока бета-излучения (по Sr-90+Y-90), мин⁻¹·см⁻² |
— |
10 ÷ 3·10⁴ |
— |
| Диапазон энергии регистрируемого бета-излучения, МэВ |
— |
0,12 ÷ 3,0 |
— |
| Степень защиты |
IP65 |
IP54 |
IP65 |
| Габаритные размеры, мм |
Ø60 × 250 |
Ø80 × 80 |
Ø40 × 250 |
| Масса, кг |
1,5 |
0,35 |
0,5 |
| Поисковые блоки детектирования |
| |
БДВГ-96 |
БДКГ-96 (каротажный) |
БДПГ-96 |
БДПГ-96м |
| Детектор |
сцинтилляционный NaI (Tl) Ø63 × 63 мм |
сцинтилляционный NaI (Tl) Ø18 × 30 мм |
сцинтилляционный NaI (Tl) Ø25 × 40 мм |
сцинтилляционный NaI (Tl) Ø18 × 30 мм |
| Диапазон измерения плотности потока гамма-излучения (по Cs-137), с⁻¹·см⁻² |
4 ÷ 2000 |
10 ÷ 10⁵ |
10 ÷ 8000 |
10 ÷ 24000 |
| Диапазон измерения мощности дозы Н*(10) (по Cs-137) |
0,1 ÷ 30 мкЗв·ч⁻¹ |
5 ÷ 2·10⁴ мкР·ч⁻¹ |
0,1 ÷ 100 мкЗв·ч⁻¹ |
0,1 ÷ 300 мкЗв·ч⁻¹ |
| Чувствительность (по Cs-137) |
3000 (имп.·с⁻¹) / (мкЗв·ч⁻¹) |
2 ±0,4 (с⁻¹/мкР·ч⁻¹) |
500 (имп.·с⁻¹) / (мкЗв·ч⁻¹) |
200 (имп.·с⁻¹) / (мкЗв·ч⁻¹) |
| Длина раздвижной штанги, м |
1,6 |
— |
0,7 |
0,7 (по заказу 3,8) |
| Степень защиты |
IP65 |
IP68 |
IP65 |
IP65 |
| Габаритные размеры, мм |
Ø88 × 400 |
Ø65 × 760 |
50 × 190 × 480 |
Ø35 × 320 мм |
| Масса, кг |
2,0 |
6,0 |
1,0 |
0,5 |
| Блоки детектирования нейтронного излучения |
| |
БДКН-96 |
БДМН-96 |
| Детектор |
пропорциональный счетчик нейтронов |
пластмассовый сцинтиллятор и ZnS (Ag) |
| Диапазон измерения мощности дозы Н*(10) нейтронов |
0,1 мкЗв·ч⁻¹ ÷ 0,1 Зв·ч⁻¹ (для Pu-α-Be источника) |
0,1 мкЗв·ч⁻¹ ÷ 0,1 Зв·ч⁻¹ |
| Диапазон измерения дозы Н*(10) нейтронов |
0,1 мкЗв ÷ 1,0 Зв (для Pu-α-Be источника) |
0,1 мкЗв ÷ 1,0 Зв |
| Диапазон измерений плотности потока нейтронного излучения источника Pu-α-Be, с⁻¹·см⁻² |
1 ÷ 10⁴ (для Pu-α-Be источника) |
— |
| Диапазон энергий регистрируемого нейтронного излучения |
0,025 эВ ÷ 14 МэВ |
0,025 эВ ÷ 10 МэВ |
| Степень защиты |
IP65 |
| Габаритные размеры, мм |
295 × 142 × 100 |
блок детектирования — Ø54 × 200;
замедлитель — Ø245 |
| Масса, кг |
2,25 |
блок детектирования — 0,8;
замедлитель — 7,3 |
Базовый комплект:
- Один из пультов УИК-05, УИК-05-01, УИК-06 с зарядным устройством ЗУ-02С или пульт УИК-07 по выбору;
- Блоки детектирования по выбору (все блоки детектирования, кроме БДКГ-96 поставляются со встроенным кабелем длиной 1,5 м; БДКГ-96 — с кабелем 10 м);
- Кейс;
- Паспорт и руководство по эксплуатации.
Дополнительно:
- Программное обеспечение и кабель-адаптер ПИ-03-01;
- Программное обеспечение, кабель связи и преобразователь интерфейса ПИ-02;
- Головные телефоны;
- Светозащитные экраны для блоков детектирования типа БДЗА и БДЗБ;
- Зарядное устройство ЗУ-06С;
- Сигнализатор светосигнальный обобщенный ОСС-01;
- Кабель соединительный 20 м (для всех блоков детектирования, кроме БДКС-96б);
- Кабель соединительный с согласующим устройством УС-96:
— от 20 до 500 м (для всех блоков детектирования, кроме БДКС-96б, БДКГ-96);
— от 10 до 1000 м (для блока детектирования БДКГ-96).
