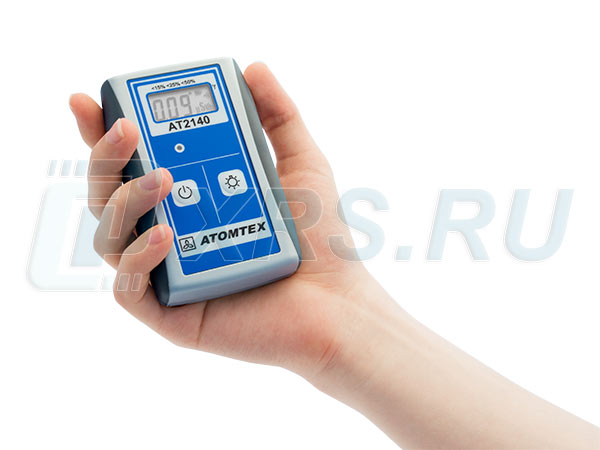

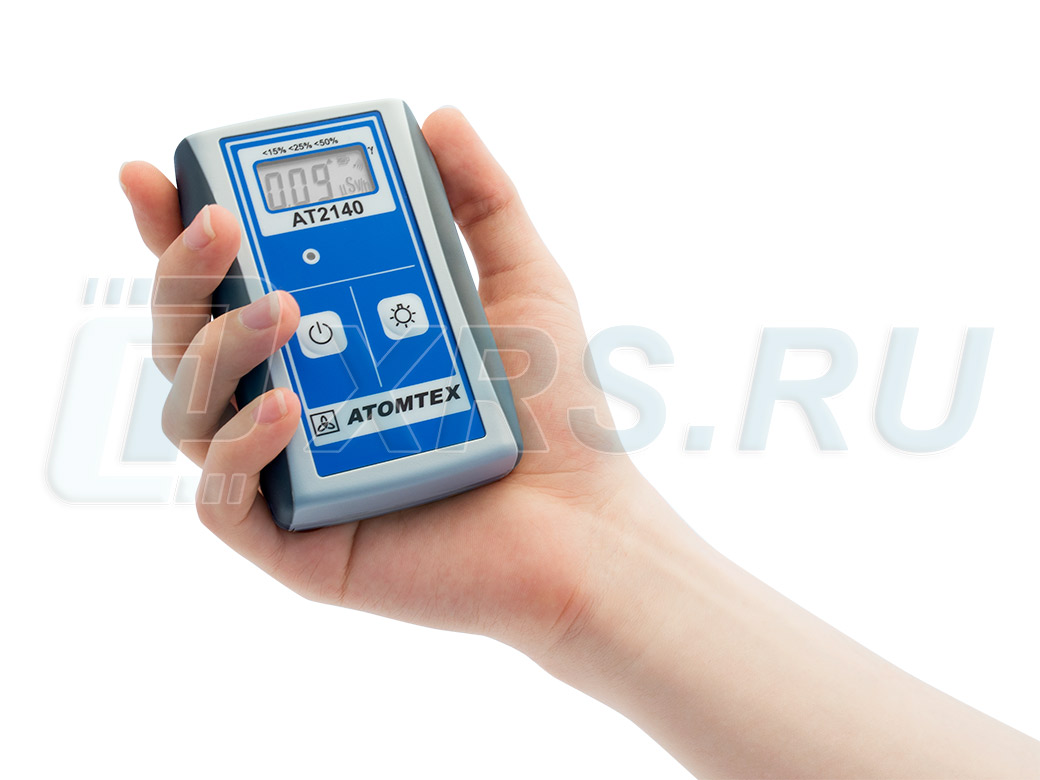

Карманные дозиметры ДКГ-АТ2140 и ДКГ-АТ2140А
ДКГ-АТ2140 (ДКГ-АТ2140А) — индивидуальный дозиметр рентгеновского и гамма-излучения.
Дозиметр карманный ДКГ-АТ2140 представляет собой портативное устройство со счётчиком Гейгера и процессором, высчитывающим эффективную дозу и мощность излучения, исходя из полученных данных. Возможные области применения ДКГ-АТ2140: ГО, радиоэкология, МЧС, радиационный контроль на предприятиях и в бюджетных учреждениях.
Изготовляется в двух вариациях: ДКГ-АТ2140 и ДКГ-АТ2140А. Отличие модификации с литерой «А» от стандартной модели заключается в увеличенной продолжительности работы без подзарядки (в два раза), расширенном диапазоне индикации/измерения мощности излучения и амбиентной эквивалентной дозы (в десять раз), сокращённым временем отклика (в два раза) и умеренной устойчивости к падениям (подробнее — в руководстве пользователя).
Задачей карманного дозиметра является определение амбиентного эквивалента дозы непрерывного рентгеновского/гамма-излучения (накопленной дозы) и интенсивности облучения (мощность дозы).
Информация о мощности дозы и размере амбиентного эквивалента дозы выводится на жидкокристаллический экран дозиметра, где кроме результатов измерений отображаются уровень заряда прибора и предупреждения о возможных неисправностях узлов. Также устройство оснащено звуковой сигнализацией и светодиодом, которые активируются при превышении установленного пользователем порога измерений.
Принцип работы
В основе работы дозиметра ДКГ-АТ2140 лежит счётчик Гейгера-Мюллера (в быту часто именуемый просто как «счётчик Гейгера»). Сам счётчик представляет собой наполненный газом конденсатор, в котором происходит разряд, когда туда попадает радиоактивная частица. Процессор считает число возникающих импульсов и автоматически преобразует их в конкретные физические величины.
Ключевые особенности
Точность и простота применения.
Дозиметр ДКГ-АТ2140 прекрасно подходит как для измерения радиации профильными службами, так и для бытового использования. Малая погрешность (+/− 15%) позволяет использовать прибор для полноценной реализации дозиметрического контроля квалифицированными специалистами, в то время как простота использования и интуитивно понятный интерфейс вместе с функцией самодиагностики прибора даёт возможность пользоваться устройством непрофессионалами. Последнее позволяет использовать дозиметр в том числе в учебных целях, например в школах, университетах или на спецкурсах.

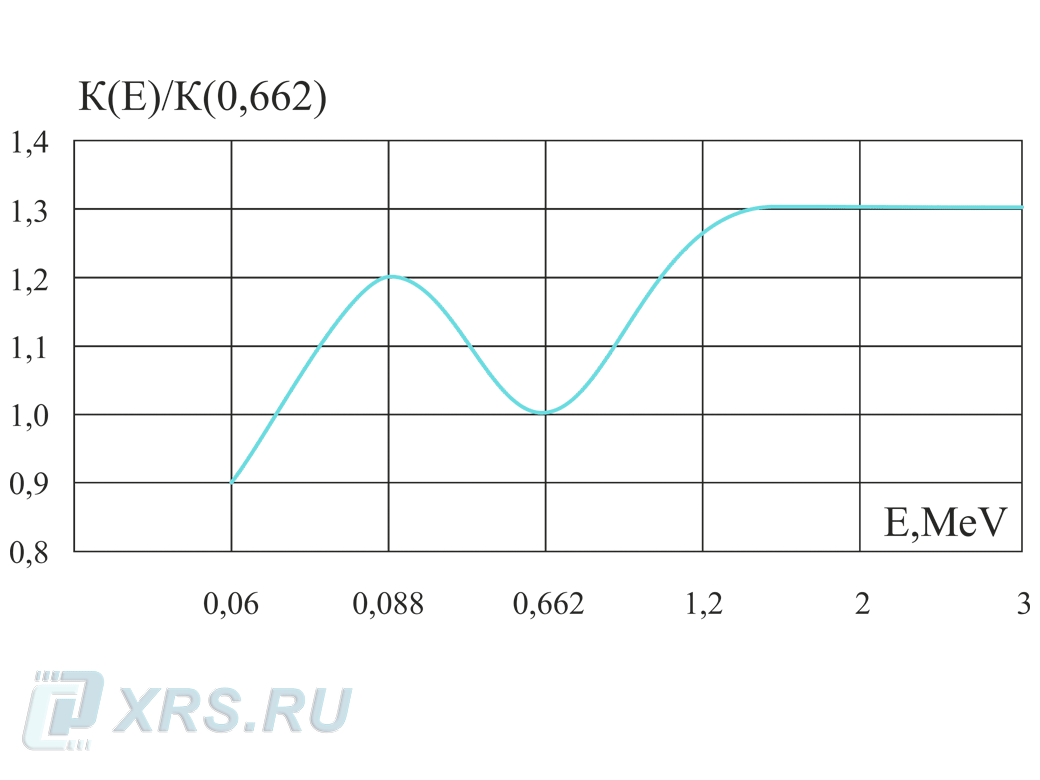

Типовая зависимость чувствительности дозиметров ДКГ-АТ2140 относительно энергии 0,662 МэВ гамма-излучения 137CS (энергетическая зависимость)

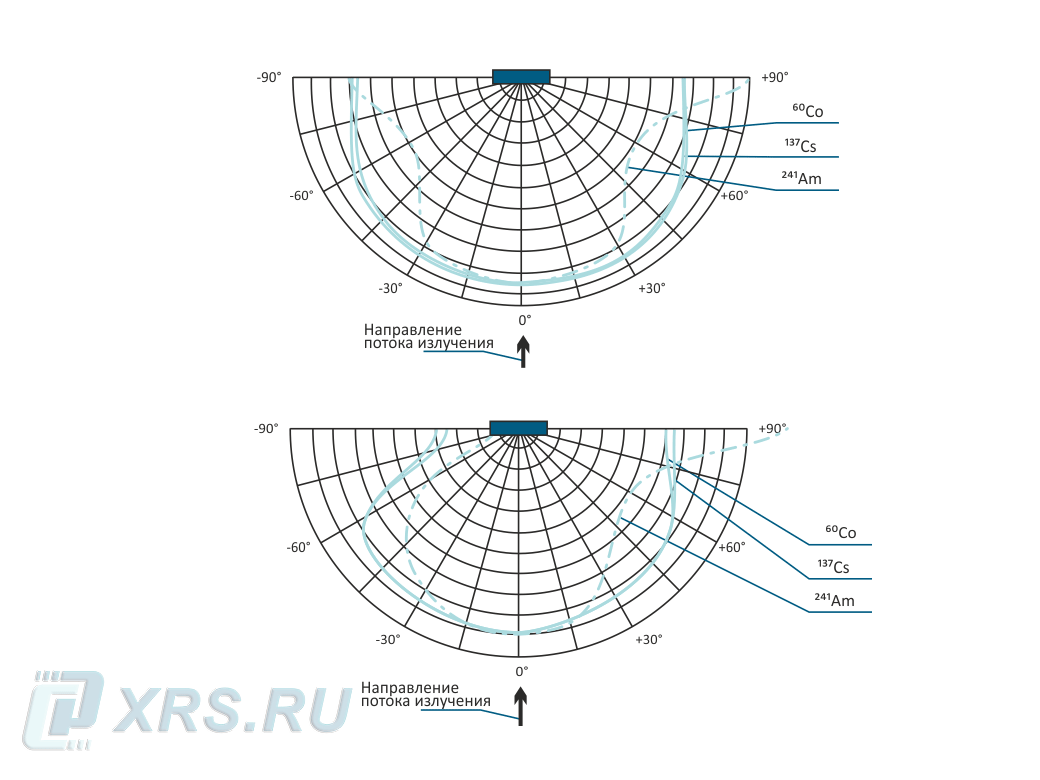

Типовая зависимость чувствительности дозиметров ДКГ-АТ2140 от угла падения гамма-излучения (анизотроприя)
Прочее:
- Время отклика на изменение мощности дозы: 10 секунд (для ДКГ-АТ2140А — 5 секунд);
- Устойчив к воздействию постоянных/переменных полей сетевой частоты с напряжённостью до 400 А/м;
- Подсветка дисплея и световая/звуковая сигнализация позволяют работать в условиях плохой освещённости;
- В устройстве предусмотрено восемь пороговых уровней сигнализации по дозе или мощности дозы;
- Небольшие габариты (чуть более 10 см в длину и весом 110 г);
- Уровень защиты IP40;
>>> Скачать рекламный проспект на ДКГ-АТ2140 и ДКГ-АТ2140А

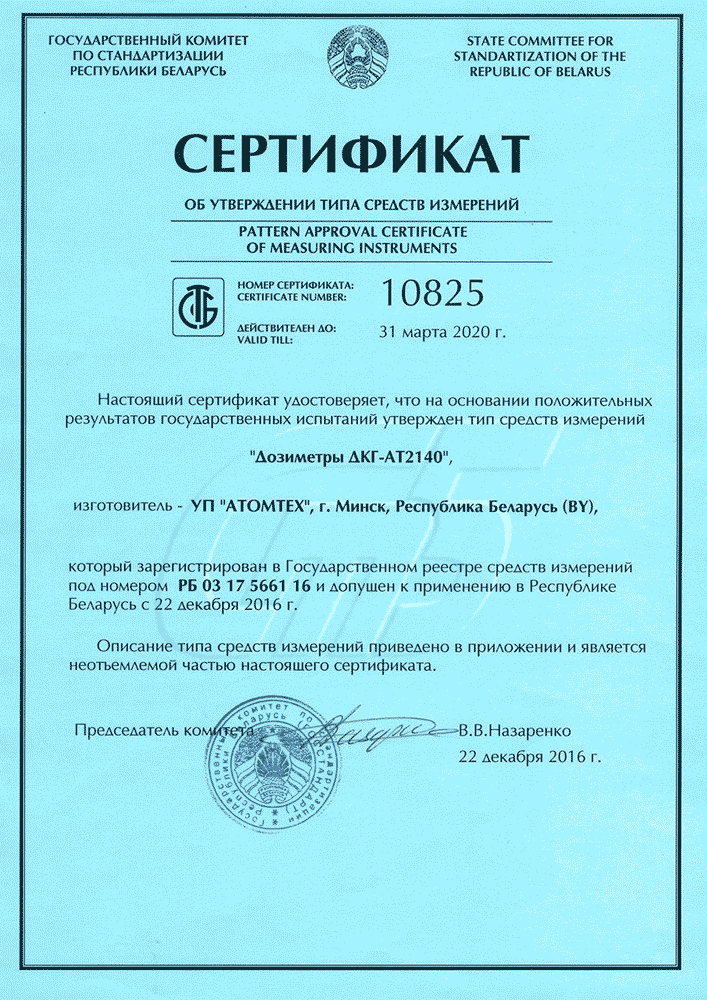

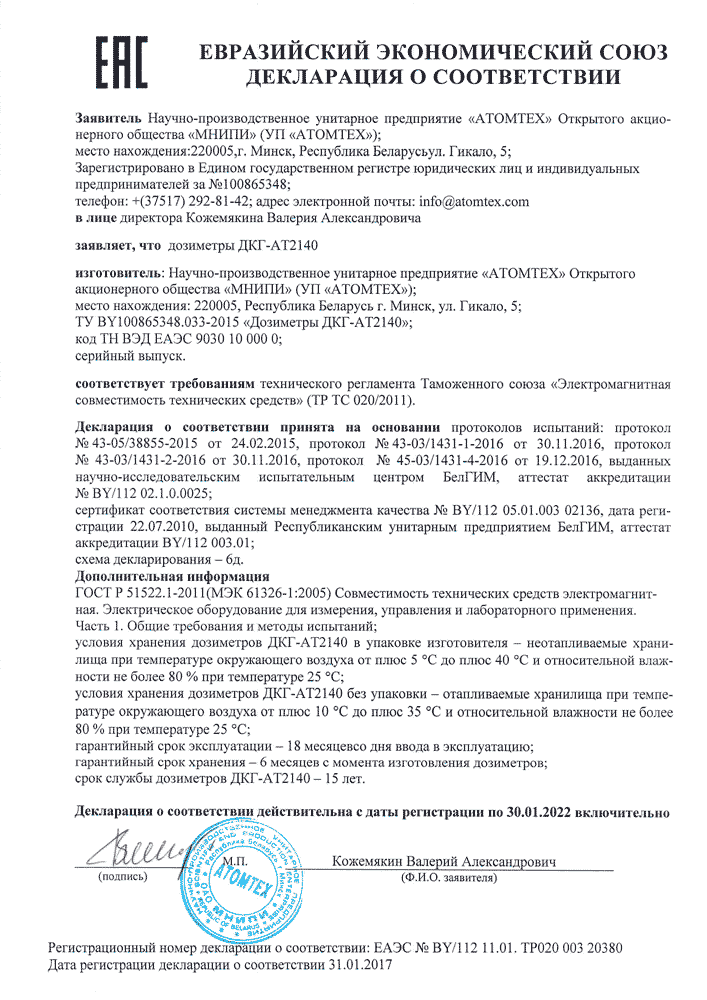

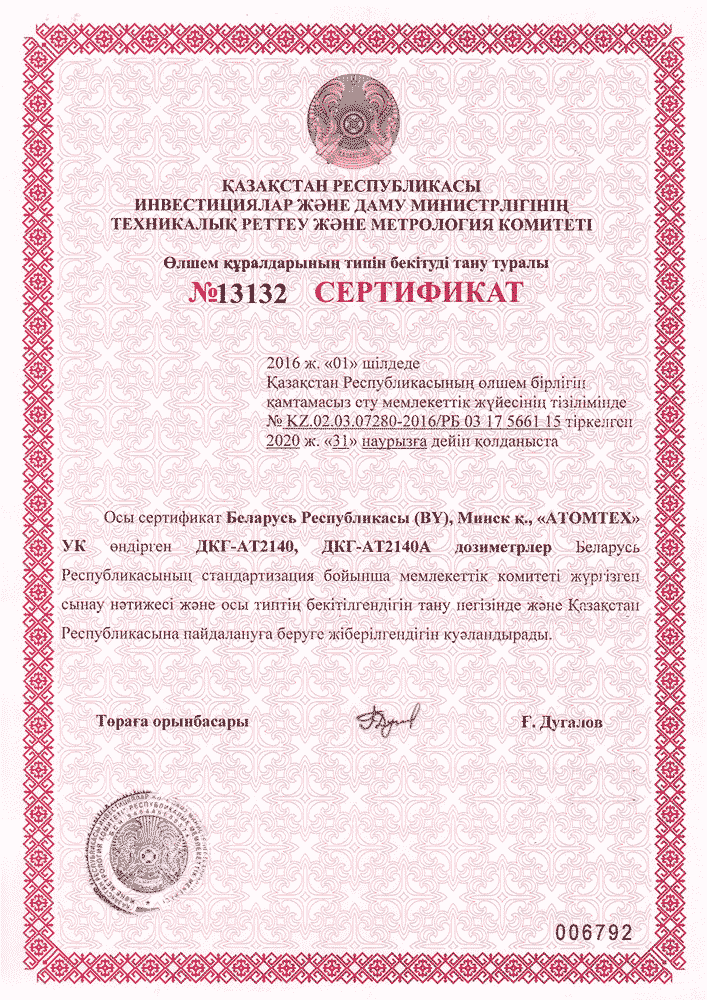

Декларации о соответствии и национальные сертификаты:
Руководство по эксплуатации ДКГ-АТ2140 и ДКГ-АТ2140А
12.1 Приложение А
Приложение А
(рекомендуемое)
Форма протокола поверки
| Протокол проверки |
| Дозиметр ДКГ-АТ2140__ |
зав. №________ |
|
|
| ДАТА ПОВЕРКИ |
____________ |
|
|
| |
год, месяц, число |
|
|
| ПОВЕРКА ПРОВОДИЛАСЬ |
____________ |
____________ |
____________ |
| |
поверочный орган |
| Условия поверки |
|
|
|
| - температура |
____ °C; |
|
|
| - относительная влажность |
____%; |
|
|
| - атмосферное давление |
____кПа; |
|
|
| - внешний фон гамма-излучения |
____мкЗв/ч. |
|
|
| |
|
|
|
| Средства поверки |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| 1. Внешний осмотр |
|
|
|
| - документация |
|
|
|
| - комплектность |
|
|
|
| - мех. повреждения |
|
|
|
| |
|
|
|
| 2. Опробование |
|
|
|
| - самоконтроль |
|
|
|
| - соответствие ПО |
|
|
|
| Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
| |
|
|
|
|
3. Определение метрологических характеристик
3.1 Определение основной относительной погрешности при измерении мощности дозы рентгеновского и гамма-излучения.
Таблица 2
| Мощность дозы в контрольной точке Н*0i(10) |
Погрешность эталонного средства измерений в i-й контрольной точке |
Среднее арифметическое значение мощности дозы, мкЗв/ч |
Основная относительная погрешность измерения полученная при поверке, % |
Пределы допускаемой основной относительной погрешности по ТУ, % |
| 0,7 мкЗв/ч |
|
|
|
±15 |
| 7,0 мкЗв/ч |
|
|
|
| 70 мкЗв/ч |
|
|
|
| 0,7 мЗв/ч |
|
|
|
| 7,0 мЗв/ч |
|
|
|
70 мЗв/ч
(для ДКГ-АТ2140А) |
|
|
|
700 мЗв/ч
(для ДКГ-АТ2140В,
ДКГ-АТ2140В/1) |
|
|
|
3.2 Определение энергетической зависимости относительно энергии гамма-излучения 662 кэВ радионуклида 137Cs.
Таблица 3
| Радионуклид |
Мощность дозы в контрольной точке Н*0i(10) |
Среднее арифметическое значение мощности дозы, мкЗв/ч |
Основная относительная погрешность измерения полученная при поверке, % |
Пределы допускаемой основной относительной погрешности по ТУ, % |
| 241Am |
|
|
|
|
| 137Cs |
|
|
|
| 60Co |
|
|
|
ВЫВОДЫ:
Свидетельство №____________ от ____________
(заключение о непригодности)
Поверку провёл ________________________ (____________)
Лист регистрации изменений
| Изм. |
Номера листов (страниц) |
Всего листов (страниц) в документе |
№ документа |
Входящий № сопроводительного документа и дата |
Подпись |
Дата |
| изменённых |
заменённых |
новых |
аннулированных |
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
