Динамический ударный твердомер Константа ТД
Малогабаритный динамический ударный твердомер «Константа ТД» с набором сменных преобразователей предназначен для измерения твердости всех типов сталей (включая нержавеющие), чугунов, цветных металлов. Применим также для измерения σв − предела прочности (временного сопротивления) конструкционных углеродистых сталей. Прибор реализует динамический метод оперативного контроля, характеризующийся широким диапазоном и малой погрешностью измерений наряду с простотой обслуживания в процессе измерения твердости.
Особенности
- Наличие широкого спектра преобразователей, позволяющего использовать прибор в любых случаях применимости динамического метода.
- Шкала Лейба достоверна и соответствует всем требованиям стандарта ASTM A956.
- Автоматическая отстройка от влияния положения преобразователя относительно горизонта при измерениях.
- Наличие шкал твердости по следующим группам материалов (соответствует международным стандартам): нелегированная, низколегированная, литьевая сталь, инструментальная сталь, нержавеющая сталь, серый чугун, высокопрочный чугун, алюминиевые сплавы, латунь (медно-цинковый сплав), бронза (медно-алюминиевый сплав, сплав медного олова), сварной медный сплав.
- Соответствие массово-энергетических характеристик преобразователей шкалам Лейба по международным стандартам.
- Оперативность и высокая локальность при измерениях.
- Графический индикатор и расширенная клавиатура, построенная по принципу «одна кнопка − одна функция», обеспечивают простоту работы с прибором.
- Расширенный диапазон рабочих температур.
- Возможность оперативного просмотра статистики в процессе изменений с усреднением и по группам, записанным в память прибора.
- Возможность проведения допускового контроля.
- Подсветка индикатора при работе в затененных условиях.
- Возможность записи во встроенной памяти преобразователей индивидуальных калибровок на конкретных образцах продукции.
- Возможность записи результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data».
Преобразователи к твердомеру «Константа ТД»
- D − универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости.

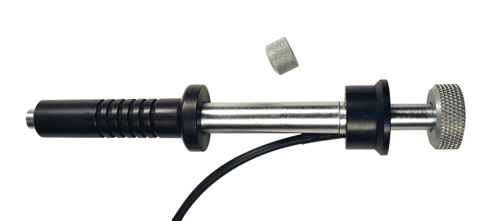

- D+15 − универсальный стандартный преобразователь для измерения твердости в пазах и на утопленных поверхностях.
- DC − универсальный стандартный преобразователь для решения задач измерения в труднодоступных зонах деталей собранных машин, в отверстиях, цилиндрах.

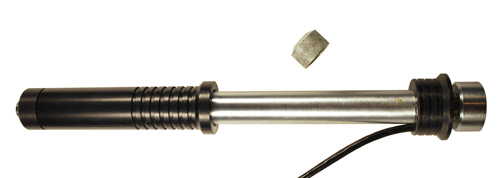

- G − универсальный стандартный преобразователь для контроля массивных деталей с повышенной шероховатостью, например, поковок или литья, материалов с крупнозернистой структурой (чугун) и грубой поверхностью.

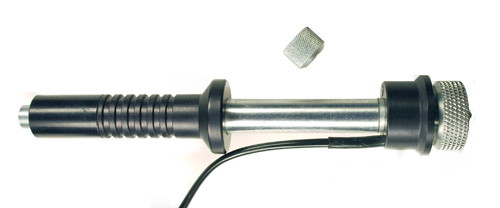

- С − универсальный стандартный преобразователь для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями, а также тонкостенных и чувствительных к ударам деталей.
| Технические характеристики |
| |
D
|
D+15
|
DC
|
G
|
C
|
| Радиус индентора, мм |
1,3 |
2,5 |
0,5 |
| Минимальная толщина объекта контроля, мм |
10 |
100 |
5 |
| Минимальная масса объекта контроля, мм |
3 |
30 |
1,5 |
| Диаметры отпечатков на изделиях, мм |
0,430 |
1,082 |
0,380 |
| Глубина отпечатков на изделиях, мм |
0,018 |
0,059 |
0,014 |
| Габариты, мм |
Ø27×145 |
Ø27×160 |
Ø27×90 |
Ø33×255 |
Ø27×145 |
| Особенности |
Преобразователь общего применения. |
Увеличенная высота трубки (от объекта контроля до сенсорной катушки). |
Укороченная конструкция ударного механизма |
Увеличенная энергия удара (примерно в 9 раз по сравнению с типом D). |
Уменьшенная энергия удара (примерно в 4 раза по сравнению с типом D), меньшая глубина и диаметр отпечатка. |
| Шкалы твердости |
HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σВ, HL |
| Диапазон измерения твердости: |
|
| по Роквеллу, HRCэ |
20 ÷ 70 |
| по Бринеллю, HB |
20 ÷ 650 |
| по Виккерсу, HV |
20 ÷ 1000 |
| по Шору, HSD |
23 ÷ 102 |
| временного сопротивления σВ (предел прочности), МПа |
370 ÷ 1740 |
| Основная погрешность измерения: |
|
| по Роквеллу, HRCэ |
1,5 |
| по Бринеллю, HB |
10 |
| по Виккерсу, HV |
12 |
| по Шору, HSD |
2 |
| временного сопротивления σВ (предел прочности), %, не более |
5 |
| Число замеров для вычисления среднего |
до 99 |
| Число запоминаемых индивидуальных калибровок |
до 3 на каждую шкалу твердости |
| Число ячеек памяти результатов измерения |
до 10000 (с возможностью разбивки на 99 групп) |
| Питание |
аккумуляторы или батареи Alkaline, тип ААА (2 шт.) |
| Время непрерывной работы от батарейки типа Alkaline, ч |
120 |
| Диапазон рабочих температур, °C |
-20 ÷ +50 |
| Габаритные размеры, мм |
120×60×25 |
| Масса прибора, г |
150 |
- Прибор с преобразователями (число и модификация по выбору заказчика).
- Аккумуляторы ААА − 4 шт.
- Зарядное устройство.
- Руководство по эксплуатации.
- Методика поверки.
- Диск с программой связи с IBM PC и обработки измерительной информации «Constanta-Data».
- Кабель связи с компьютером по интерфейсу USB.
- Тара.
