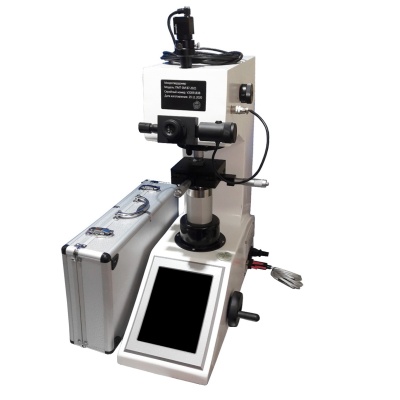

Стационарный микротвердомер по Виккерсу ПМТ-3М
Микротвердомер ПМТ-3М — это модернизированная версия базовой модели ПМТ-3, предназначенная для измерения микротвердости металлов и сплавов по методам Виккерса и Кнупа. Прибор обеспечивает высокую точность измерений за счёт автоматизации процессов нагружения, выдержки и измерения диагоналей отпечатка. Отличается автоматическим приводом поворотной головки (турели). Расширен диапазон оптического увеличения и составляет от 20× до 400×, что позволяет проводить измерения на очень малых и тонких объектах с высокой детализацией. Также к прибору может быть подключена цифровая видеокамера, обеспечивающая визуализацию процесса измерения на экране, а также возможность подключения к персональному компьютеру для дальнейшей обработки данных с использованием специализированного программного обеспечения.
Испытательные усилия регулируются в диапазоне от 0,010 до 1,000 кгс (от 0, 098 Н до 9,807 Н), что делает прибор подходящим для тестирования тонких слоёв, хрупких материалов, микроэлектронных компонентов и других изделий, где требуется высокая точность и минимальное разрушение образца.
Микротвердомер ПМТ-3М зарегистрирован в Госреестре средств измерений РФ под № 86208-22, поставляется с поверкой.
Прямые измерения проводятся по 8 шкалам Виккерса: HV0,01; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1 и по шкале Кнупа (HK). Общий технический диапазон измерений составляет 8–2900 HV. При этом поверяемый диапазон, гарантирующий максимальную точность, составляет 50–1500 HV. Доступна конвертация в 14 других шкал твёрдости: Роквелла (HRA, HRB, HRC, HRD, HRF), Супер-Роквелла (HR15N, HR30N, HR45N, HR15T, HR30T, HR45T), Бринелля (HBW), Виккерса (HV) и Кнупа (HK) по ASTM E-140.
Принцип действия
Принцип действия микротвердомера ПМТ-3М основан на статическом вдавливании алмазного пирамидального индентора в поверхность образца с последующим измерением длины диагоналей отпечатка. На основе этих данных программное обеспечение рассчитывает значение твёрдости по выбранной шкале.
Управление и анализ данных
Микротвердомер модели ПМТ-3М имеет автоматический привод турели и цифровую видеокамеру. Автоматизация поворота турели позволяет свести к минимуму влияние оператора на точность замеров. Изображение с видеокамеры выводится на экран компьютера через специализированное ПО, входящее в комплект поставки прибора. Связь микротвердомера и компьютера осуществляется через интерфейс RS232/USB. ПО позволяет управлять процессом испытаний, обрабатывать и хранить полученные данные.

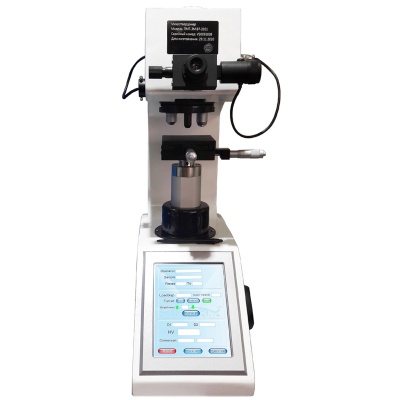

Микротвердомер ПМТ-3М имеет цветной сенсорный экран диагональю 8 дюймов, который отображает параметры измерения, текущее усилие, время выдержки и результаты тестирования. Во внутренней памяти прибора могут сохраняться до 60 результатов измерений. Система обработки данных позволяет выводить статистические значения: максимальное, минимальное, размах и среднее значение твёрдости. Результаты можно конвертировать в другие шкалы твёрдости для удобства сравнения и анализа. Интерфейс управления интуитивно понятен, а наличие стилуса упрощает работу с меню. Также предусмотрен встроенный мини-принтер для распечатки данных: номер образца, нагрузка, измеренное значение, серия измерений, оператор, дата и время.
