Магнитометр ИМАГ-400Ц для контроля магнитного поля
Магнитометр ИМАГ-400Ц предназначен для измерения напряженности магнитного поля при проведении магнитопорошкового контроля с использованием постоянного, переменного, импульсного и выпрямленного тока промышленной частоты. Позволяет измерять нормальную и тангенциальную составляющую напряженности на поверхности изделий, контролируемых методом приложенного поля. Измеренное значение отображается в А/см или мТл.
Магнитометр внесен в Госреестр средств измерений РФ (№ 25588-09).
Принцип действия прибора основан на магнитных измерениях с использованием преобразователя Холла. Чувствительная ось преобразователя ориентирована перпендикулярно торцевой поверхности его корпуса.
Магнитометр ИМАГ-400Ц работает в 2 режимах:
- непрерывный — измерение постоянных, переменных, пульсирующих полей;
- импульсный — измерение однократных импульсов поля.
При необходимости измерений в местах с ограниченным доступом (в углах, пазах и т. д.), комплектация магнитометра может быть дополнена щелевым преобразователем узкой вытянутой формы. По дополнительному заказу в комплект поставки также может входить контрольный образец магнитного поля КОМП-2 для регулярной проверки работоспособности магнитометра.
| Наименование параметра |
Значение |
| Диапазон показаний, А/см (мТл) |
1–750 (0,1–95) |
| Диапазон измерений, А/см (мТл) |
2–700 (0,2–88) |
| Разрешение, А/см (мТл) |
1 (0,1) |
Предел допускаемого значения абсолютной погрешности
— А/см
— мТл |
Н и В — измеряемая величина напряженности или индукции поля
± (0,03 · Н + 2)
± (0,03 · В + 0,2) |
| Рабочее напряжение питания измерителя от батареи 6LR61, В |
6–9 |
| Потребляемый ток, мА, не более |
12 |
| Габаритные размеры, мм, не более |
110 × 55 × 25 |
| Масса измерителя с батареей питания, кг, не более |
0,2 |
| Средняя наработка на отказ, ч, не менее |
5000 |
| Среднее время восстановления работоспособного состояния, мин, не более |
60 |
| Установленный срок службы, лет, не менее |
8 |
| Наименование |
Количество |
| Электронный блок ИМАГ-400Ц |
1 шт. |
| Преобразователь Холла с измерительным кабелем |
1 шт. |
| Батарея 6LR61 |
1 шт. |
| Футляр |
1 шт. |

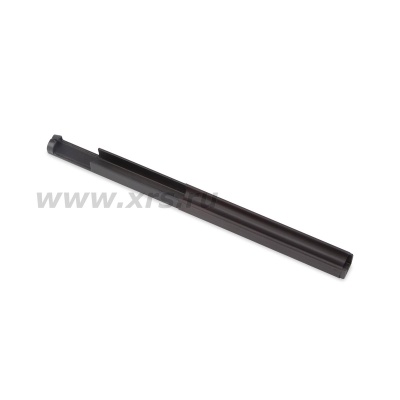

| Оправка для закрепления преобразователя в соленоиде |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
| Щелевой преобразователь Холла |
по заказу |
| Контрольный образец магнитного поля КОМП-2 |
по заказу |
