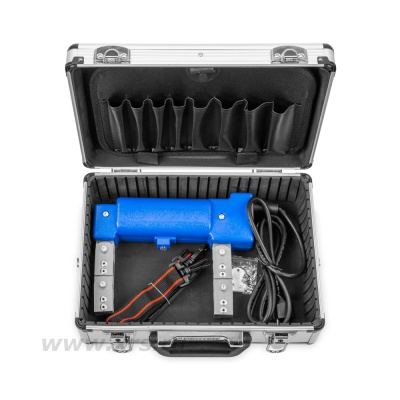

Портативный электромагнит переменного тока РМ-3
Электромагнит портативный РМ-3 представляет собой шарнирный электромагнит с подвижными составными магнитопроводами из магнитомягкой электротехнической стали. Пригоден для поиска поверхностных и подповерхностных дефектов детали непосредственно в конструкции. Снабжён светодиодом, сигнализирующим об исправности прибора. В отличие от РМ-2 не снабжён ручкой.
Портативный электромагнит рассчитан на поиск термических, шлифовочных и прочих трещин, волосовин и других дефектов посредством полюсного намагничивания участка объекта.
При приложении электромагнита к исследуемому участку происходит намагничивание объекта, после чего на объект выливается суспензия, мелкие частицы которой образуют рисунок дефекта (при его наличии).
Принцип работы
Принцип работы дефектоскопа РМ-3 реализует метод магнитопорошкового контроля. Он основан на анализе рисунка ферромагнитных частиц, образующегося на поверхности намагниченного объекта. При намагничивании изделия исследуемый участок обдают суспензией — смесью, содержащей ферромагнитные частицы. В местах, где присутствуют поверхностные или подповерхностные дефекты (нарушения целостности), магнитное поле искривляется. Это приводит к повышенному скоплению частиц непосредственно на проблемном участке, совмещающимся с полным отсутствием частиц подле дефекта. Таким образом, можно не только оперативно, но и точно определить место и контур повреждения. Сам электромагнит представляет собой катушку — сердечник из ферромагнитных пластин в обмотке. Когда блок питания, работающий от сети переменного тока, подаёт напряжение на обмотку, возникает переменное магнитное поле, с помощью которого происходит намагничивание объекта, причём подсоединённые магнитопроводы становятся магнитными полюсами.
Ключевые особенности
Шарнирный электромагнит с переменным магнитным полем
В основе РМ-3 лежит электромагнит, работа которого основана на принципах электромагнетизма. Такой магнит можно в любой момент выключить или включить, и он не подвержен размагничиванию (в отличие от постоянных магнитов), поскольку его работа зависит от питания. Кроме того, шарнирные соединения магнитопроводов дают возможность изменять расстояние между полюсами и их положение, что позволяет исследовать различные по своим формам и размерам объекты и участки.
Прочее
- Необходимо хранение в сухом помещении при температуре от 10 до 30 °C при влажности не более 80% (при температуре +25 °C);
- Не допускается удерживание кнопки намагничивания более пяти секунд во избежание перегрева электромагнита.
Открыть руководство по эксплуатации портативного магнита PM-3
