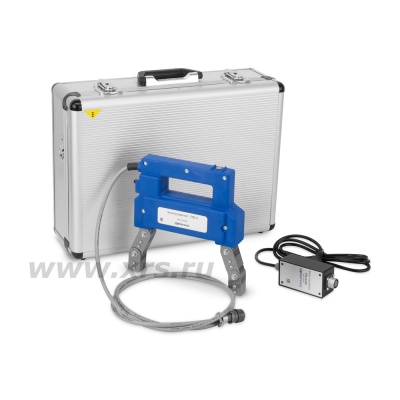

Портативный электромагнит PM-5

Электромагнит РМ-5 предназначен для проведения неразрушающего контроля изделий из ферромагнитных материалов с относительной магнитной проницаемостью не менее 40. Прибор используется для выявления поверхностных и подповерхностных дефектов в основном материале и сварных соединениях. Применяется в авиационной, автомобильной, энергетической промышленности, на железнодорожной и другой технике.

Портативный электромагнит РМ-5 относится к переносным специализированным средствам контроля для работы в цеховых, лабораторных и полевых условиях. Он позволяет контролировать различные по форме и размерам изделия, их сварные швы и другие зоны путем намагничивания отдельных участков или изделия в целом. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным или постоянным током. Электромагнит обеспечивает автоматическое размагничивание объектов контроля при работе с постоянным магнитным полем. Регулируемая шарнирная конструкция ярма электромагнита позволяет обеспечить эффективность его использования для деталей различной формы и ориентации. Документирование результатов контроля, при обнаружении дефектов в изделии, может быть обеспеченно изготовлением магнитограмм посредством снятия отпечатка рисунка отложения магнитного порошка с применением липкой полиэтиленовой ленты или другого материала, а также фотографированием, с указанием масштаба изображения и зоны расположения дефекта на поверхности изделия.

Намагничивание и проведение контроля

Установите полюса электромагнита на изделие и нажмите кнопку «Пуск» на корпусе намагничивающего устройства. В зависимости от способа контроля используйте либо сухой порошок, либо водяную/масляную магнитную суспензию. Визуально осмотрите место контроля на предмет наличия характерных индикаторных рисунков, подлежащих фиксации и расшифровке.

Подъемная сила (при полюсами 140 мм)
при питании от сети 220В, 50 Гц	10 кг
при питании от постоянного тока	38 кг
Сила тока в обмотке электромагнита
при питании от сети 220В, 50 Гц	1,5 А
при питании от постоянного тока	3 А
Напряжение питания обмотки электромагнита при работе от модуля AL-18	9В
Штатное расстояние между полюсами	140 мм
Максимальная зона контроля	250 мм
Размер полюсов	25×25 мм
Размагничивание
при питании от сети 220В, 50 Гц	переменным полем при удалении от объекта
при питании от модуля AL-18	автоматическое, полем возрастающей частоты
Длительность автоматического размагничивания	30 с
Напряжение питания
при работе от источника переменного тока	220±22 В, 50±1 Гц
напряжение питания модуля AL-18 от источника постоянного тока	18±3 В
Время автономной работы при непрерывном намагничивании	не менее 2 часов непрерывной работы
Габариты изделия (длина х толщина х высота)
Электромагнит РМ-5	205×50×200
Аккумуляторный модуль	115×55×200
Масса изделия
Электромагнит РМ-5	3,7 кг
Аккумуляторный модуль	0,9 кг
