Тепловизоры инфракрасные измерительные серии В7-ТВ
Инфракрасные тепловизоры серии В7-ТВ предназначены для бесконтактного измерения температуры и визуализации тепловых полей в режиме реального времени. Приборы обнаруживают участки с аномальным температурным режимом и отображают распределение тепла на экране в выбранной цветовой палитре.
Тепловизоры В7-ТВ внесены в Госреестр СИ РФ (№ 92389-24).
Модельный ряд
Серия В7-ТВ состоит из 4 моделей тепловизоров, которые отличаются между собой разрешением матрицы инфракрасного детектора.
| Модель |
Диапазон измерений, °С |
Матрица, пикс. |
Частота обновления изображений, Гц |
| В7-ТВ3090 |
−20...+350 |
120 × 90 |
25 |
| В7-ТВ3160 |
−20...+350 |
160 × 120 |
9 |
| В7-ТВ3220 |
−20...+350 |
220 × 160 |
9 |
| В7-ТВ3320 |
−20...+300 |
320 × 240 |
9 |
Отличительная особенность модели В7-ТВ3090 — частота обновления 25 Гц. Она обеспечивает плавное и четкое изображение без рывков при наблюдении за быстро движущимися объектами. Три другие модели имеют частоту 9 Гц и подойдут для работы со статичными или медленно перемещающимися объектами.
Функциональные возможности

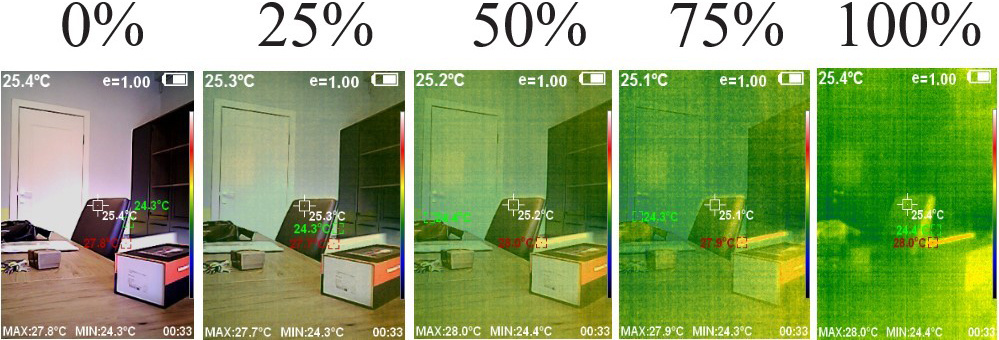

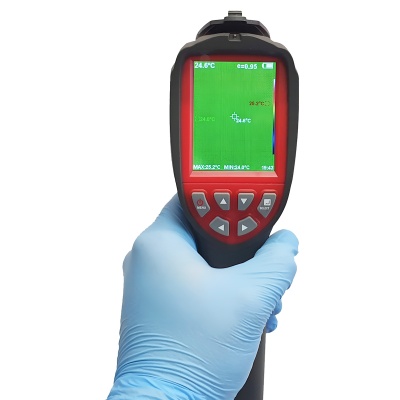

Тепловизоры В7-ТВ оснащены ЖК-дисплеем и двумя камерами: инфракрасной и обычной. Функция слияния изображений накладывает тепловую аномалию на реальный объект, позволяя выбрать одну из пяти степеней объединения.

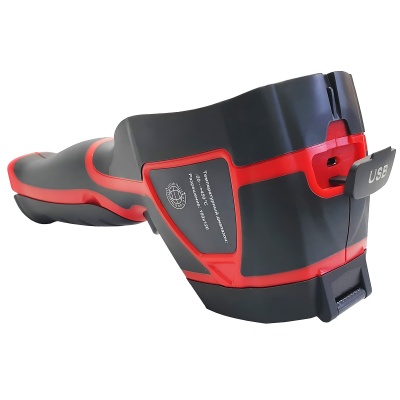

В меню тепловизоров можно выбрать предустановленное значение коэффициента эмиссии для 4 типов поверхностей: матовая, полуматовая, полублестящая, блестящая, а также режим ручной настройки. Все данные сохраняются во встроенную память для последующего детального анализа на ПК. Приборы поддерживают запись не только статических термограмм, но и видео в формате MPEG-4 для отслеживания динамики изменения температурного поля. Для переноса файлов и детального анализа термограмм на ПК предусмотрен USB-интерфейс и специализированное ПО «IR Image Tools». Программное обеспечение необходимо скачать с официального сайта компании Восток-7. Специализированное ПО позволяет:
- гибко настраивать степень слияния изображений и цветовые палитры;
- формировать отчеты с автоматическим внесением всех данных измерения (температура мин./макс., температура в центральной точке, коэффициент эмиссии, дата и время);
- выбирать единицы измерения: °С, °F, °K;
- анализировать и обрабатывать записанные видеофайлы.

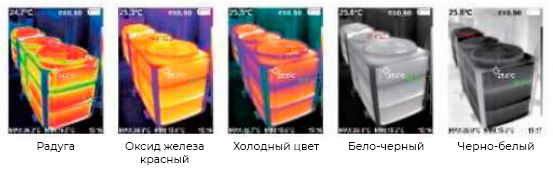

Тепловизоры В7-ТВ поддерживают пять цветовых палитр для более точного определения разницы температур: радуга, оксид железа красный, холодный цвет, черно-белый, бело-черный.
Устройства работают от встроенного аккумулятора типоразмера 18650 (3,7 В). Для работы в темноте предусмотрена светодиодная подсветка, а для стационарного использования — резьбовое гнездо для штатива.
