АНПИ-К аппаратура нахождения повреждения изоляции

Цена:

68 640 ₽

NULL

Производитель: Квазар

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Аппаратура нахождения повреждения изоляции АНПИ-К

Аппаратура АНПИ-К предназначена для нахождения бесконтактным и контактным способом мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых металлических трубопроводов, уложенных под различными видами дорожных покрытий без вскрытия грунта для определения бесконтактным способом месторасположения и глубины заложения трубопровода, а также для определения месторасположения силовых электрических кабелей под нагрузкой.

Условия эксплуатации аппаратуры в части воздействия климатических факторов при температурах от −20 до +40 °C и относительной влажности не более 98% при +20 °C.

Генератор
Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход).
Частота сигнала на выходе генератора, Гц	975 ±1/5025 ±5
Генератор обеспечивает модуляцию выходного напряжения сигнальной частоты импульсами с регулируемым периодом повторения, сек.	0,5 ÷ 2
Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке генератора при напряжении питания 12 В, Вт, не менее	75
Выходное напряжение генератора регулируется от 5 В (±20%) до 150 В (±20%) ступенями с дискретностью не более 6 дБ при напряжении источника питания, В	12
Напряжение питания генератора, В	10 ÷ 16
Масса генератора, кг, не более	2
Габаритные размеры генератора, мм, не более	140x80x200
Приемник
Центральные частоты полосы пропускания приемника, Гц	100 ±1; 975 ±10; 5025 ±50
Добротность селективного усилителя приемника на всех рабочих частотах, единиц, не менее	45
Чувствительность приемника по напряжению при полном отклонении шкалы индикатора на частоте 975 Гц (для обоих входов), не менее, мкВ	50
Диапазон изменения усиления приемника, не менее, дБ	78
Напряжение батареи питания приемника (три элемента типа 316/АА/LR6), В	3 ÷ 5
Средний ток потребления приемника (при выключенной подсветке индикации и напряжении питания 4,5 В) составляет, мА, не более	40
Габаритные размеры приемника, мм	200x140x60
Масса приемника, кг, не более	0,8
Гарантийный срок эксплуатации – 1 год. Производится послегарантийный ремонт и техническое освидетельствование изделий после одного и более лет.

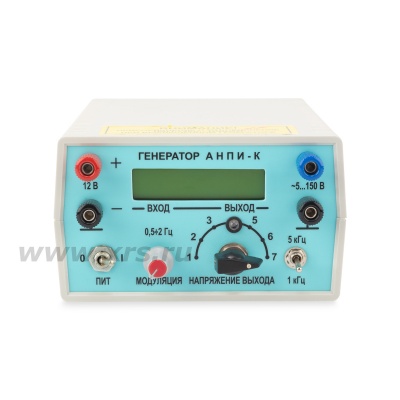

Генератор АНПИ-К.

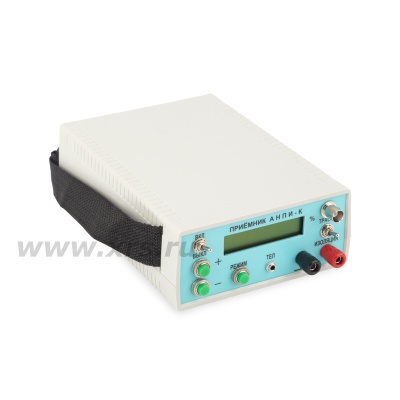

Приемник АНПИ-К.
Антенна электромагнитная.
Телефоны головные.
Клипса контактная магнитная.

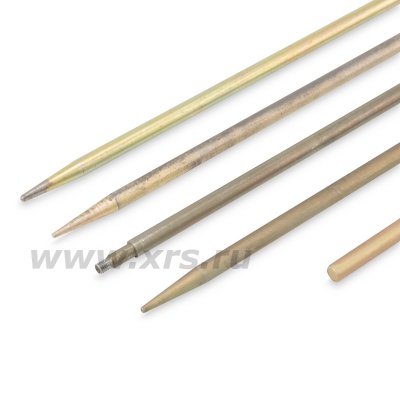

Штырь сигнальный с изолированной ручкой − 2 шт.
Штырь заземления.
Провод (двойной) подключения генератора к источнику питания 2 м.
Провод подключения генератора к нагрузке 5 м − 2 шт.
Провод сигнальный для подключения штыря сигнального к приемнику 4 м.
Провод сигнальный для подключения штыря сигнального к приемнику 1,5 м.
Аккумулятор 12 В.
Элемент питания типа 316 (AA/LR6) − 3 шт.
Отвертка.
Зарядное устройство.
Паспорт, инструкция по эксплуатации и техническое описание.

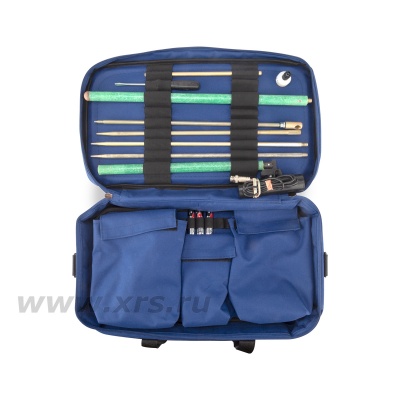

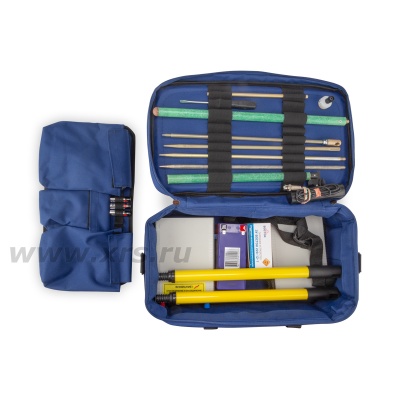

Футляр.

Поставляется по дополнительному заказу:

Рамка излучающая электромагнитная.
Провод с вилкой подключения рамки излучающей к генератору, двойной, 1 м.
