- Подготовить поверхность контроля. Маркером контрастного цвета провести по покрытию линию.

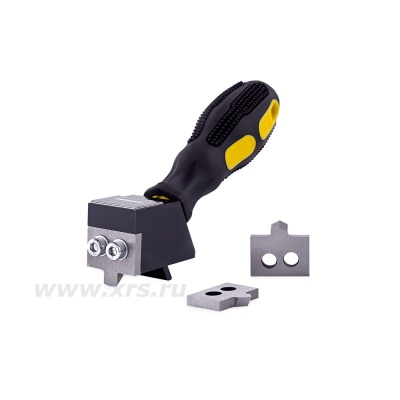

- Вставить в ручку-держатель необходимый резак.
- Установить толщиномер на объекте контроля. Прикладывая необходимое для прорезания покрытия усилие, провести резаком поперек контрастной линии. Длина надреза должна составлять примерно 25 мм.
- Аккуратно очистить поверхность покрытия в месте надреза.
- С помощью измерительного микроскопа определить ширину надреза.
- Толщину слоя покрытия высчитать по формуле:
а = аˈ ⁄N,
где аˈ — измеренная ширина надреза,
N — номер резака (1, 2, 10).
Толщиномер NOVOTEST Нож ТПН-1 изготавливается в соответствии с требованиями ГОСТ P 51694-2000, ISO 2808, ASTM D 4138, DIN EN 1071-2.
{second_description}Наименование параметра | Значение |
Толщина измеряемых покрытий, мкм | определяется длиной шкалы микроскопа |
Погрешность измерения | половина цены деления микроскопа |
Дискретность измерения | зависит от применяемого ножа |
Габаритные размеры, мм, не более | 150 × 35 × 90 |
Масса, кг, не более | 0,3 |
Технические характеристики резаков
Наименование параметра | Резак № 1 | Резак № 2 | Резак № 10 |
Диапазон измерения толщин, мкм | 0–[длина шкалы микроскопа] | 0–[длина шкалы микроскопа] ∕2 | 0–[длина шкалы микроскопа] ⁄10 |
Точность измерения, мкм | ±¹⁄₂ [ц. д. шкалы] | ±¹⁄₄ [ц. д. шкалы] | ±¹⁄₂₀ [ц. д. шкалы] |
ц. д. — цена деления
Технические характеристики резаков при использовании микроскопов с ценой деления 0,1 мм и шкалой 2 мм
Наименование параметра | Резак № 1 | Резак № 2 | Резак № 10 |
Диапазон измерения толщин, мкм | 0–2000 | 0–1000 | 0–200 |
Точность измерения, мкм | ±50 | ±25 | ±5 |
Наименование | Количество |
Ручка-держатель | 1 шт. |
Сменные резаки | 3 шт. |
Паспорт и РЭ | 1 экз. |
Измерительный микроскоп | опционально |
Дополнительные резаки | опционально |
[button url="images/cataloque/id1021/docs/pasport-i-re-novotest-tpn-1.pdf" target="blank"]Паспорт и руководство по эксплуатации толщиномера NOVOTEST Нож ТПН-1[/button]
