Дефектоскоп электроискровой Крона-12

Дефектоскоп для контроля изоляции и покрытий Крона-12

Электроискровой дефектоскоп «Крона-12» применяется для контроля сплошности полимерных, эпоксидных, эмалевых и битумных изоляционных покрытий магистральных трубопроводов диаметром от 219 до 1420 мм в процессе их строительства, а также для контроля целостности изоляционного покрытия труб и других изделий в процессе их изготовления и эксплуатации. Открыть руководство по эксплуатации дефектоскопа «Крона-12»

Дефектоскоп обеспечивает обнаружение локальных сквозных дефектов изоляции трубопроводов с сухой поверхностью. В «Крона-12» использован электроискровой метод неразрушающего контроля. Принцип работы «Крона-12» основан на электрическом пробое воздушных промежутков между касающимся поверхности изоляционного покрытия трубопровода щупом, подключенным к одному полюсу источника высокого напряжения, и самим трубопроводом, подключенным к другому полюсу указанного источника высокого напряжения непосредственно или через грунт при помощи заземлителя. Величина электрического напряжения между щупом и трубопроводом устанавливается такой, чтобы обеспечивался электрический пробой воздушных промежутков в местах нарушения сплошности изоляционного покрытия трубопровода и исключался электрический пробой самого изоляционного покрытия.

Для удобства выполнения работ по контролю и транспортировки электроискровой дефектоскоп упакован в герметичный ударопрочный полипропиленовый чемодан.

Общий вид дефектоскопа «Крона-12», схема подключения:

1. Блок электронный
2. Трансформатор высоковольтный
3. Удлинитель щупа
4. Держатель
5. Щуп для сплошного контроля
6. Заземлитель
7. Штырь
8. Магнит
9. Щуп для локального контроля
10. Зарядное устройство

Внешний вид передней панели электронного блока:

1. Разъём ВТ для подключения высоковольтного трансформатора ВТ-1
2. Световой индикатор "Акк" включения дефектоскопа и контроля напряжения питания
3. Световой индикатор дефекта "Пробой"
4. Кнопка для увеличения испытательного напряжения
5. Кнопка для уменьшения испытательного напряжения
6. Цифровой индикатор испытательного напряжения на выходе высоковольтного трансформатора ВТ-1
7. Ручка настройки порога срабатывания световой и звуковой сигнализации дефекта "Порог"
8. Переключатель включения и выключения электронного блока.

Щупы для сплошного контроля к дефектоскопу «Крона-12»

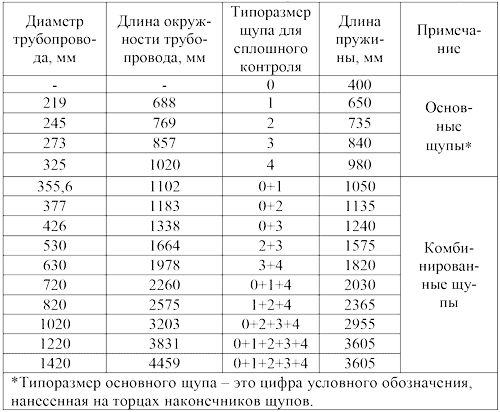

Каждому диаметру трубопровода соответствует свой типоразмер щупа для сплошного контроля:

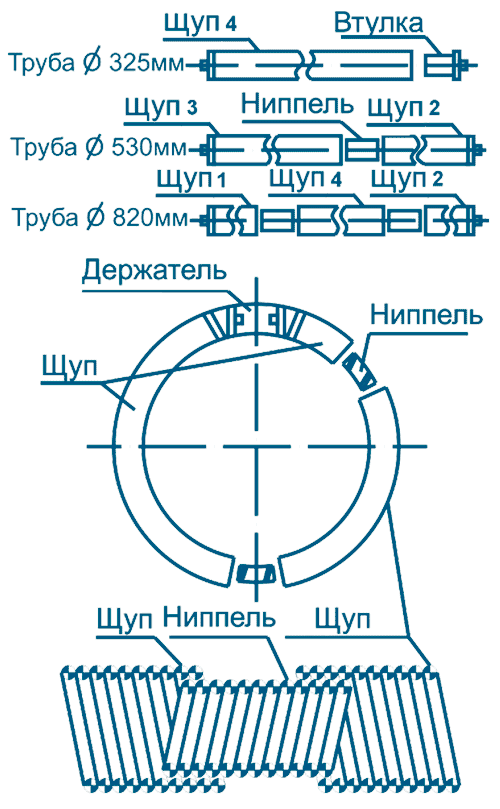

Пример набора щупов для сплошного контроля
