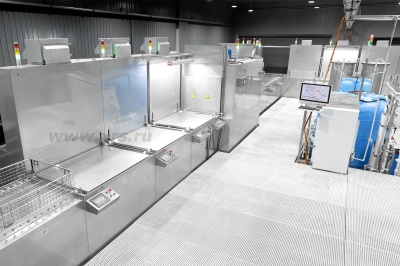

Полуавтоматическая линия капиллярного контроля Элитест ЛК-800
Линия Элитест ЛК-800 предназначена для высокопроизводительного люминесцентного капиллярного контроля особо ответственных деталей. Контроль проводится с применением дефектоскопических материалов марки «Элитест», обеспечивающих I и II класс чувствительности по ГОСТ 18442-80.

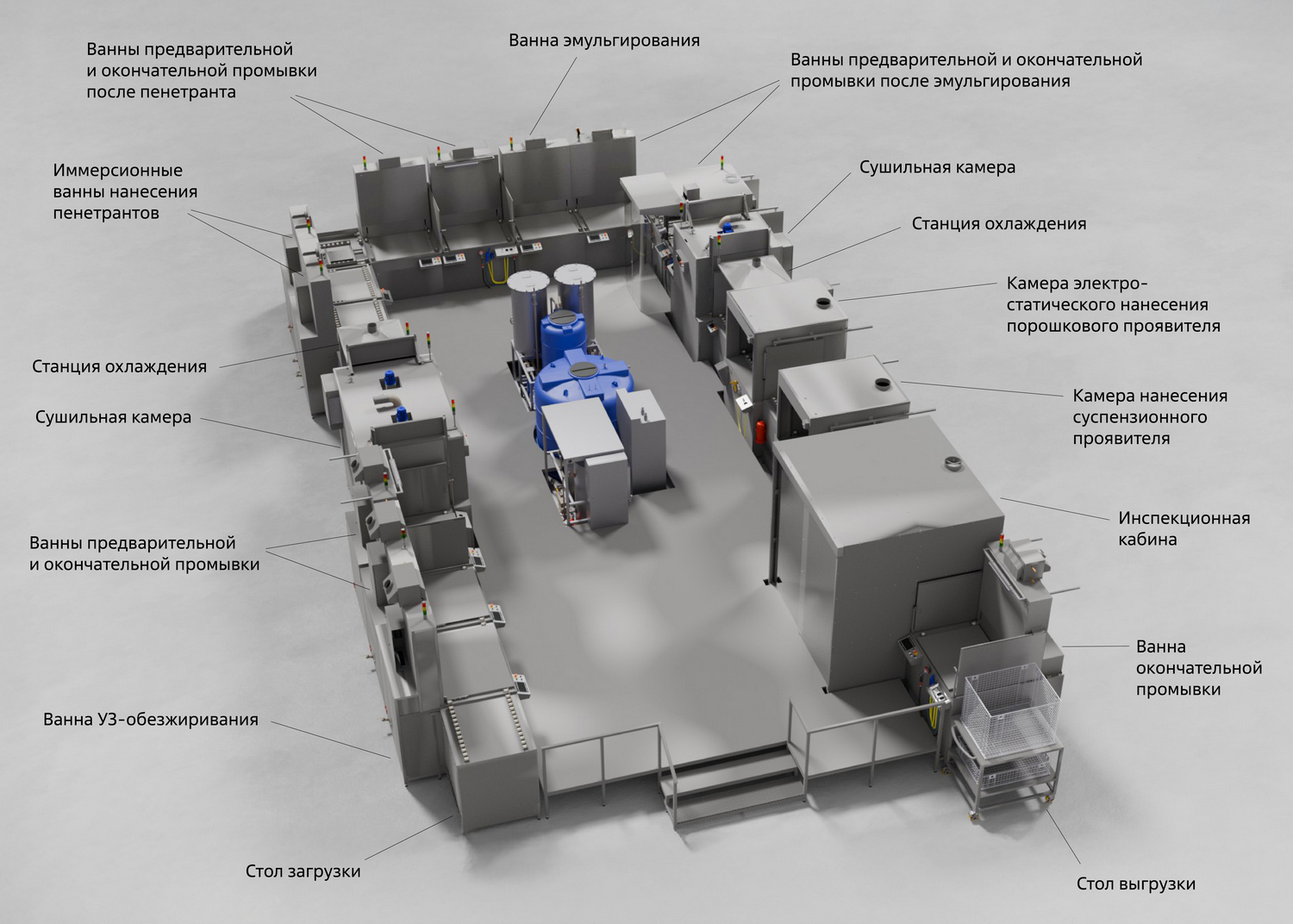

Общее устройство линии

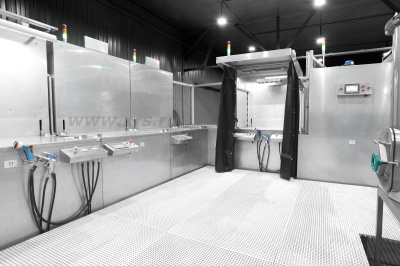

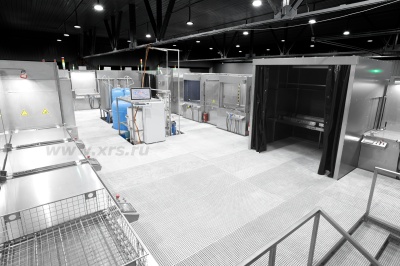

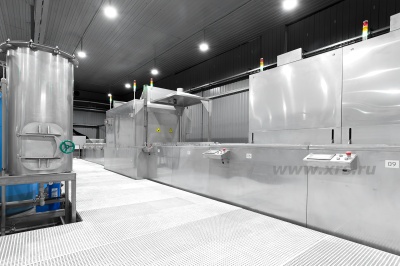

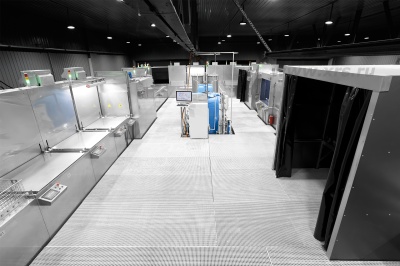

Элитест ЛК-800 представляет собой неразрывную поточную систему, состоящую из отдельных технологических станций. Единая структурная компоновка линии обеспечивает полный цикл капиллярного контроля деталей: обезжиривание и предварительная очистка — люминесцентный капиллярный контроль — финальная промывка.
Визуальная и звуковая индикация текущего состояния технологического процесса обеспечивается с помощью светозвуковых колонн, установленных на рабочих станциях.
Настройка параметров контроля деталей осуществляется в двух режимах:
— централизовано (с главной панели оператора),
— локально (через интерфейс управления на каждой отдельной станции).

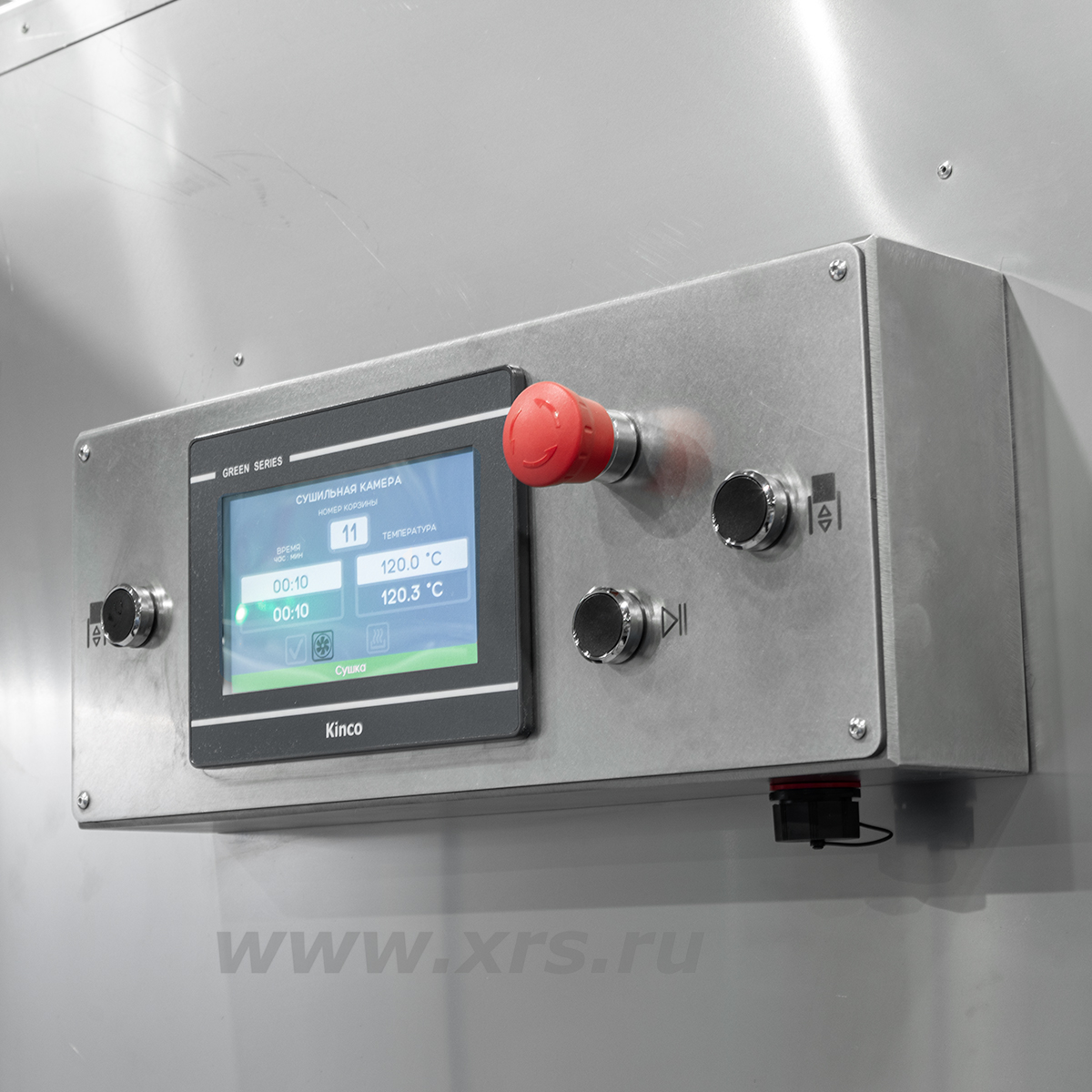

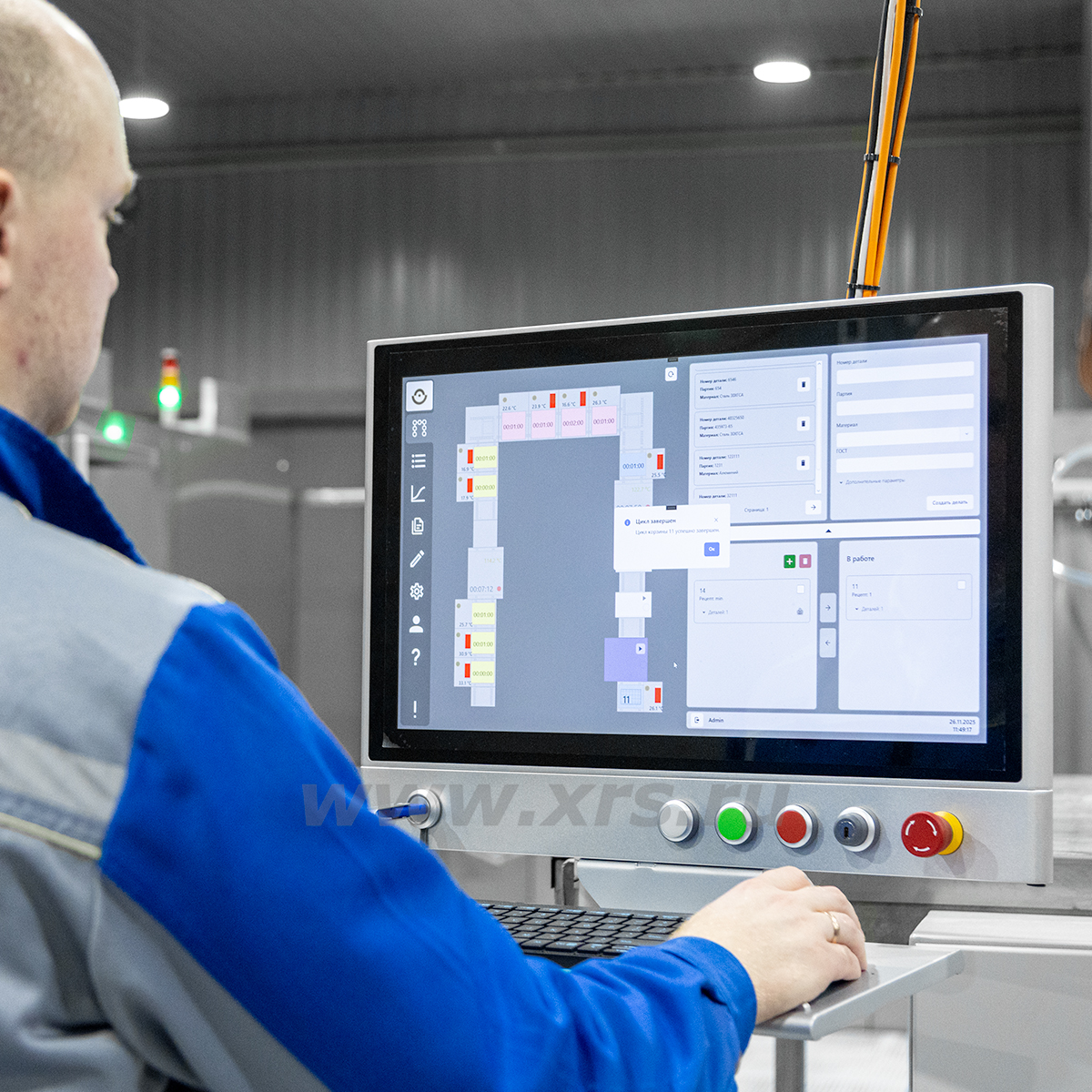

Главная панель оператора оснащена многофункциональной сенсорной панелью для задания всех необходимых настроек, создания, хранения и редактирования программ контроля.
Цикл контроля и работа отдельных станций
Подготовка деталей

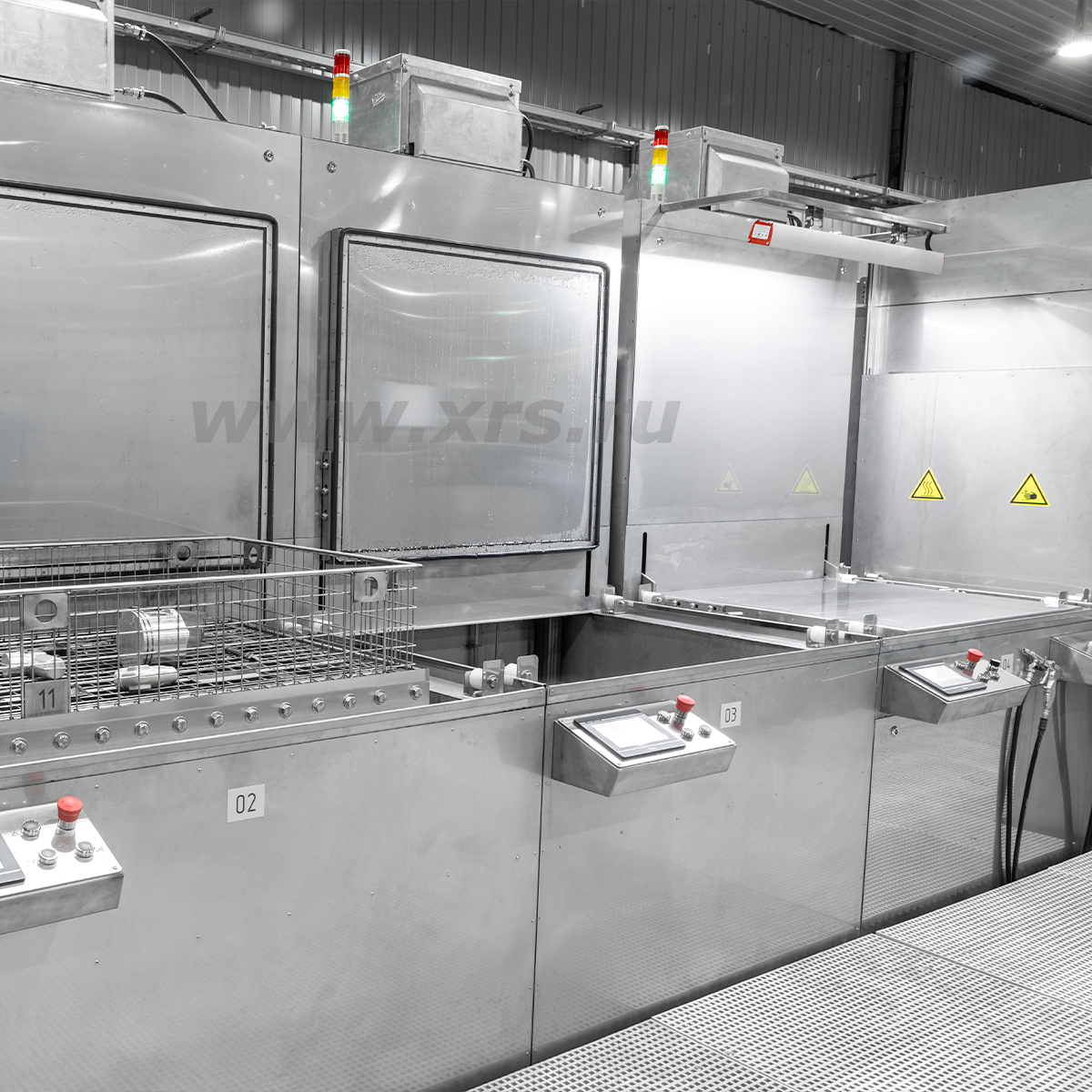

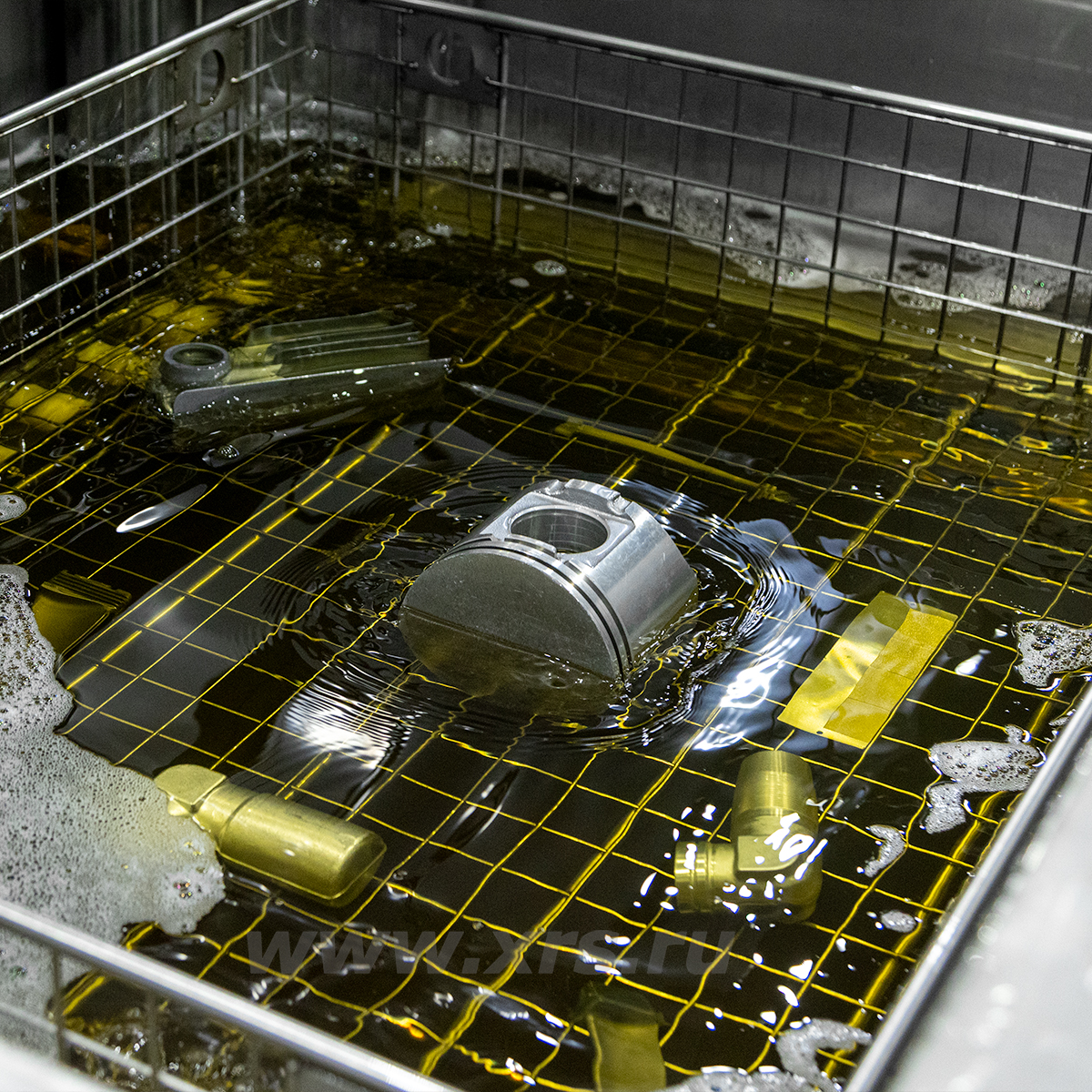

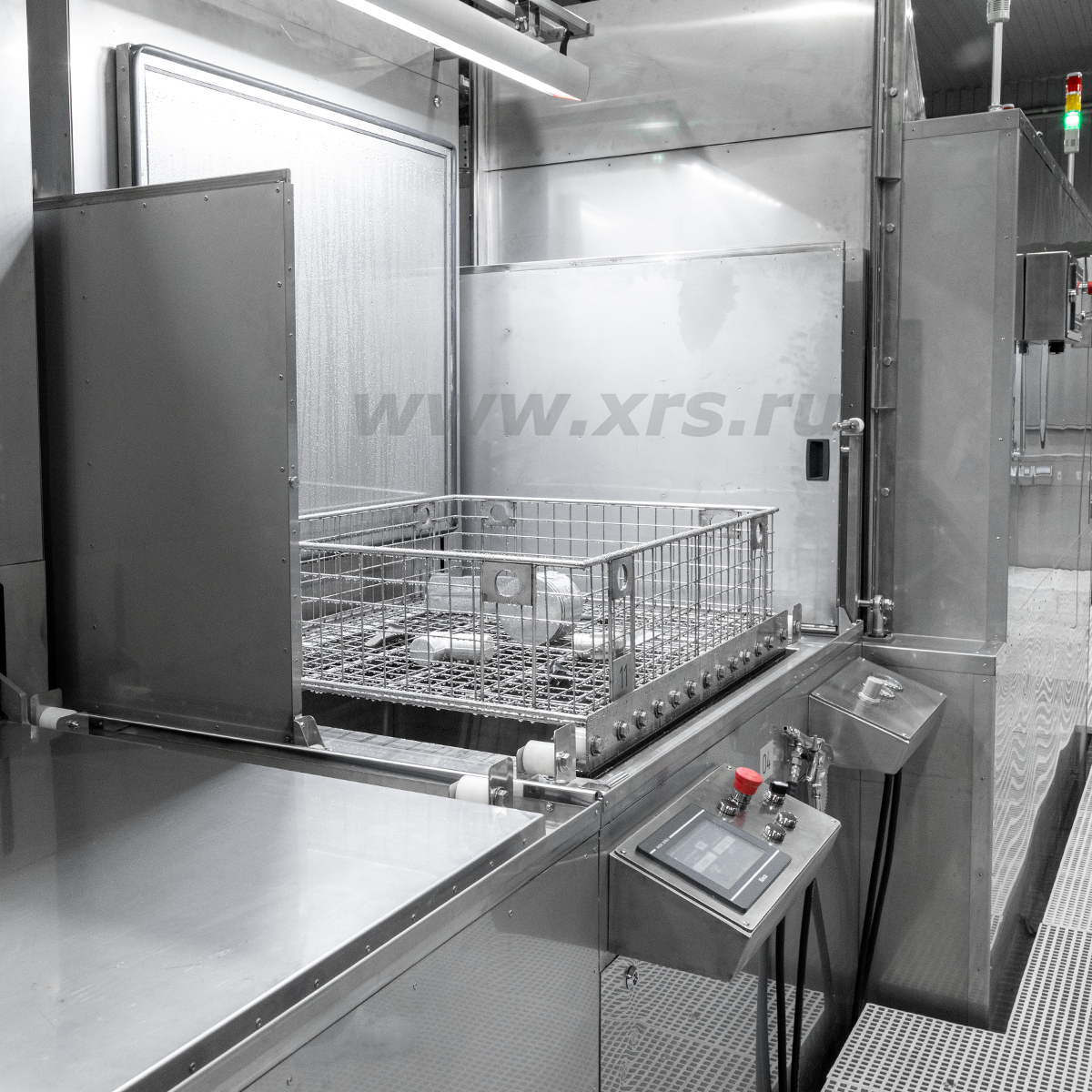

Во время подготовки к контролю детали обезжириваются, промываются, сушатся и охлаждаются. На станции УЗ-обезжиривания детали очищаются от загрязнений в подогретом растворе технического моющего средства. Конструктивно ванна УЗ-обезжиривания представляет собой бак с автоматизированной откидной крышкой, внутри которого вверх-вниз перемещается лифт с подъемной платформой. Другие ванны линии Элитест ЛК-800 имеют похожую конструкцию. В ванне УЗ-обезжиривания установлены ультразвуковые излучатели, промывка осуществляется за счет ультразвуковых колебаний, создаваемых УЗ-генератором на различных частотах.

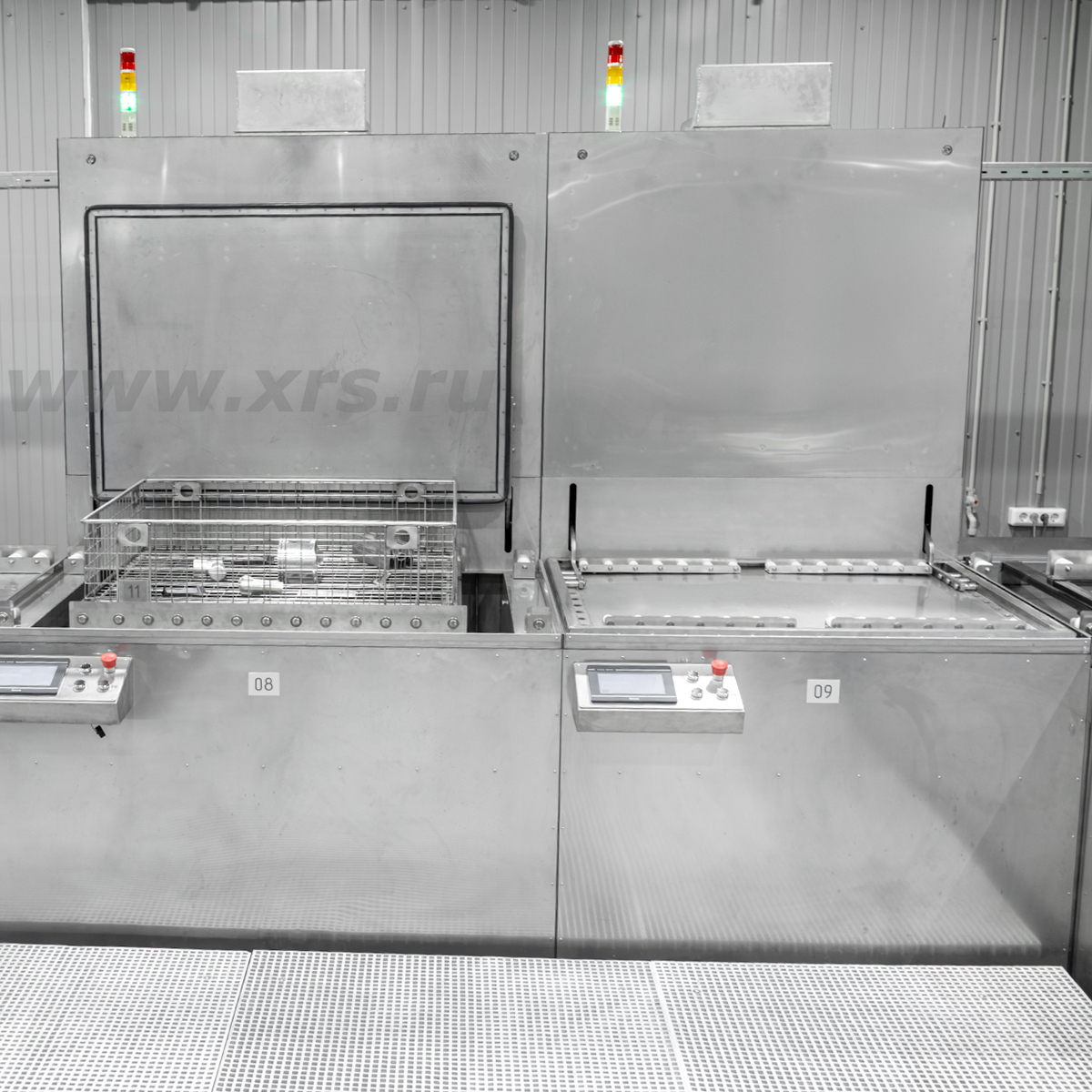

После обезжиривания детали проходят через две промывочные ванны с подогретой водой. Ванна предварительной промывки оснащена барботажем; ванна окончательной промывки оснащена системой форсунок и водовоздушным пистолетом, который используется для локальной промывки деталей вне бака ванны.
В теплоизолированной сушильной камере очищенные детали просушиваются циркулирующим воздухом, нагретым до заданной температуры. После прохождения сушильной камеры детали охлаждаются работающими вентиляторами.
Нанесение индикаторного пенетранта

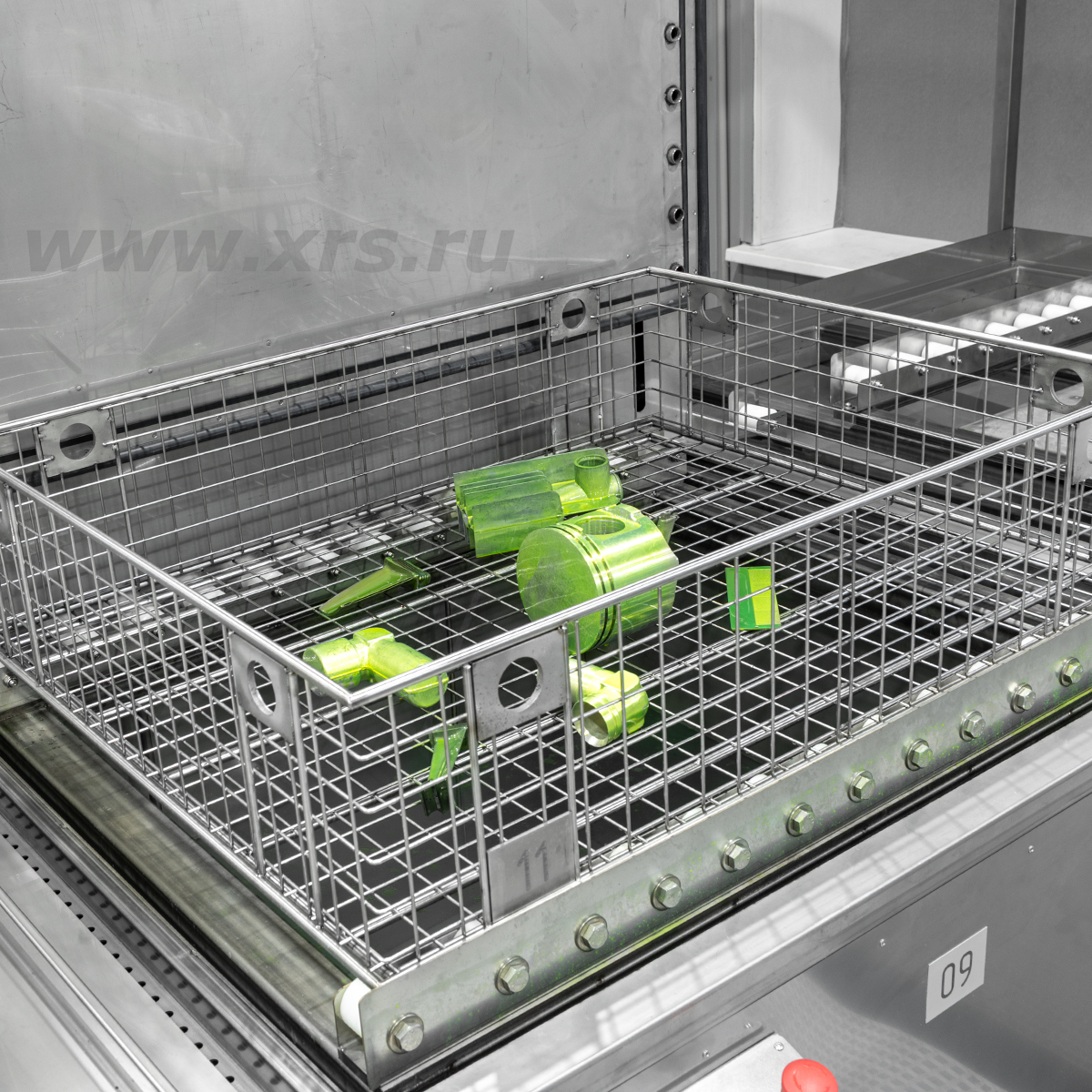

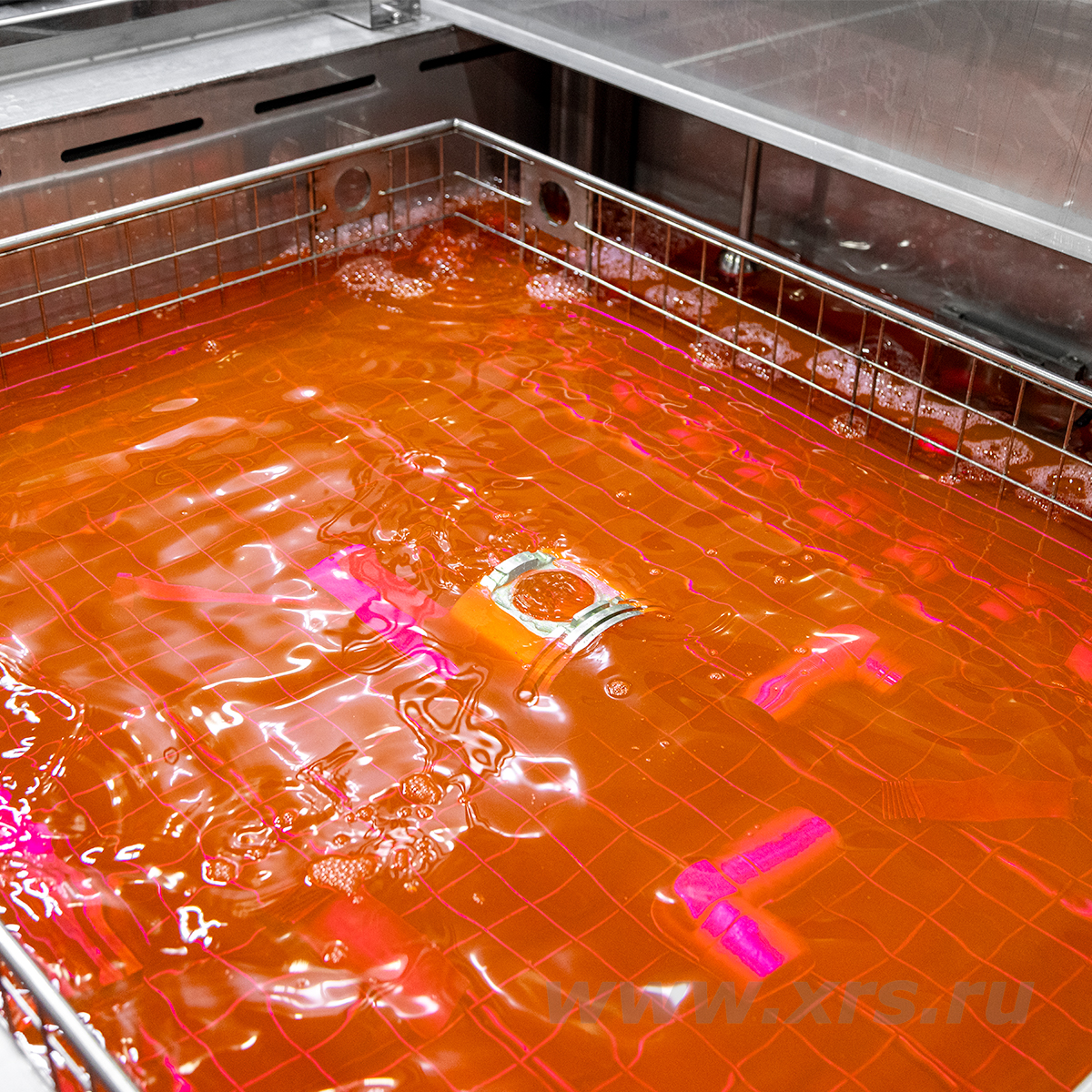

Нанесение индикаторного пенетранта на поверхность изделий осуществляется иммерсионным методом. Линия Элитест ЛК-800 оснащена двумя иммерсионными ваннами нанесения пенетранта.

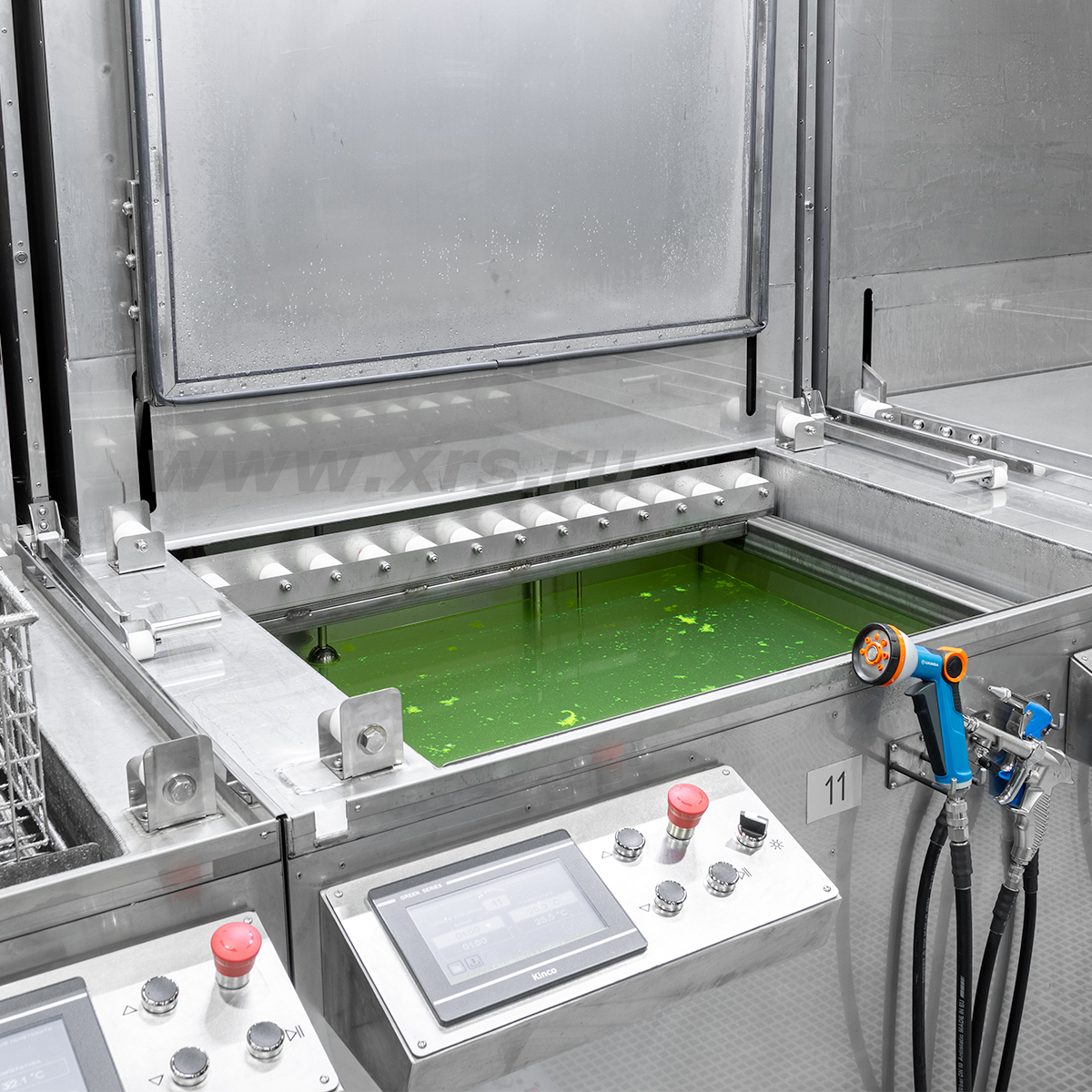

Первая иммерсионная ванна предназначена для нанесения постэмульгируемого люминесцентного пенетранта Элитест П94, который обеспечивает I класс чувствительности по ГОСТ 18442-80. Особенностью этой ванны является наличие системы интенсификации. В баке ванны установлены ультразвуковые преобразователи, подключенные к ультразвуковому генератору. УЗ-колебания, генерируемые преобразователями в баке на разных частотах, способствуют равномерному распределению и глубокому проникновению пенетранта в микродефекты.
Во второй иммерсионной ванне наносится пенетрант Элитест П93, который обеспечивает II класс чувствительности по ГОСТ 18442-80.
Удаление пенетранта с поверхности
Для удаления пенетранта детали последовательно промываются водой в двух ваннах, затем отправляются в ванну эмульгирования, где промываются в растворе гидрофильного эмульгатора Элитест Э11.

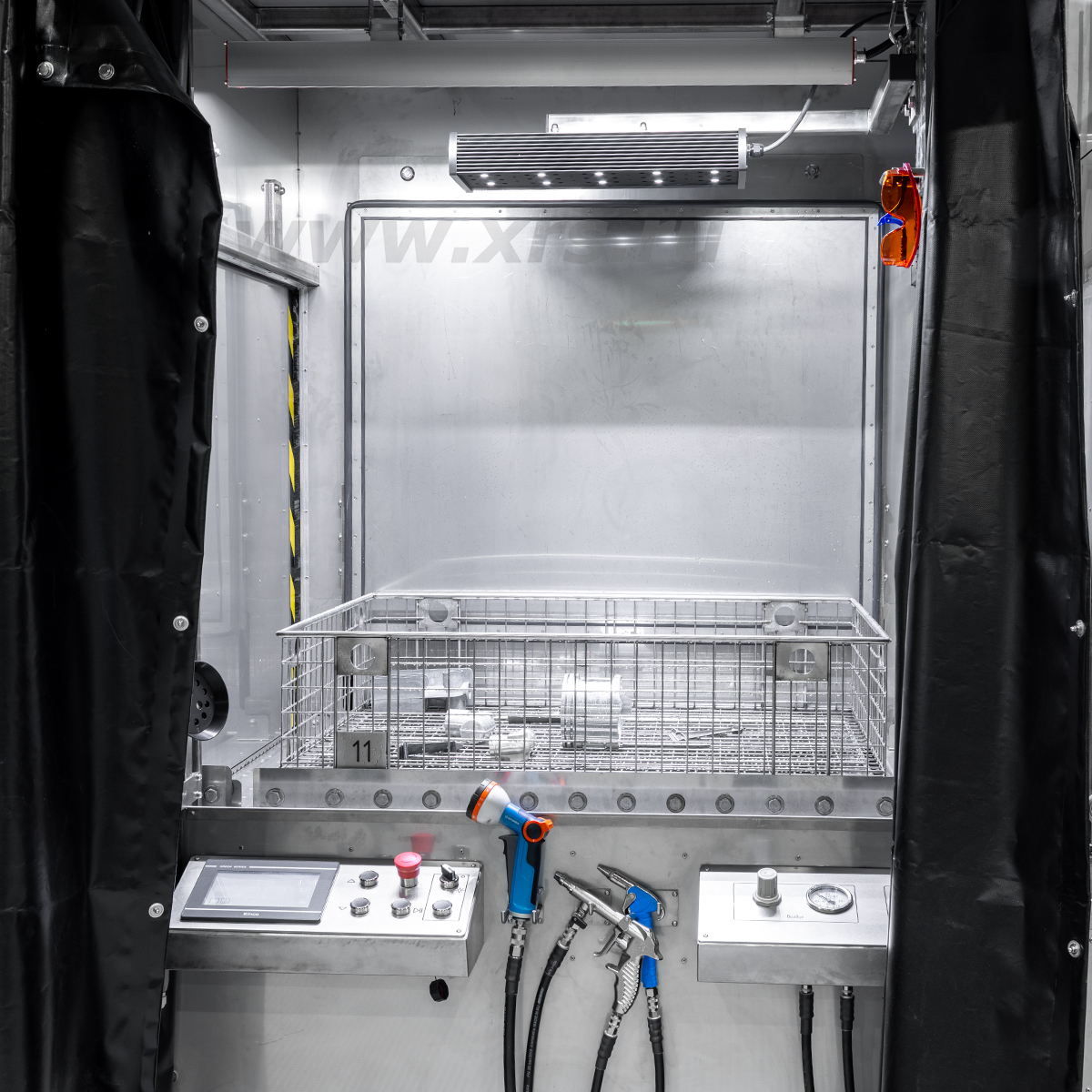

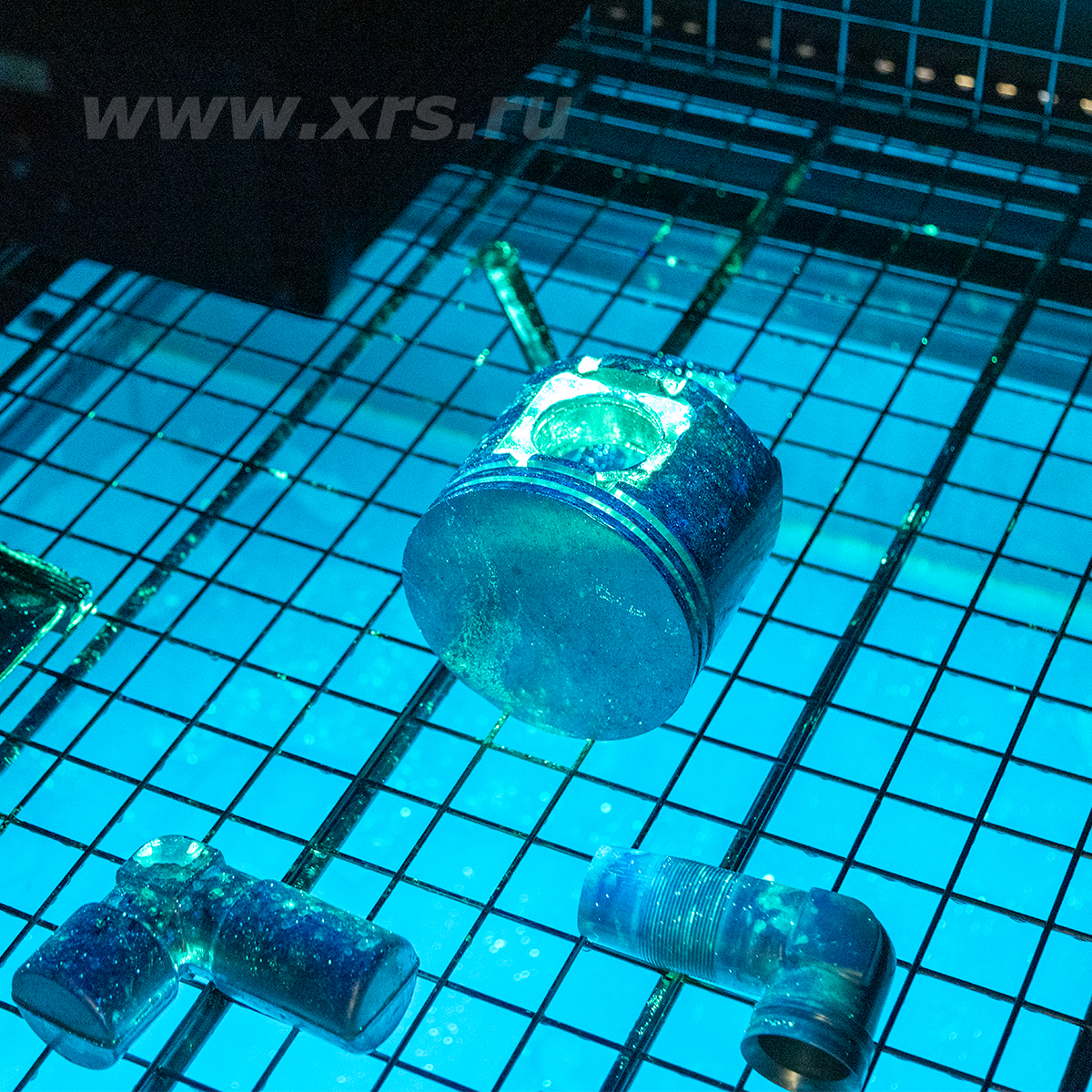

В двух следующих ваннах детали очищаются от эмульгатора. Для повышения эффективности очистки ванна предварительной промывки оснащена системой форсунок, ванна окончательной промывки оснащена барботажем. Качество удаления индикаторного пенетранта проверяется в УФ-свете, для этого ванна окончательной промывки оборудована затемняющими шторами и ультрафиолетовыми светильниками: стационарным Элитест УФС-500/4 Black Light и переносным Элитест УФС-24 Black Light. При необходимости выполняется дополнительная ручная промывка деталей с помощью водовоздушных пистолетов.
Нанесение проявителя

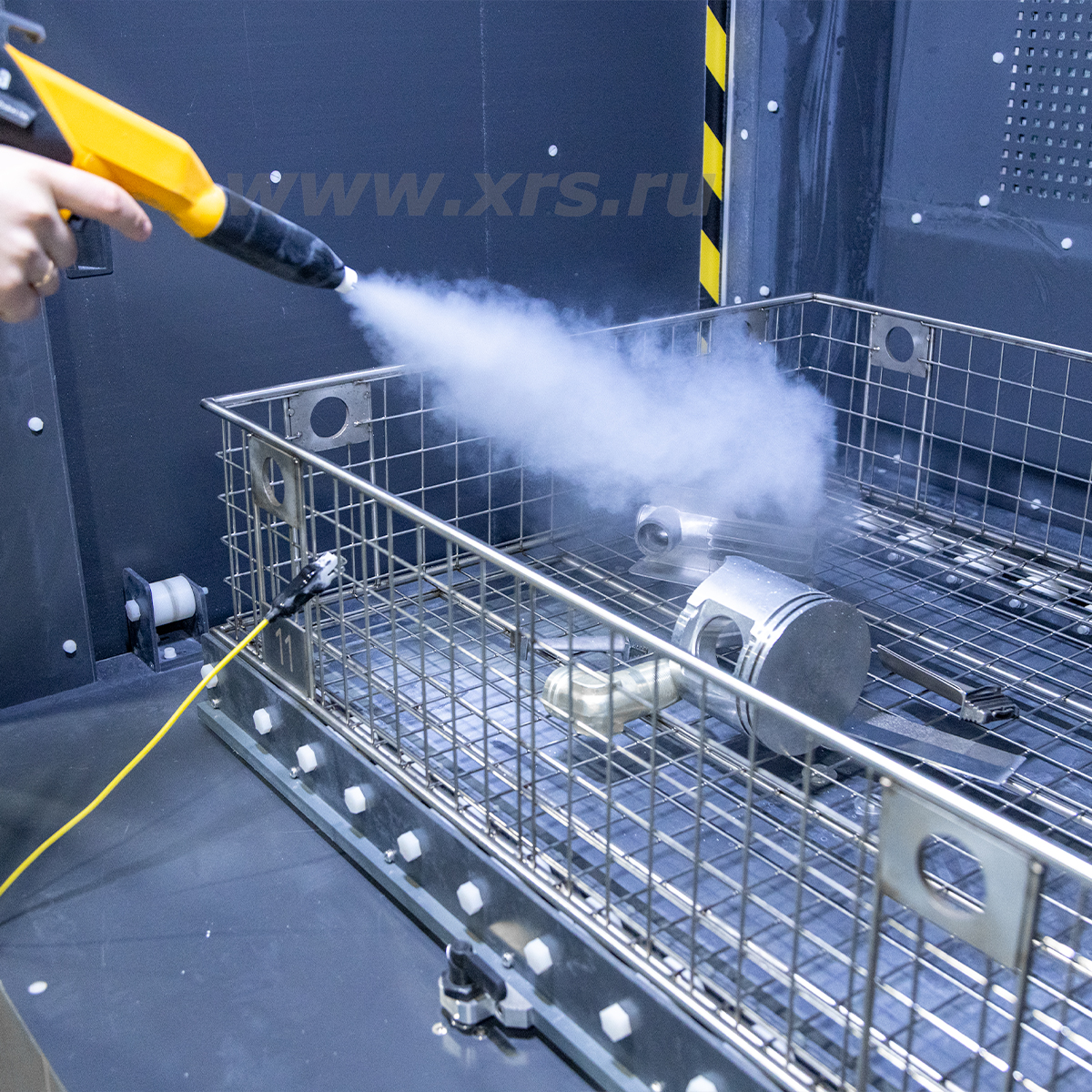

После сушки и охлаждения на деталь наносится порошковый или суспензионный проявитель. Для нанесения порошкового проявителя Элитест ПР9 в линии используется камера с системой электростатического нанесения. Камера представляет собой рамную искробезопасную и антистатическую конструкцию из нержавеющей стали с двумя боковыми шторками, источником дневного света, поворотным столом, пистолетом для нанесения проявителя и воздушным пистолетом. Рабочее пространство камеры облицовано пластиковыми панелями, одна из стен является вытяжной и оснащена фильтрующим элементом. Параметры нанесения пенетранта (давление, подача и т. д.) задаются с пульта управления на приборной панели.
Суспензионный проявитель Элитест ПР21 наносится в следующей камере. Камера оснащена тремя пистолетами: моющим (водовоздушным), обдувочным (воздушным) и пистолетом для нанесения жидкого проявителя (краскопульт). Давление воздуха на краскопульте отображается на отдельном манометре, размещенном на приборной панели камеры. Излишки проявителя удаляются путем обдува деталей сжатым воздухом и стекают в дренажный слив.
Обнаружение дефектов и расшифровка результатов контроля

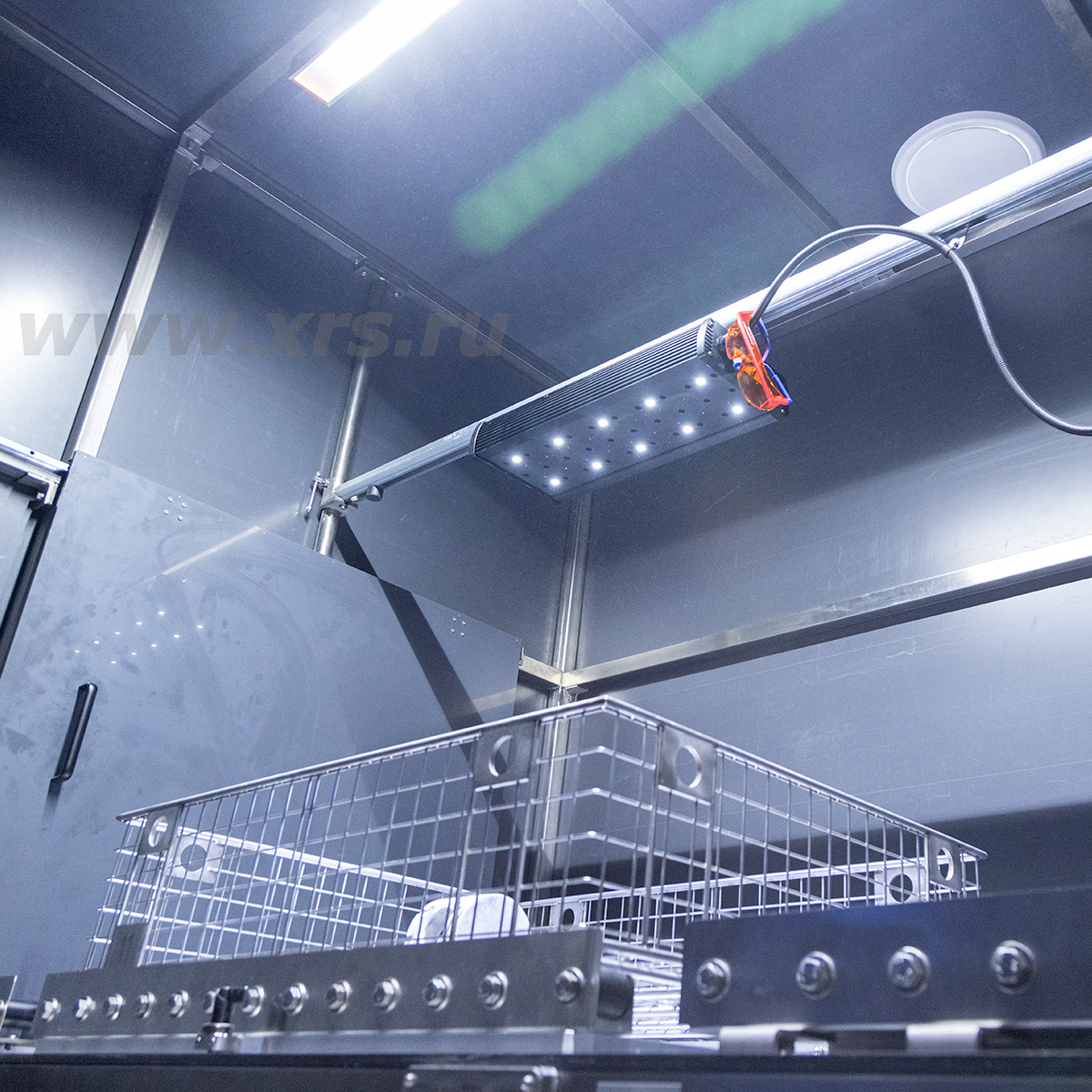

Контроль деталей проводится в инспекционной кабине. Кабина оснащена затемняющими шторами, внутри нее расположены поворотный стол, стационарный и переносной ультрафиолетовые светильники, а также источник дневного света. Светильники Элитест УФС Black Light оснащены специальными светофильтрами, благодаря чему в режиме УФ интенсивность излучения в диапазоне видимого света составляет менее 1 лк. Это позволяет достоверно выявлять мельчайшие дефекты, увеличивать контрастность индикаторного рисунка, тем самым повышая качество контроля.
Финальная очистка деталей после проведения контроля осуществляется в ванне окончательной промывки, в подогретой воде. Для повышения эффективности промывки ванна оснащена барботажем. При необходимости дополнительной промывки труднодоступных мест используются водовоздушные пистолеты.

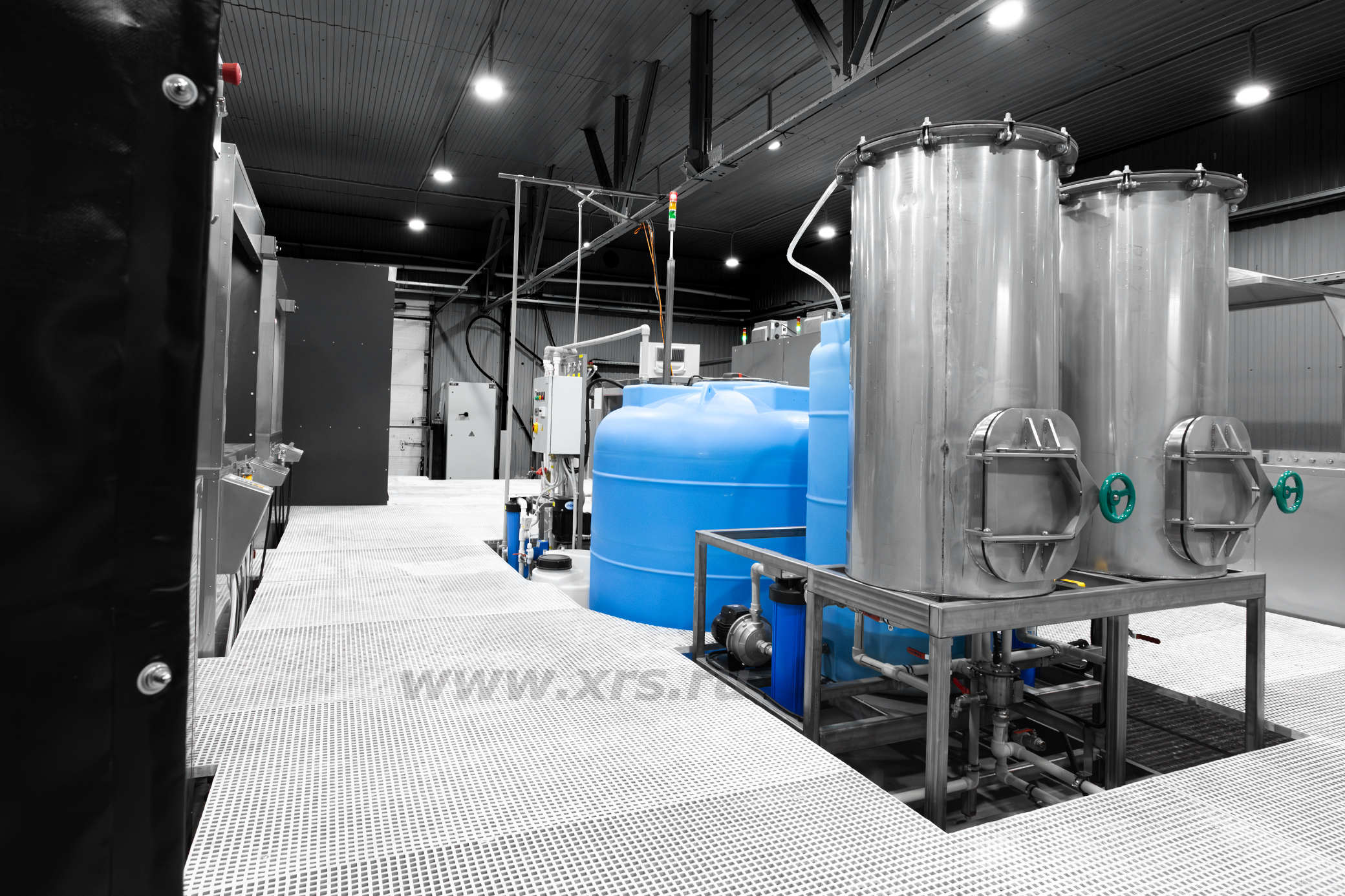

В линии Элитест ЛК-800 реализована система подготовки деминерализованной воды и угольной очистки сточных вод, а также система подачи очищенного сжатого воздуха.
Большинство компонентов линии (кроме столов загрузки и промежуточных столов) оборудованы локальными вытяжными вентиляционными системами, которые подключаются к вытяжной системе эксплуатирующего предприятия.
