Термоэлектрический структуроскоп Метэк
Структуроскоп Метэк предназначен для контроля изделий из электропроводящих материалов термоэлектрическим методом. Благодаря высокой чувствительности к химическому составу изделия, термоэлектрический метод находит все более широкое распространение в неразрушающем контроле, особенно на металлообрабатывающих производствах (участки входного контроля, сборочные участки, ОТК).
Основные решаемые задачи:
- контроль химического состава,
- сортировка сплавов по маркам,
- определение процентного содержания компонента в сплаве,
- определение структуры материалов.

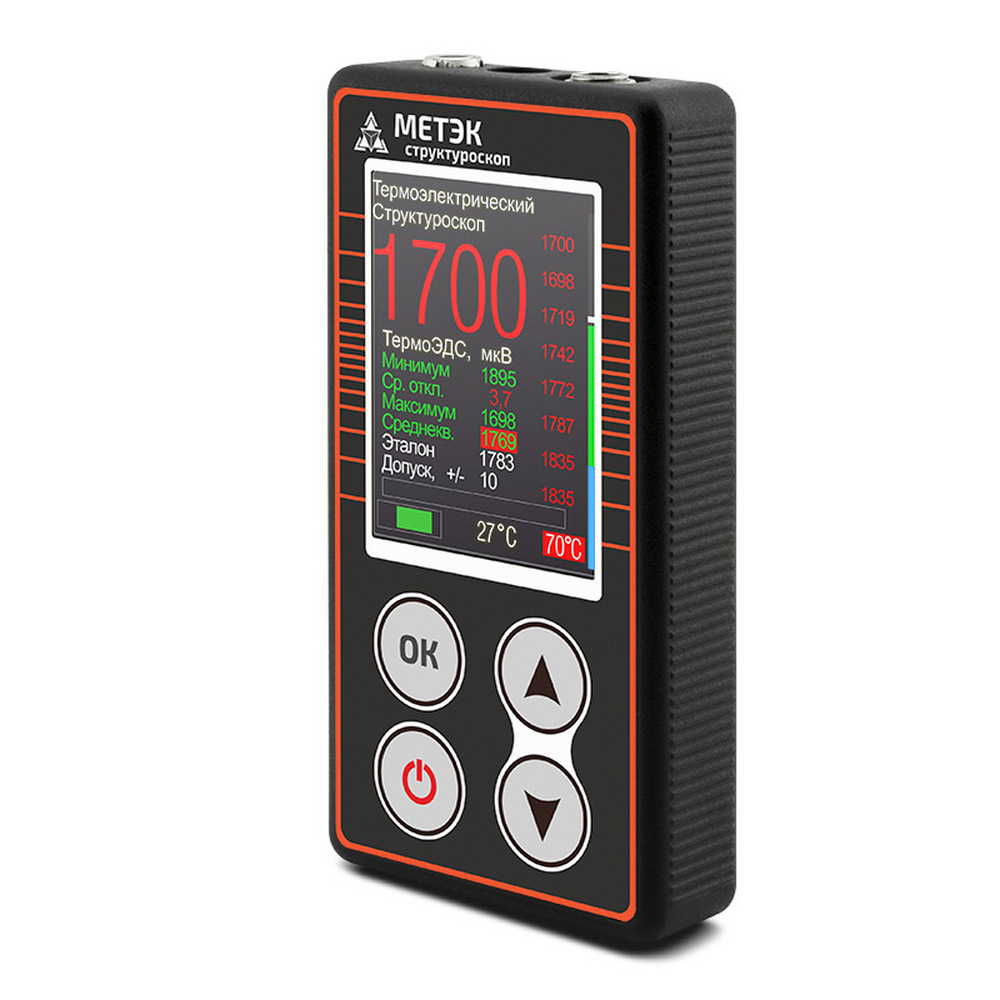

Структуроскоп состоит из электронного блока и подключаемого к нему преобразователя с термопарой: горячим и холодным электродами. Принцип работы заключается в измерении величины термоэлектрической движущей силы (термоЭДС), возникающей при контакте нагретого до определенной температуры измерительного (горячего) электрода и поверхности детали, контактирующей с холодным электродом. Присутствие в составе сплава даже незначительного количества примесей может привести к значительному изменению термоЭДС. Таким образом, структуроскоп Метэк может использоваться для выборочной или сплошной проверки партии металла. Для начала измерения проводятся на образце с известными характеристиками. Полученное значение вносится в память как эталон, с которым будут сравниваться значения термоЭДС других образцов.
Измерение величины термоЭДС осуществляется автоматически при электрическом контакте горячего и холодного электрода с поверхностью образца. Температура горячего электрода поддерживается автоматически относительно температуры окружающей среды (необходимая разница составляет 50 °С, т. е. при температуре окружающей среды +20 °С электрод нагреется до +70 °С). Измеренное значение термоЭДС отображается на экране в микровольтах (мкВ).
Структуроскоп Метэк позволяет проводить контроль деталей и изделий любых размеров и форм, однако их поверхность предварительно должна быть зачищена от загрязнений, коррозионных отложений и пр. Сам прибор надежен в эксплуатации и не требует долгой подготовки к работе. Питание осуществляется от сети переменного тока или от встроенного аккумулятора, который обеспечивает автономную работу прибора в течение 2 часов.
| Наименование параметра |
Значение |
| Диапазон измерения термоЭДС, мкВ |
±2000 |
| Погрешности измерения напряжения (без нагрева), мкВ, не хуже |
±2 |
| Погрешности измерения напряжения (с нагревом), мкВ, не хуже |
±20 |
| Питание |
сеть переменного тока 220 В, 50 Гц |
| Потребляемая мощность, Вт, не более |
7,5 |
| Готовность к работе, мин., не более |
2 |
| Время анализа одного образца, с, не более |
6 |
| Локальность контролируемого участка, мм |
0,5 |
| Разница температур горячего и холодного электрода, °С |
50 |
| Температура горячего электрода, °С, не менее |
+40 |
| Температура горячего электрода, °С, не более |
+90 |
| Точность стабилизации температуры, °С, не хуже |
±1 |
| Время непрерывной работы от аккумулятора, ч, не менее |
2 |
| Габаритные размеры, мм |
130 × 66 × 24 |
| Масса без блока питания, кг |
0,25 |
| Диапазон рабочих температур, °С |
0...+35 |
| Средняя наработка на отказ, ч, не менее |
8000 |
| Средний срок службы, лет, не менее |
5 |
| Наименование |
Количество |
| Электронный блок |
1 шт. |
| Датчик с горячим и холодным электродами |
1 шт. |
| Сетевой блок питания |
1 шт. |
| Контрольный образец напряжения |
1 шт. |
| Кейс (сумка) для транспортировки |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
