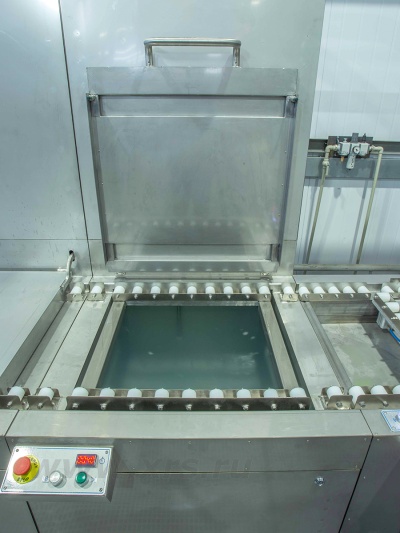

Ванна нанесения пенетранта Элитест УЗВ-ЛЮМ с ультразвуковой системой интенсификации
Ванна Элитест УЗВ-ЛЮМ с ультразвуковой системой интенсификации предназначена для нанесения люминесцентного пенетранта иммерсионным методом. Использование метода УЗ-интенсификации увеличивает яркость и контрастность индикаторных рисунков, тем самым увеличивая полноту выявления различных типов дефектов.
Примеры результатов контроля по стандартной технологии и с применением УЗ-ванны показаны на рисунке:
Ванна Элитест УЗВ-ЛЮМ встраивается в механизированные и полуавтоматизированные линии капиллярного контроля. Благодаря методу УЗ-интенсификации можно модернизировать линии путем замены стандартной погружной ванны на УЗ-ванну и повысить чувствительность контроля.
Основа метода
Глубина заполнения полости несплошности индикаторной жидкостью за счет капиллярных сил составляет не более 10% от полной глубины капилляра. Причиной неполного заполнения является давление сжатого воздуха, оставшегося в тупиковой трещине, противодействующее капиллярным силам. Для увеличения глубины заполнения несплошности проникающей жидкостью применяются различные методы интенсификации. Ультразвуковой метод является одним из наиболее эффективных и технологически удобно реализуемых.
Ультразвуковой метод интенсификации основан на возникновении явления кавитации, которое заключается в том, что при прохождении ультразвуковых колебаний высокой интенсивности через индикаторную жидкость происходит образование кавитационных пузырьков. Схлопывание пузырьков на границе с контролируемой поверхностью создает мощную ударную волну, что обеспечивает условие для интенсивного удаления из полостей дефектов воздуха и более полного их заполнения индикаторной жидкостью.
Технические решения
Модификации ванны отличаются рабочим объемом бака в зависимости от требований заказчика. Объем заливаемого пенетранта (в литрах) указывается в маркировке ванны:
— Элитест УЗВ-ЛЮМ 500
— Элитест УЗВ-ЛЮМ 1000
Ванна выполняется из нержавеющей стали, оснащается таймером, термодатчиком и датчиком уровня жидкости, который обеспечивает защиту от перелива. Подъем и опускание корзины с контролируемыми деталями осуществляется автоматически. Грузоподъемность платформы составляет 50 кг.
Ванна Элитест УЗВ-ЛЮМ оснащена двухдиапазонными УЗ-преобразователями различной частоты, излучающими высокие и низкие частоты определенной интенсивности с возможностью включения их попеременно, что обеспечивает эффективную интенсификацию процессов в несплошностях различного раскрытия.
Среди особенностей исполнения ванны Элитест УЗВ-ЛЮМ также стоит отметить:
— Количество плоскостей, на которых размещены преобразователи — не менее 2.
— Динамическая регулировка частоты УЗ-колебаний.
— Оперативная настройка режимов работы УЗ-преобразователей.
— Герметичное и влагозащищенное исполнение модулей УЗ-преобразователей.
— Ручное или автоматизированное открывание и закрывание крышки.
— Плавное и бесшумное дозакрытие крышки.
— Аварийная ванна (поддон).
— Штуцер для слива пенетранта.
— Звуковая и световая сигнализация.
— Интерактивный модуль управления.
— Система внутренней вентиляции.
— Регулируемый режим «Болтание».
— Режим дегазации.
Преимущества использования ванны
- Ванна Элитест УЗВ-ЛЮМ обеспечивает активную кавитацию по всему рабочему объему ванны и поверхности деталей, в том числе сложной геометрической формы. Это достигается за счет использования УЗ-преобразователей различной частоты, периодического перемещения деталей в объеме ванны на определенное расстояние, с определенной скоростью и временем выдержки.
- Яркость, контрастность и полнота индикаторных рисунков, полученных методом УЗ-интенсификации, выше, чем с применением обычных погружных ванн в стандартном технологическом процессе.
- Использование пенетранта в УЗ-ваннах не изменяет его физико-химических свойств, влияющих на чувствительность контроля.
- УЗ-интенсификация позволяет увеличить полноту выявления различных типов дефектов и их «повторное» обнаружение («Wiping»), что косвенно говорит о бóльшем объеме заполнения дефектов пенетрантом.
