Коллиматоры рентгеновского излучения

Коллиматоры в рентгенографическом контроле (коллиматоры частиц) - это устройства управления потоком рентгеновских фотонов, формирующие рабочий пучок излучения с телесным углом и формой определяемыми геометрией окна диафрагмы прибора. Корпус коллиматора изготавливается из поглощающего материала - свинца марки С1 по ГОСТ 9559 и каркасных элементов из нержавеющей стали. В зависимости от модели рентгеновского аппарата, коллиматоры могут быть выполнены в виде муфты с фиксирующими защёлками, состоящей из двух частей (муфта-коллиматор), либо чехла в форме цилиндра (коллиматор XRS-АП). В последнем случае коллиматор одевается на тубус рентгеновского излучателя (импульсные рентген аппараты).

Размещение коллиматора на рентгеновском аппарате.

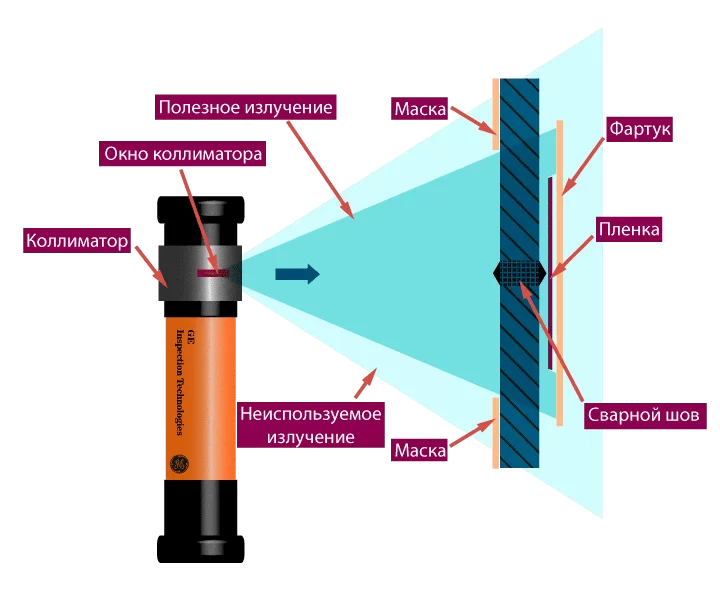

Рентгенооптическая схема просвечивания с использованием коллиматоровКоллиматор закрепляется на корпусе рентгеновского генератора так, чтобы ось симметрии окна выхода излучения аппарата совпадала с осью симметрии канала диафрагмы коллиматора. При этом излучение, предназначенное для практического применения свободно проходит через отверстие свинцового коллиматора, в то время как не используемое излучение практически полностью поглощается стенками прибора.

Для чего нужен коллиматор?

Свинцовые коллиматоры в рентгенографии решают две основные задачи:

  • Увеличивают качество снимков и чувствительность контроля путём снижения воздействия на рентгеновскую плёнку рассеянного излучения за счёт уменьшения размеров облучаемой площади.
  • Выступают в качестве дополнительной защиты персонала от вредного воздействия рентгеновского излучения за счёт многократного ослабления неиспользуемого излучения.

Эксплуатация коллиматоров регламентирована требованиями СанПиН 2.6.1.3164-14, ПНАЭ Г-7-017-89

Заглушки для рентгеновских аппаратов

Заглушки для рентгеновских аппаратов (хомут-диафрагма 0) полностью перекрывают выход излучения аппарата и устанавливаются на аппарат перед проведением процедуры тренировки рентгеновской трубки с целью защиты персонала от ионизирующего излучения. Некоторые модели коллиматоров также позволяют проводить безопасную тренировку аппарата за счёт перекрытия окна диафрагмы заглушкой из поглощающего материала, которая может быть включена в комплект поставки.
