АРСЕНАЛ 200ПС портативный рентгеновский аппарат постоянного тока, панорамный

Радиоуправление (до 75 м). Рабочее напряжение на аноде рентгеновской трубки: 100 - 200 кВ. Мощность на аноде трубки: 300 Вт. Анодный ток 0,1 - 3 мА. Размер фокусного пятна: 1,5х3,5 мм. Время задержки экспозиции: 0-60 сек.
Переносной ренгенаппарат постоянного потенциала АРСЕНАЛ 200 ПС, предназначен для панорамного просвечивания из центра трубы

Рекомендованная цена:
885000,00 руб
Узнать вашу цену
Блок питания и управления с радиоканалом для рентгеновского аппарата АРСЕНАЛ-200ПС
Брелок дистанционного управления для рентгеновского аппарата АРСЕНАЛ-200ПС
Кейсы для поставки рентгеновского аппарата АРСЕНАЛ 200 ПС

АРСЕНАЛ 200ПС - портативный рентгеновский аппарат постоянного потенциала с панорамным выходом излучения

Назначение

Панорамный рентгеновский аппарат АРСЕНАЛ 200ПС применяется в промышленной дефектоскопии для оценки качества соединений металлоконструкций радиографическим методом. Массогабаритные характеристики рентгенаппарата и широкий телесный угол пучка рентгеновского излучения открывают возможность использования АРСЕНАЛ 200 ПС в полевых условиях для проверки кольцевых стыковых сварных соединений магистральных трубопроводов с применением панорамной схемы просвечивания из центра трубы. При наличии кабины радиационной защиты персонала эксплуатация АРСЕНАЛ-200ПС возможна и в производственных помещениях.

Перейти к описанию других аппаратов серии "Аресенал": АРСЕНАЛ-200НС (направленный - 200 кВ), АРСЕНАЛ-160НС (направленный - 160 кВ).

Достоинства прибора:

  • производительность,
  • хорошее качество рентгенограмм,
  • мобильное исполнение,
  • простота в эксплуатации,
  • беспроводное управление началом экспозиции с расстояния до 75м,
  • стабильная работа при минусовых температурах,
  • универсальность в плане электропитания (~ 100÷240В, 24В, 12В - АКБ, бортовая сеть автомобиля),
  • дополнительные принадлежности для размещения оборудования в месте проведения контроля (опция),
  • гарантия производителя - 2 года.

Конструктивные особенности рентгенаппарата АРСЕНАЛ 200ПС

АРСЕНАЛ 200 ПС относится к типу переносных рентгеновских аппаратов постоянного потенциала, с возможностью регулировки тока и напряжения на аноде вакуумной трубки. Высоковольтный трансформатор, формирующий напряжение питания трубки, и сама трубка располагаются в одном корпусе. Такую конструкцию рентгеновских генераторов называют моноблочной.

Система охлаждения излучателя АРСЕНАЛ 200 ПС - масляная с принудительной конвекцией (внутри имеется циркуляционный насос). Температуру масла контролируют термодатчики. Встроенная система автоматической блокировки выключит рентгеновский аппарат, если значение температуры внутри излучающего блока превысит порог +70 °C.

Работой генерирующего блока АРСЕНАЛ 200 управляет выносной пульт управления (БПУ РК - блок питания и управления), который подключается к генератору с помощью высоковольтного кабеля. Электронная схема БПУ-РК осуществляет стабилизацию установленных значений тока и напряжения на аноде трубки, управляет таймером экспозиции, генерирует сигналы предупреждения и защиты, необходимые для безопасной эксплуатации прибора.

Прибор может эксплуатироваться в температурном диапазоне -45 ÷ +40 °C при влажности воздуха не более 80% (t = +25 °C) и атмосферном давлении 84 ÷ 107 кПа.

Интерфейс управления

Органы управления рентгеновским аппаратом располагаются в верхней части корпуса БПУ-РК. Это электромеханический замок безопасности, кнопка "СТОП" для аварийной остановки генерации излучения, три кнопки с подсветкой для установки режима питания рентгеновской трубки и настройки таймера экспозиции. Значения таймера, анодного тока и напряжения контролируются с помощью сегментных LED-индикаторов. По светодиодным индикаторам "РЕНТГЕН" и "ОТКАЗ" можно понять, в каком режиме работы находится моноблок АРСЕНАЛ 200.

Инструкция по эксплуатации рентгеновского аппарата АРСЕНАЛ-200ПС

[Читать руководство пользователя для рентгеновского аппарата АРСЕНАЛ 200ПС полностью (раскрыть все пункты)]

Расчёт дозы экспозиции по железу для рентгеновского аппарата АРСЕНАЛ 200 ПС

Номограмма экспозиции по железу, F=400 мм для рентгеновского аппарата АРСЕНАЛ 200 ПС. Плёнка AGFA D7 со штатными свинцовыми экранами.
Номограмма экспозиции по железу, F=700 мм для рентгеновского аппарата АРСЕНАЛ 200 ПС. Плёнка AGFA D7 со штатными свинцовыми экранами.
Расчёт дозы экспозиции для контроля сплавов на основе железа рентгеновским аппаратом АРСЕНАЛ 200 ПС при просвечивании на плёнку AGFA D7 со свинцовым экраном с фокусного расстояния 400 мм Расчёт дозы экспозиции для контроля сплавов на основе железа рентгеновским аппаратом АРСЕНАЛ 200 ПС при просвечивании на плёнку AGFA D7 со свинцовым экраном с фокусного расстояния 700 мм

Гарантии изготовителя

Моноблочные рентгеновские аппараты АРСЕНАЛ 200ПС изготовлены в соответствии с обязательными требованиями государственных стандартов и действующей технической документацией. Изготовитель обеспечивает гарантийный ремонт изделия при соблюдении потребителем условий и правил эксплуатации, хранения и транспортировки изделия, установленных эксплуатационной документацией. Гарантийный срок на поставляемое оборудование, за исключением рентгеновской трубки - 2 года с момента передачи прав на изделие покупателю. Гарантийный срок на рентгеновскую трубку - 1 год (прописан в паспорте на трубку 1,2 БПК 12-200).

Технические характеристики

Предельные значения параметров изделия
Мощность на аноде трубки, Вт 300
Анодное напряжение, кВ 200
Анодный ток, мА 3
Мощность в диапазоне 100-200 кВ, Вт 300
Диапазон изменения параметров
Анодное напряжение на рентгеновской трубке, кВ 100 - 200
Ток анода рентгеновской трубки, мА 0,1 - 3,0
Время экспозиции, сек 1 - 998
Время задержки начала экспозиции, сек 0 - 60
Дискретность изменения параметров
Анодное напряжение, кВ 1,0
Анодный ток, мА 0,01
Время экспозиции, сек 1
Время задержки экспозиции, сек 5
Рабочий пучок рентгеновского излучения (прямой, конический, ось пучка направлена перпендикулярно оси блока излучателя)
Плоские углы при вершине, градусы 40 × 360
Размер фокусного пятна 1,5 × 3,5
Мощность дозы рентгеновского излучения (при максимальных анодном напряжении и мощности, на расстоянии 1 м)
По оси диаграммы направленности в рабочем пучке, не менее, Зв/ч 0,8
В сторону, противоположную оси диаграммы направленности при закрытой технологической заглушкой "АРСЕНАЛ 200 ПС" рабочей диаграмме направленности, не более, мЗв/ч 2,0
Питание изделия
Напряжение однофазной сети переменного тока, В 100 ÷ 240
Частота сети переменного тока, Гц 50 ÷ 60
Номинальное напряжение источника постоянного тока, В 24 ± 2

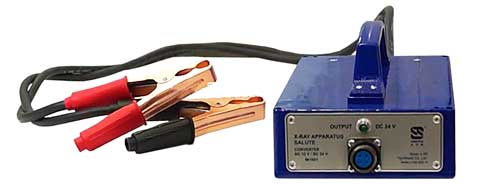

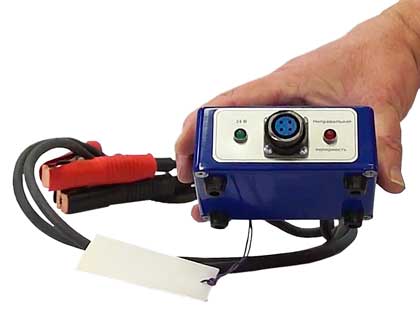

Номинальное напряжение источника постоянного тока (при питании через блок преобразователя с 12/24 В), В 12 ± 2
Потребляемая мощность, не более, Вт 450
Температура окружающей среды
Диапазон рабочих температур, °C -45 ÷ +40
Диапазон температур хранения, °C -50 ÷ +50
Габаритные размеры основных частей
Габариты моноблока "АРСЕНАЛ 200ПС", мм Ø130 × 593
Габариты блока питания и управления (БПУ-РК), мм 260 × 260 × 210
Габариты дистанционного пульта управления (радиобрелок), мм 60 х 40 х 15
Длина соединительного кабеля (моноблок - БПУ-РК), м 5
Длина сетевого кабеля с евровилкой, м 2
Масса основных частей изделия
Моноблок "АРСЕНАЛ-200ПС", кг 7,6
Блок питания и управления (БПУ-РК), кг 4,9
Пульт дистанционного управления (радиобрелок), кг 0,03
Кабель соединительный (моноблок - БПУ-РК), кг 0,97
Кабель сетевой с евровилкой, кг 0,21

Комплектация

  • излучающий блок "АРСЕНАЛ 200 ПС";
  • блок управления и питания с функцией управления началом экспозиции по радиоканалу "АРСЕНАЛ 200 ПС" (ПБУ-РК);
  • устройство беспроводного управления (радио брелок) - 2 шт.;
  • соединяющий кабель (моноблок - БПУ-РК) длиной 5 метров - 1 шт.;
  • кабель сетевой европейского стандарта длиной 2 м - 1 шт.;
  • ключ от замка безопасности - 2 шт.;
  • комплект эксплуатационной документации (паспорт, техническое описание, инструкция по эксплуатации) - 1 шт.;
  • кофр для хранения и транспортировки излучающего блока - 1 шт.;
  • кофр для хранения и транспортировки ПБУ-РК - 1 шт.;
